ロームヘルドハルダー

グリップ・レバー

カタログ |

通常単価(税別): 1,478円～4,537円

税込単価: 1,626円～4,991円

通常出荷日：9日目～20日目

【特長】・使用温度範囲：最高110℃です。・グリップ材質は、フェノールです。

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が54型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

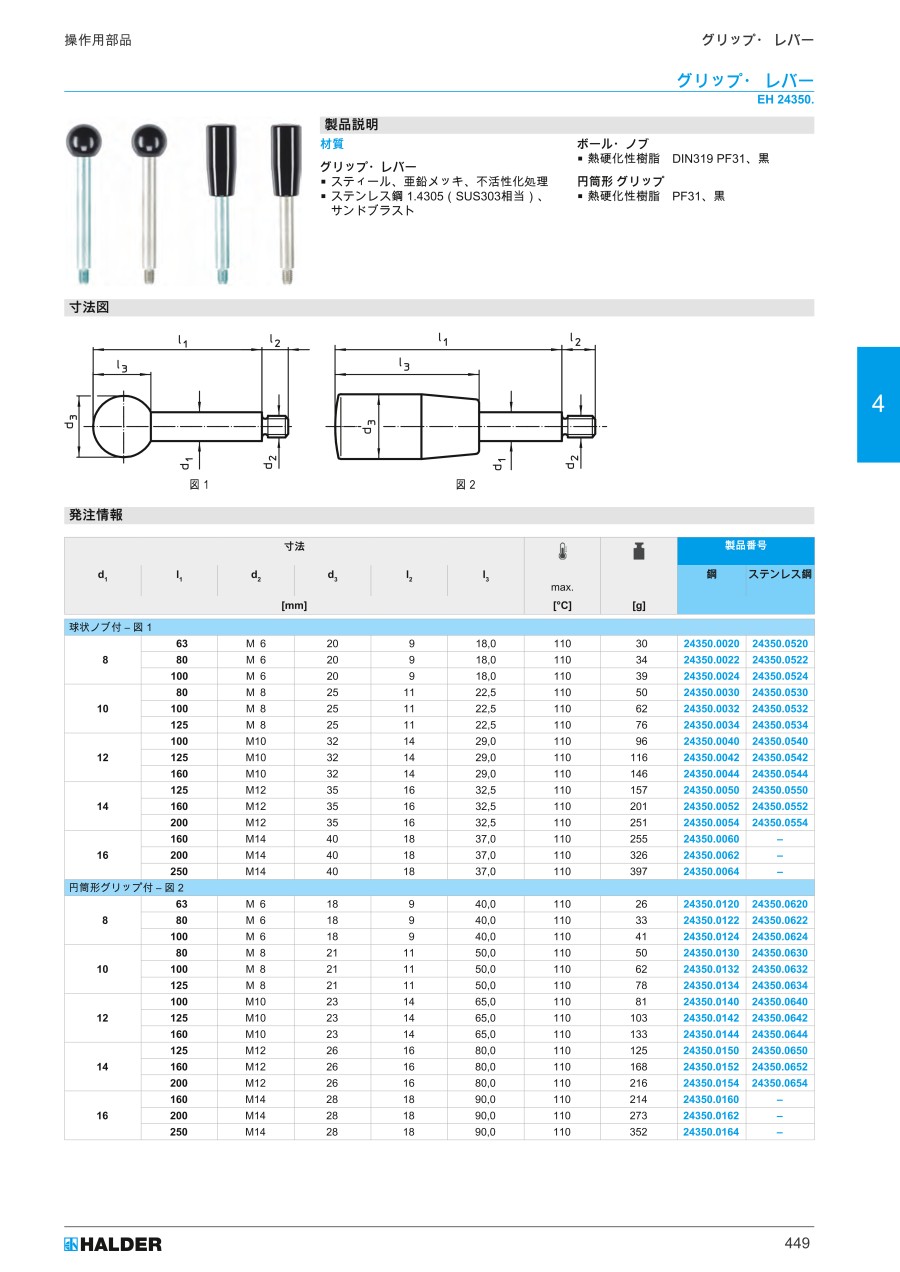

カタログ

商品情報

外形図

図1

図2

製品仕様

図1 外観

図2 外観

材質

グリップ・レバー：スティール、亜鉛メッキ、不活性化処理/ステンレス鋼1.4305 （ SUS303, 相当）、サンドブラスト
ポール・ノブ：熱硬化性樹脂DIN319 PF31、黒
円筒形グリップ：熱硬化性樹脂 PF31、黒

規格表

型番リスト

表示件数

型番

形状

ねじの呼び M

グリップ太さ【範囲選択】

(mm)

グリップ太さ D

(mm)

グリップ長さ【範囲選択】

(mm)

グリップ長さ H

(mm)

取付部材質

取付部表面処理

全長 L

(mm)

シャフト径 R

(mm)

RoHS?

最小発注数量

ボール形	M6	20～24.9	20	～30	18	スチール	四三酸化鉄皮膜	63	8	10	4個
ボール形	M6	20～24.9	20	～30	18	スチール	四三酸化鉄皮膜	80	8	10	4個
ボール形	M6	20～24.9	20	～30	18	スチール	四三酸化鉄皮膜	100	8	10	4個
ボール形	M8	25～29.9	25	～30	22.5	スチール	四三酸化鉄皮膜	80	10	10	4個
ボール形	M8	25～29.9	25	～30	22.5	スチール	四三酸化鉄皮膜	100	10	10	4個
ボール形	M8	25～29.9	25	～30	22.5	スチール	四三酸化鉄皮膜	125	10	10	3個
ボール形	M10	30～	32	～30	29	スチール	四三酸化鉄皮膜	100	12	10	3個
ボール形	M10	30～	32	～30	29	スチール	四三酸化鉄皮膜	125	12	10	3個
ボール形	M10	30～	32	～30	29	スチール	四三酸化鉄皮膜	160	12	10	3個
ボール形	M12	30～	35	30.1～50	32.5	スチール	四三酸化鉄皮膜	125	14	10	3個
ボール形	M12	30～	35	30.1～50	32.5	スチール	四三酸化鉄皮膜	160	14	10	2個
ボール形	M12	30～	35	30.1～50	32.5	スチール	四三酸化鉄皮膜	200	14	10	2個
ボール形	M14	30～	40	30.1～50	37	スチール	四三酸化鉄皮膜	160	16	10	2個
ボール形	M14	30～	40	30.1～50	37	スチール	四三酸化鉄皮膜	200	16	10	2個
ボール形	M14	30～	40	30.1～50	37	スチール	四三酸化鉄皮膜	250	16	10	2個
スティック形(ストレート)	M6	～19.9	18	30.1～50	40	スチール	四三酸化鉄皮膜	63	8	10	3個
スティック形(ストレート)	M6	～19.9	18	30.1～50	40	スチール	四三酸化鉄皮膜	80	8	10	3個
スティック形(ストレート)	M6	～19.9	18	30.1～50	40	スチール	四三酸化鉄皮膜	100	8	10	2個
スティック形(ストレート)	M8	20～24.9	21	30.1～50	50	スチール	四三酸化鉄皮膜	80	10	10	2個
スティック形(ストレート)	M8	20～24.9	21	30.1～50	50	スチール	四三酸化鉄皮膜	100	10	10	2個
スティック形(ストレート)	M8	20～24.9	21	30.1～50	50	スチール	四三酸化鉄皮膜	125	10	10	2個
スティック形(ストレート)	M10	20～24.9	23	50.1～70	65	スチール	四三酸化鉄皮膜	100	12	10	2個
スティック形(ストレート)	M10	20～24.9	23	50.1～70	65	スチール	四三酸化鉄皮膜	125	12	10	2個
スティック形(ストレート)	M10	20～24.9	23	50.1～70	65	スチール	四三酸化鉄皮膜	160	12	10	2個
スティック形(ストレート)	M12	25～29.9	26	70.1～100	80	スチール	四三酸化鉄皮膜	125	14	10	2個
スティック形(ストレート)	M12	25～29.9	26	70.1～100	80	スチール	四三酸化鉄皮膜	160	14	10	2個
スティック形(ストレート)	M12	25～29.9	26	70.1～100	80	スチール	四三酸化鉄皮膜	200	14	10	2個
スティック形(ストレート)	M14	25～29.9	28	70.1～100	90	スチール	四三酸化鉄皮膜	160	16	10	2個
スティック形(ストレート)	M14	25～29.9	28	70.1～100	90	スチール	四三酸化鉄皮膜	200	16	10	2個
スティック形(ストレート)	M14	25～29.9	28	70.1～100	90	スチール	四三酸化鉄皮膜	250	16	10	2個
ボール形	M6	20～24.9	20	～30	18	ステンレス	なし	63	8	10	3個
ボール形	M6	20～24.9	20	～30	18	ステンレス	なし	80	8	10	3個
ボール形	M6	20～24.9	20	～30	18	ステンレス	なし	100	8	10	3個
ボール形	M8	25～29.9	25	～30	22.5	ステンレス	なし	80	10	10	3個
ボール形	M8	25～29.9	25	～30	22.5	ステンレス	なし	100	10	10	2個
ボール形	M8	25～29.9	25	～30	22.5	ステンレス	なし	125	10	10	2個
ボール形	M10	30～	32	～30	29	ステンレス	なし	100	12	10	2個
ボール形	M10	30～	32	～30	29	ステンレス	なし	125	12	10	2個
ボール形	M10	30～	32	～30	29	ステンレス	なし	160	12	10	2個
ボール形	M12	30～	35	30.1～50	32.5	ステンレス	なし	125	14	10	2個
ボール形	M12	30～	35	30.1～50	32.5	ステンレス	なし	160	14	10	2個
ボール形	M12	30～	35	30.1～50	32.5	ステンレス	なし	200	14	10	1個
スティック形(ストレート)	M6	～19.9	18	30.1～50	40	ステンレス	なし	63	8	10	2個
スティック形(ストレート)	M6	～19.9	18	30.1～50	40	ステンレス	なし	80	8	10	2個
スティック形(ストレート)	M6	～19.9	18	30.1～50	40	ステンレス	なし	100	8	10	2個
スティック形(ストレート)	M8	20～24.9	21	30.1～50	50	ステンレス	なし	80	10	10	2個
スティック形(ストレート)	M8	20～24.9	21	30.1～50	50	ステンレス	なし	100	10	10	2個
スティック形(ストレート)	M8	20～24.9	21	30.1～50	50	ステンレス	なし	125	10	10	2個
スティック形(ストレート)	M10	20～24.9	23	50.1～70	65	ステンレス	なし	100	12	10	2個
スティック形(ストレート)	M10	20～24.9	23	50.1～70	65	ステンレス	なし	125	12	10	2個
スティック形(ストレート)	M10	20～24.9	23	50.1～70	65	ステンレス	なし	160	12	10	2個
スティック形(ストレート)	M12	25～29.9	26	70.1～100	80	ステンレス	なし	125	14	10	1個
スティック形(ストレート)	M12	25～29.9	26	70.1～100	80	ステンレス	なし	160	14	10	1個
スティック形(ストレート)	M12	25～29.9	26	70.1～100	80	ステンレス	なし	200	14	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,478円 ( 1,626円 )	9日目
1,492円 ( 1,641円 )	9日目
1,661円 ( 1,827円 )	9日目
1,800円 ( 1,980円 )	9日目
1,659円 ( 1,825円 )	9日目
1,728円 ( 1,901円 )	9日目
2,055円 ( 2,261円 )	9日目
2,172円 ( 2,389円 )	9日目
2,061円 ( 2,267円 )	9日目
2,330円 ( 2,563円 )	9日目
2,429円 ( 2,672円 )	9日目
2,533円 ( 2,786円 )	9日目
2,717円 ( 2,989円 )	9日目
3,053円 ( 3,358円 )	9日目
3,055円 ( 3,361円 )	9日目
2,145円 ( 2,360円 )	9日目
2,309円 ( 2,540円 )	9日目
2,349円 ( 2,584円 )	9日目
2,329円 ( 2,562円 )	9日目
2,445円 ( 2,690円 )	9日目
2,496円 ( 2,746円 )	9日目
2,613円 ( 2,874円 )	9日目
2,660円 ( 2,926円 )	9日目
2,747円 ( 3,022円 )	9日目
2,890円 ( 3,179円 )	9日目
3,027円 ( 3,330円 )	9日目
3,073円 ( 3,380円 )	9日目
3,355円 ( 3,691円 )	20日目
3,443円 ( 3,787円 )	20日目
3,895円 ( 4,285円 )	9日目
2,068円 ( 2,275円 )	9日目
2,167円 ( 2,384円 )	9日目
2,035円 ( 2,239円 )	9日目
2,328円 ( 2,561円 )	9日目
2,419円 ( 2,661円 )	9日目
2,518円 ( 2,770円 )	9日目
2,687円 ( 2,956円 )	9日目
2,816円 ( 3,098円 )	9日目
3,281円 ( 3,609円 )	9日目
3,233円 ( 3,556円 )	9日目
3,570円 ( 3,927円 )	9日目
4,293円 ( 4,722円 )	9日目
2,613円 ( 2,874円 )	9日目
2,672円 ( 2,939円 )	9日目
2,731円 ( 3,004円 )	9日目
2,831円 ( 3,114円 )	9日目
2,894円 ( 3,183円 )	9日目
3,027円 ( 3,330円 )	9日目
3,280円 ( 3,608円 )	9日目
3,390円 ( 3,729円 )	9日目
3,573円 ( 3,930円 )	9日目
3,985円 ( 4,384円 )	9日目
4,109円 ( 4,520円 )	9日目
4,537円 ( 4,991円 )	9日目

詳細情報

基本情報

基本情報

【特長】・使用温度範囲：最高110℃です。・グリップ材質は、フェノールです。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
