ロームヘルドハルダー

スプリング・プランジャインチ仕様スラストピン、六角穴付

カタログ

通常単価(税別): 1,203円～10,611円

税込単価: 1,323円～11,672円

通常出荷日：9日目

【特長】・最高使用温度：ネジ部緩み止めの無い場合482°F【用途】・位置決め、固定、押し付け、押し離し...

よく一緒に見られています

ロームヘルドハルダー

通常出荷日：9 日目

よく一緒に見られています

ロームヘルドハルダー

通常出荷日：9 日目

未確定：候補が88型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

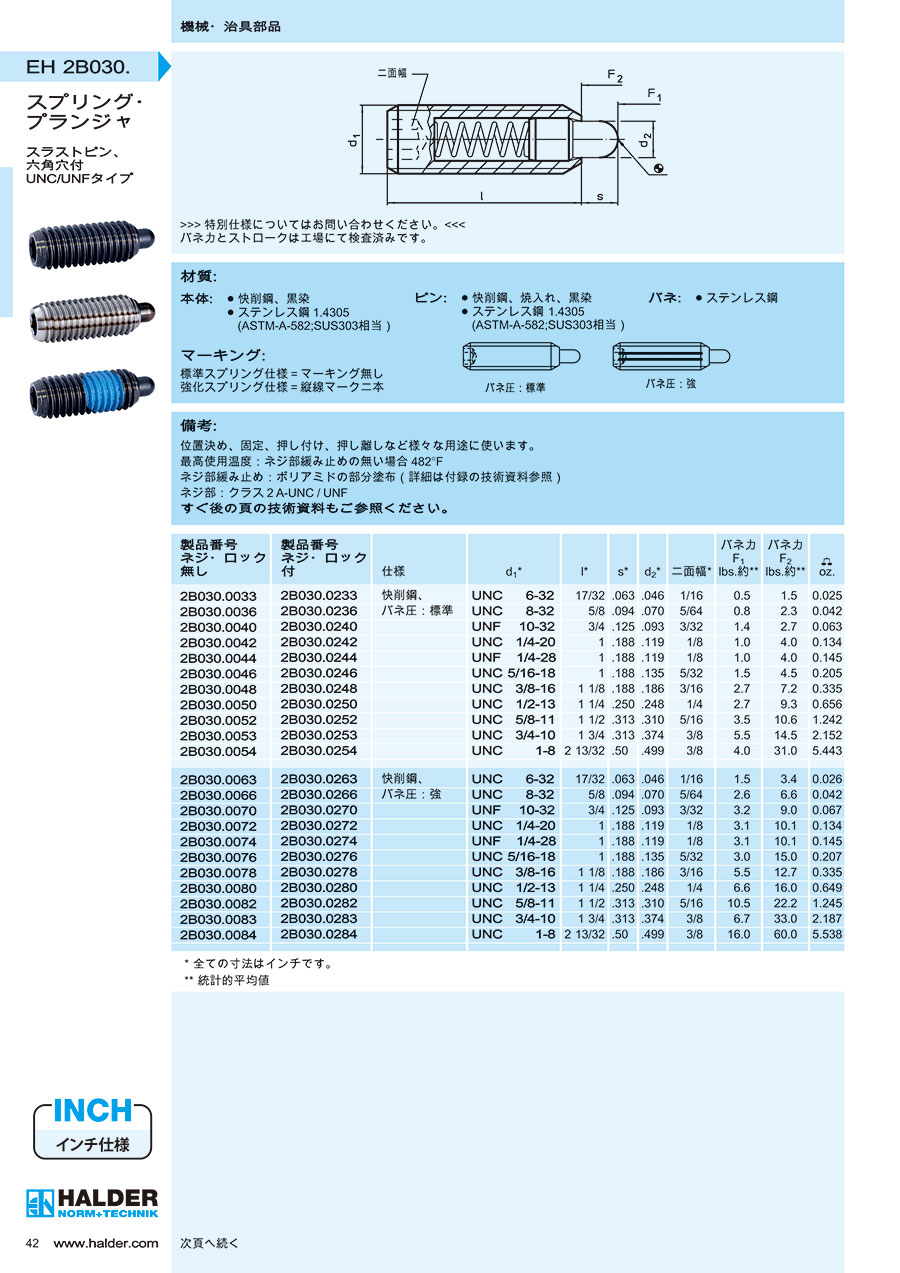

カタログ

商品情報

外形図

製品仕様

材質

本体	快削鋼、黒染ステンレス鋼1.4305（ASTM-A-582;SUS303相当）
ピン	快削鋼、焼入れ、黒染ステンレス鋼1.4305（ASTM-A-582;SUS303相当）
バネ	ステンレス鋼

規格表

* 全ての寸法はインチです。
** 統計的平均値

使用例

応用例

型番リスト

表示件数

型番

先端材質

本体材質

ストローク S

(mm)

本体表面処理

先端表面処理

先端熱処理

バネ力F1

(N)

バネ力F2

(N)

寸法 d1

仕様

RoHS2（10物質）?

最小発注数量

[スチール] 快削鋼	[スチール] 快削鋼	0.063	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.5	1.5	UNC6-32	ネジ・ロック無し	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.094	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.8	2.3	UNC8-32	ネジ・ロック無し	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.125	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.4	2.7	UNF10-32	ネジ・ロック無し	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.188	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.0	4	UNC1/4-20	ネジ・ロック無し	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.188	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.0	4	UNF1/4-28	ネジ・ロック無し	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.188	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.5	4.5	UNC5/16-18	ネジ・ロック無し	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.188	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	2.7	7.2	UNC3/8-16	ネジ・ロック無し	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.25	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	2.7	9.3	UNC1/2-13	ネジ・ロック無し	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.313	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	3.5	10.6	UNC5/8-11	ネジ・ロック無し	対応	3個
[スチール] 快削鋼	[スチール] 快削鋼	0.313	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	5.5	14.5	UNC3/4-10	ネジ・ロック無し	対応	2個
[スチール] 快削鋼	[スチール] 快削鋼	0.5	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	4.0	31.0	UNC1-8	ネジ・ロック無し	対応	2個
[スチール] 快削鋼	[スチール] 快削鋼	0.063	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.5	3.4	UNC6-32	ネジ・ロック無し	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.094	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	2.6	6.6	UNC8-32	ネジ・ロック無し	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.125	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	3.2	9.0	UNF10-32	ネジ・ロック無し	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.188	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	3.1	10.1	UNC1/4-20	ネジ・ロック無し	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.188	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	3.1	10.1	UNF1/4-28	ネジ・ロック無し	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.188	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	3.0	15.0	UNC5/16-18	ネジ・ロック無し	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.188	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	5.5	12.7	UNC3/8-16	ネジ・ロック無し	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.25	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	6.6	16	UNC1/2-13	ネジ・ロック無し	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.313	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	10.5	22.2	UNC5/8-11	ネジ・ロック無し	対応	3個
[スチール] 快削鋼	[スチール] 快削鋼	0.313	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	6.7	33	UNC3/4-10	ネジ・ロック無し	対応	2個
[スチール] 快削鋼	[スチール] 快削鋼	0.5	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	16.0	60.0	UNC1-8	ネジ・ロック無し	対応	1個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.063	なし	なし	なし	0.5	1.5	UNC6-32	ネジ・ロック無し	対応	3個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.094	なし	なし	なし	0.8	2.3	UNC8-32	ネジ・ロック無し	対応	3個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.125	なし	なし	なし	1.4	2.7	UNF10-32	ネジ・ロック無し	対応	3個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.188	なし	なし	なし	1.0	4	UNC1/4-20	ネジ・ロック無し	対応	3個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.188	なし	なし	なし	1.0	4	UNF1/4-28	ネジ・ロック無し	対応	3個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.188	なし	なし	なし	1.5	4.5	UNC5/16-18	ネジ・ロック無し	対応	3個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.188	なし	なし	なし	2.7	7.2	UNC3/8-16	ネジ・ロック無し	対応	3個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.25	なし	なし	なし	2.7	9.3	UNC1/2-13	ネジ・ロック無し	対応	2個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.313	なし	なし	なし	3.5	10.6	UNC5/8-11	ネジ・ロック無し	対応	2個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.313	なし	なし	なし	5.5	14.5	UNC3/4-10	ネジ・ロック無し	対応	1個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.5	なし	なし	なし	4.0	31.0	UNC1-8	ネジ・ロック無し	対応	1個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.063	なし	なし	なし	1.5	3.4	UNC6-32	ネジ・ロック無し	対応	3個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.094	なし	なし	なし	2.6	6.6	UNC8-32	ネジ・ロック無し	対応	3個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.125	なし	なし	なし	3.2	9.0	UNF10-32	ネジ・ロック無し	対応	3個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.188	なし	なし	なし	3.1	10.1	UNC1/4-20	ネジ・ロック無し	対応	3個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.188	なし	なし	なし	3.1	10.1	UNF1/4-28	ネジ・ロック無し	対応	3個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.188	なし	なし	なし	3.0	15.0	UNC5/16-18	ネジ・ロック無し	対応	3個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.188	なし	なし	なし	5.5	12.7	UNC3/8-16	ネジ・ロック無し	対応	3個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.25	なし	なし	なし	6.6	16	UNC1/2-13	ネジ・ロック無し	対応	2個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.313	なし	なし	なし	10.5	22.2	UNC5/8-11	ネジ・ロック無し	対応	2個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.313	なし	なし	なし	6.7	33	UNC3/4-10	ネジ・ロック無し	対応	1個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.5	なし	なし	なし	16.0	60.0	UNC1-8	ネジ・ロック無し	対応	1個
[スチール] 快削鋼	[スチール] 快削鋼	0.063	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.5	1.5	UNC6-32	ネジ・ロック付	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.094	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.8	2.3	UNC8-32	ネジ・ロック付	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.125	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.4	2.7	UNF10-32	ネジ・ロック付	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.188	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.0	4	UNC1/4-20	ネジ・ロック付	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.188	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.0	4	UNF1/4-28	ネジ・ロック付	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.188	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.5	4.5	UNC5/16-18	ネジ・ロック付	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.188	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	2.7	7.2	UNC3/8-16	ネジ・ロック付	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.25	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	2.7	9.3	UNC1/2-13	ネジ・ロック付	対応	3個
[スチール] 快削鋼	[スチール] 快削鋼	0.313	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	3.5	10.6	UNC5/8-11	ネジ・ロック付	対応	3個
[スチール] 快削鋼	[スチール] 快削鋼	0.313	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	5.5	14.5	UNC3/4-10	ネジ・ロック付	対応	2個
[スチール] 快削鋼	[スチール] 快削鋼	0.5	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	4.0	31.0	UNC1-8	ネジ・ロック付	対応	2個
[スチール] 快削鋼	[スチール] 快削鋼	0.063	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.5	3.4	UNC6-32	ネジ・ロック付	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.094	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	2.6	6.6	UNC8-32	ネジ・ロック付	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.125	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	3.2	9.0	UNF10-32	ネジ・ロック付	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.188	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	3.1	10.1	UNC1/4-20	ネジ・ロック付	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.188	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	3.1	10.1	UNF1/4-28	ネジ・ロック付	対応	4個

通常単価(税別) (税込単価)	通常出荷日

1,337円 ( 1,471円 )	9日目
1,279円 ( 1,407円 )	9日目
1,203円 ( 1,323円 )	9日目
1,241円 ( 1,365円 )	9日目
1,345円 ( 1,480円 )	9日目
1,564円 ( 1,720円 )	9日目
1,324円 ( 1,456円 )	9日目
1,792円 ( 1,971円 )	9日目
2,177円 ( 2,395円 )	9日目
3,175円 ( 3,493円 )	9日目
3,970円 ( 4,367円 )	9日目
1,461円 ( 1,607円 )	9日目
1,279円 ( 1,407円 )	9日目
1,235円 ( 1,359円 )	9日目
1,241円 ( 1,365円 )	9日目
1,241円 ( 1,365円 )	9日目
1,345円 ( 1,480円 )	9日目
1,297円 ( 1,427円 )	9日目
1,584円 ( 1,742円 )	9日目
2,177円 ( 2,395円 )	9日目
3,175円 ( 3,493円 )	9日目
4,295円 ( 4,725円 )	9日目
1,935円 ( 2,129円 )	9日目
2,176円 ( 2,394円 )	9日目
2,194円 ( 2,413円 )	9日目
2,043円 ( 2,247円 )	9日目
2,043円 ( 2,247円 )	9日目
2,072円 ( 2,279円 )	9日目
2,120円 ( 2,332円 )	9日目
2,592円 ( 2,851円 )	9日目
3,855円 ( 4,241円 )	9日目
6,062円 ( 6,668円 )	9日目
10,611円 ( 11,672円 )	9日目
2,087円 ( 2,296円 )	9日目
2,013円 ( 2,214円 )	9日目
1,993円 ( 2,192円 )	9日目
2,088円 ( 2,297円 )	9日目
2,088円 ( 2,297円 )	9日目
2,120円 ( 2,332円 )	9日目
2,177円 ( 2,395円 )	9日目
2,806円 ( 3,087円 )	9日目
3,942円 ( 4,336円 )	9日目
6,275円 ( 6,903円 )	9日目
9,911円 ( 10,902円 )	9日目
1,533円 ( 1,686円 )	9日目
1,466円 ( 1,613円 )	9日目
1,385円 ( 1,524円 )	9日目
1,568円 ( 1,725円 )	9日目
1,524円 ( 1,676円 )	9日目
1,524円 ( 1,676円 )	9日目
1,712円 ( 1,883円 )	9日目
2,313円 ( 2,544円 )	9日目
2,261円 ( 2,487円 )	9日目
3,271円 ( 3,598円 )	9日目
4,108円 ( 4,519円 )	9日目
1,689円 ( 1,858円 )	9日目
1,466円 ( 1,613円 )	9日目
1,385円 ( 1,524円 )	9日目
1,586円 ( 1,745円 )	9日目
1,429円 ( 1,572円 )	9日目

基本情報

基本情報

【特長】
・最高使用温度：ネジ部緩み止めの無い場合482°F
【用途】
・位置決め、固定、押し付け、押し離しなど様々な用途に使います。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25mm・50mmタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
