メカニカル部品技術窓口

絞り込み条件

まずは条件を絞り込んでください

未確定：候補が72型番あります。

先端材質
スチール
快削鋼
ステンレス
ステンレス鋼1.4305(ASTM-A-582;SUS303相当)
本体材質
スチール
快削鋼
ステンレス
ステンレス鋼1.4305(ASTM-A-582;SUS303相当)
ストローク S(mm)
~mm
- 0.052
- 0.063
- 0.065
- 0.078
- 0.084
- 0.11
- 0.151
- 0.215
本体表面処理
~mm
- なし
- 四三酸化鉄皮膜
先端表面処理
~mm
- なし
- 四三酸化鉄皮膜
先端熱処理
~mm
- なし
- 焼入
バネ力F1(N)
~mm
- 0.5
- 0.8
- 1.0
- 1.1
- 1.5
- 1.8
- 2.0
- 2.6
- 3.0
- 3.8
- 4.5
- 5.0
- 7.0
バネ力F2(N)
~mm
- 1.5
- 2.5
- 3.5
- 4
- 4.5
- 4.6
- 5.5
- 6.3
- 8.5
- 9.7
- 13.0
- 16
- 22.4
- 43.5
寸法 d1
~mm
仕様
~mm
- ネジ・ロック付
- ネジ・ロック無し
タイプ
~mm
出荷日
- すべて
- 9日以内

ロームヘルドハルダー

スプリング・プランジャインチ仕様スラストピン、スロット

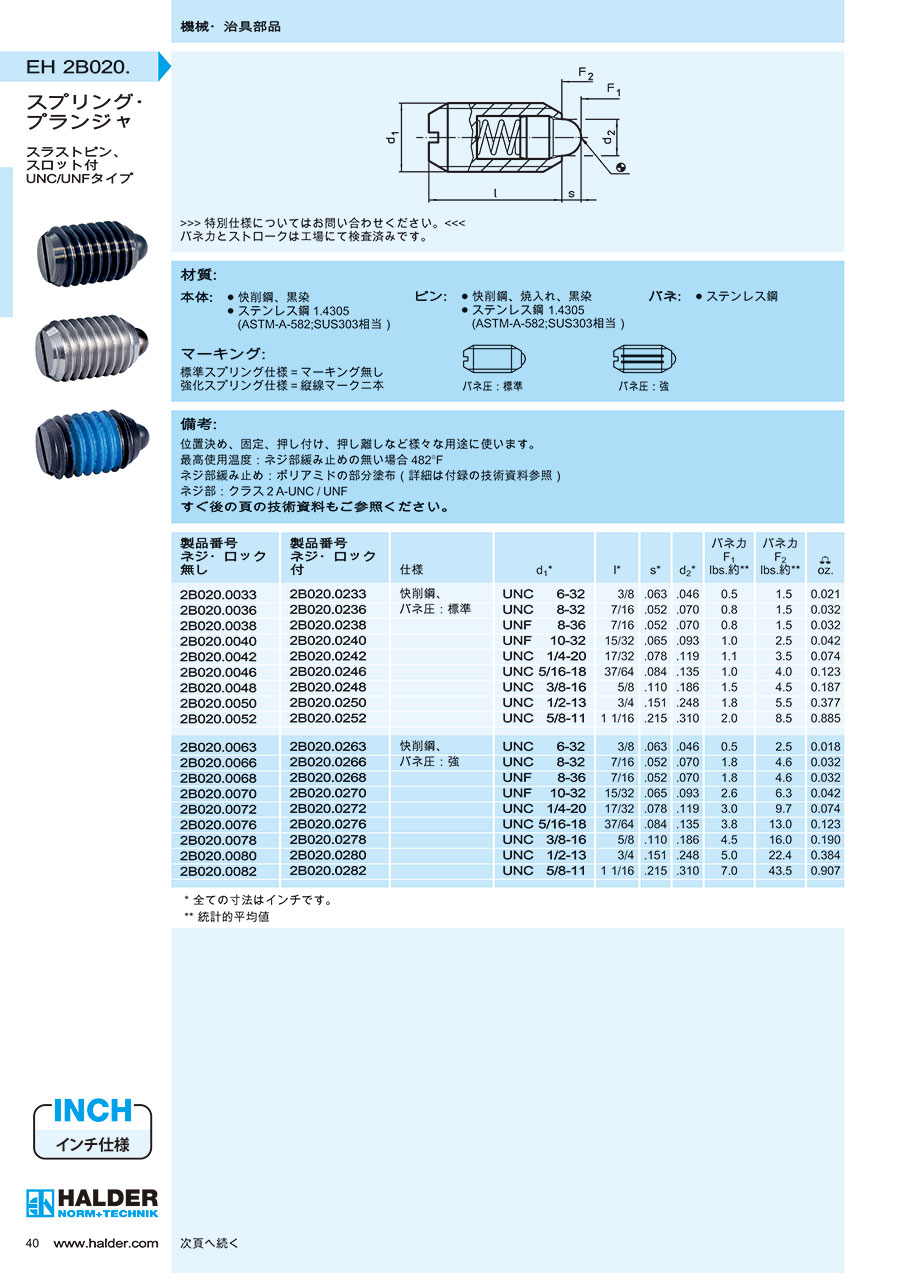

カタログ

通常単価(税別): 1,006円～3,059円

税込単価: 1,107円～3,365円

通常出荷日：9日目

【特長】・最高使用温度：ネジ部緩み止めの無い場合482°F【用途】・位置決め、固定、押し付け、押し離し...

よく一緒に見られています

ロームヘルドハルダー

通常出荷日：9 日目

よく一緒に見られています

ロームヘルドハルダー

通常出荷日：9 日目

未確定：候補が72型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質

本体	ピン	バネ
快削鋼、黒染ステンレス鋼1.4305（ASTM-A-582;SUS303相当）	快削鋼、焼入れ、黒染ステンレス鋼1.4305（ASTM-A-582;SUS303相当）	ステンレス鋼

規格表

^* 全ての寸法はインチです。
^** 統計的平均値

使用例

型番リスト

表示件数

型番

先端材質

本体材質

ストローク S

(mm)

本体表面処理

先端表面処理

先端熱処理

バネ力F1

(N)

バネ力F2

(N)

寸法 d1

仕様

RoHS2（10物質）?

最小発注数量

[スチール] 快削鋼	[スチール] 快削鋼	0.063	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.5	1.5	UNC6-32	ネジ・ロック無し	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.052	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.8	1.5	UNC8-32	ネジ・ロック無し	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.052	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.8	1.5	UNF8-36	ネジ・ロック無し	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.065	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.0	2.5	UNF10-32	ネジ・ロック無し	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.078	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.1	3.5	UNC1/4-20	ネジ・ロック無し	対応	6個
[スチール] 快削鋼	[スチール] 快削鋼	0.084	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.0	4	UNC5/16-18	ネジ・ロック無し	対応	6個
[スチール] 快削鋼	[スチール] 快削鋼	0.11	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.5	4.5	UNC3/8-16	ネジ・ロック無し	対応	6個
[スチール] 快削鋼	[スチール] 快削鋼	0.151	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.8	5.5	UNC1/2-13	ネジ・ロック無し	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.215	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	2.0	8.5	UNC5/8-11	ネジ・ロック無し	対応	3個
[スチール] 快削鋼	[スチール] 快削鋼	0.063	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.5	2.5	UNC6-32	ネジ・ロック無し	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.052	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.8	4.6	UNC8-32	ネジ・ロック無し	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.052	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.8	4.6	UNF8-36	ネジ・ロック無し	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.065	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	2.6	6.3	UNF10-32	ネジ・ロック無し	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.078	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	3.0	9.7	UNC1/4-20	ネジ・ロック無し	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.084	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	3.8	13.0	UNC5/16-18	ネジ・ロック無し	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.11	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	4.5	16	UNC3/8-16	ネジ・ロック無し	対応	6個
[スチール] 快削鋼	[スチール] 快削鋼	0.151	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	5.0	22.4	UNC1/2-13	ネジ・ロック無し	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.215	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	7.0	43.5	UNC5/8-11	ネジ・ロック無し	対応	3個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.063	なし	なし	なし	0.5	1.5	UNC6-32	ネジ・ロック無し	対応	3個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.052	なし	なし	なし	0.8	1.5	UNC8-32	ネジ・ロック無し	対応	4個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.052	なし	なし	なし	0.8	1.5	UNF8-36	ネジ・ロック無し	対応	4個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.065	なし	なし	なし	1.0	2.5	UNF10-32	ネジ・ロック無し	対応	4個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.078	なし	なし	なし	1.1	3.5	UNC1/4-20	ネジ・ロック無し	対応	4個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.084	なし	なし	なし	1.0	4	UNC5/16-18	ネジ・ロック無し	対応	4個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.11	なし	なし	なし	1.5	4.5	UNC3/8-16	ネジ・ロック無し	対応	4個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.151	なし	なし	なし	1.8	5.5	UNC1/2-13	ネジ・ロック無し	対応	3個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.215	なし	なし	なし	2.0	8.5	UNC5/8-11	ネジ・ロック無し	対応	2個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.063	なし	なし	なし	0.5	2.5	UNC6-32	ネジ・ロック無し	対応	3個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.052	なし	なし	なし	1.8	4.6	UNC8-32	ネジ・ロック無し	対応	3個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.052	なし	なし	なし	1.8	4.6	UNF8-36	ネジ・ロック無し	対応	4個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.065	なし	なし	なし	2.6	6.3	UNF10-32	ネジ・ロック無し	対応	4個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.078	なし	なし	なし	3.0	9.7	UNC1/4-20	ネジ・ロック無し	対応	4個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.084	なし	なし	なし	3.8	13.0	UNC5/16-18	ネジ・ロック無し	対応	4個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.11	なし	なし	なし	4.5	16	UNC3/8-16	ネジ・ロック無し	対応	3個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.151	なし	なし	なし	5.0	22.4	UNC1/2-13	ネジ・ロック無し	対応	2個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.215	なし	なし	なし	7.0	43.5	UNC5/8-11	ネジ・ロック無し	対応	2個
[スチール] 快削鋼	[スチール] 快削鋼	0.063	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.5	1.5	UNC6-32	ネジ・ロック付	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.052	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.8	1.5	UNC8-32	ネジ・ロック付	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.052	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.8	1.5	UNF8-36	ネジ・ロック付	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.065	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.0	2.5	UNF10-32	ネジ・ロック付	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.078	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.1	3.5	UNC1/4-20	ネジ・ロック付	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.084	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.0	4	UNC5/16-18	ネジ・ロック付	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.11	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.5	4.5	UNC3/8-16	ネジ・ロック付	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.151	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.8	5.5	UNC1/2-13	ネジ・ロック付	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.215	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	2.0	8.5	UNC5/8-11	ネジ・ロック付	対応	3個
[スチール] 快削鋼	[スチール] 快削鋼	0.063	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	0.5	2.5	UNC6-32	ネジ・ロック付	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.052	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.8	4.6	UNC8-32	ネジ・ロック付	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.052	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	1.8	4.6	UNF8-36	ネジ・ロック付	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.065	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	2.6	6.3	UNF10-32	ネジ・ロック付	対応	4個
[スチール] 快削鋼	[スチール] 快削鋼	0.078	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	3.0	9.7	UNC1/4-20	ネジ・ロック付	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.084	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	3.8	13.0	UNC5/16-18	ネジ・ロック付	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.11	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	4.5	16	UNC3/8-16	ネジ・ロック付	対応	5個
[スチール] 快削鋼	[スチール] 快削鋼	0.151	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	5.0	22.4	UNC1/2-13	ネジ・ロック付	対応	3個
[スチール] 快削鋼	[スチール] 快削鋼	0.215	四三酸化鉄皮膜	四三酸化鉄皮膜	焼入	7.0	43.5	UNC5/8-11	ネジ・ロック付	対応	3個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.063	なし	なし	なし	0.5	1.5	UNC6-32	ネジ・ロック付	対応	3個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.052	なし	なし	なし	0.8	1.5	UNC8-32	ネジ・ロック付	対応	3個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.052	なし	なし	なし	0.8	1.5	UNF8-36	ネジ・ロック付	対応	4個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.065	なし	なし	なし	1.0	2.5	UNF10-32	ネジ・ロック付	対応	4個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.078	なし	なし	なし	1.1	3.5	UNC1/4-20	ネジ・ロック付	対応	4個
[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	[ステンレス] ステンレス鋼1.4305(ASTM-A-582;SUS303相当)	0.084	なし	なし	なし	1.0	4	UNC5/16-18	ネジ・ロック付	対応	3個

通常単価(税別) (税込単価)	通常出荷日

1,315円 ( 1,447円 )	9日目
1,461円 ( 1,607円 )	9日目
1,315円 ( 1,447円 )	9日目
1,235円 ( 1,359円 )	9日目
1,136円 ( 1,250円 )	9日目
1,006円 ( 1,107円 )	9日目
1,069円 ( 1,176円 )	9日目
1,564円 ( 1,720円 )	9日目
2,104円 ( 2,314円 )	9日目
1,387円 ( 1,526円 )	9日目
1,429円 ( 1,572円 )	9日目
1,387円 ( 1,526円 )	9日目
1,232円 ( 1,355円 )	9日目
1,264円 ( 1,390円 )	9日目
1,181円 ( 1,299円 )	9日目
1,165円 ( 1,282円 )	9日目
1,845円 ( 2,030円 )	9日目
2,104円 ( 2,314円 )	9日目
2,112円 ( 2,323円 )	9日目
1,865円 ( 2,052円 )	9日目
1,691円 ( 1,860円 )	9日目
1,520円 ( 1,672円 )	9日目
1,520円 ( 1,672円 )	9日目
1,733円 ( 1,906円 )	9日目
1,868円 ( 2,055円 )	9日目
2,277円 ( 2,505円 )	9日目
2,906円 ( 3,197円 )	9日目
2,201円 ( 2,421円 )	9日目
2,031円 ( 2,234円 )	9日目
1,756円 ( 1,932円 )	9日目
1,632円 ( 1,795円 )	9日目
1,632円 ( 1,795円 )	9日目
1,837円 ( 2,021円 )	9日目
2,024円 ( 2,226円 )	9日目
2,470円 ( 2,717円 )	9日目
2,906円 ( 3,197円 )	9日目
1,456円 ( 1,602円 )	9日目
1,600円 ( 1,760円 )	9日目
1,456円 ( 1,602円 )	9日目
1,385円 ( 1,524円 )	9日目
1,252円 ( 1,377円 )	9日目
1,218円 ( 1,340円 )	9日目
1,201円 ( 1,321円 )	9日目
1,772円 ( 1,949円 )	9日目
2,181円 ( 2,399円 )	9日目
1,550円 ( 1,705円 )	9日目
1,600円 ( 1,760円 )	9日目
1,550円 ( 1,705円 )	9日目
1,429円 ( 1,572円 )	9日目
1,295円 ( 1,425円 )	9日目
1,342円 ( 1,476円 )	9日目
1,342円 ( 1,476円 )	9日目
2,055円 ( 2,261円 )	9日目
2,224円 ( 2,446円 )	9日目
2,204円 ( 2,424円 )	9日目
2,017円 ( 2,219円 )	9日目
1,865円 ( 2,052円 )	9日目
1,727円 ( 1,900円 )	9日目
1,727円 ( 1,900円 )	9日目
1,900円 ( 2,090円 )	9日目

基本情報

基本情報

【特長】
・最高使用温度：ネジ部緩み止めの無い場合482°F
【用途】
・位置決め、固定、押し付け、押し離しなど様々な用途に使います。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25mm・50mmタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
