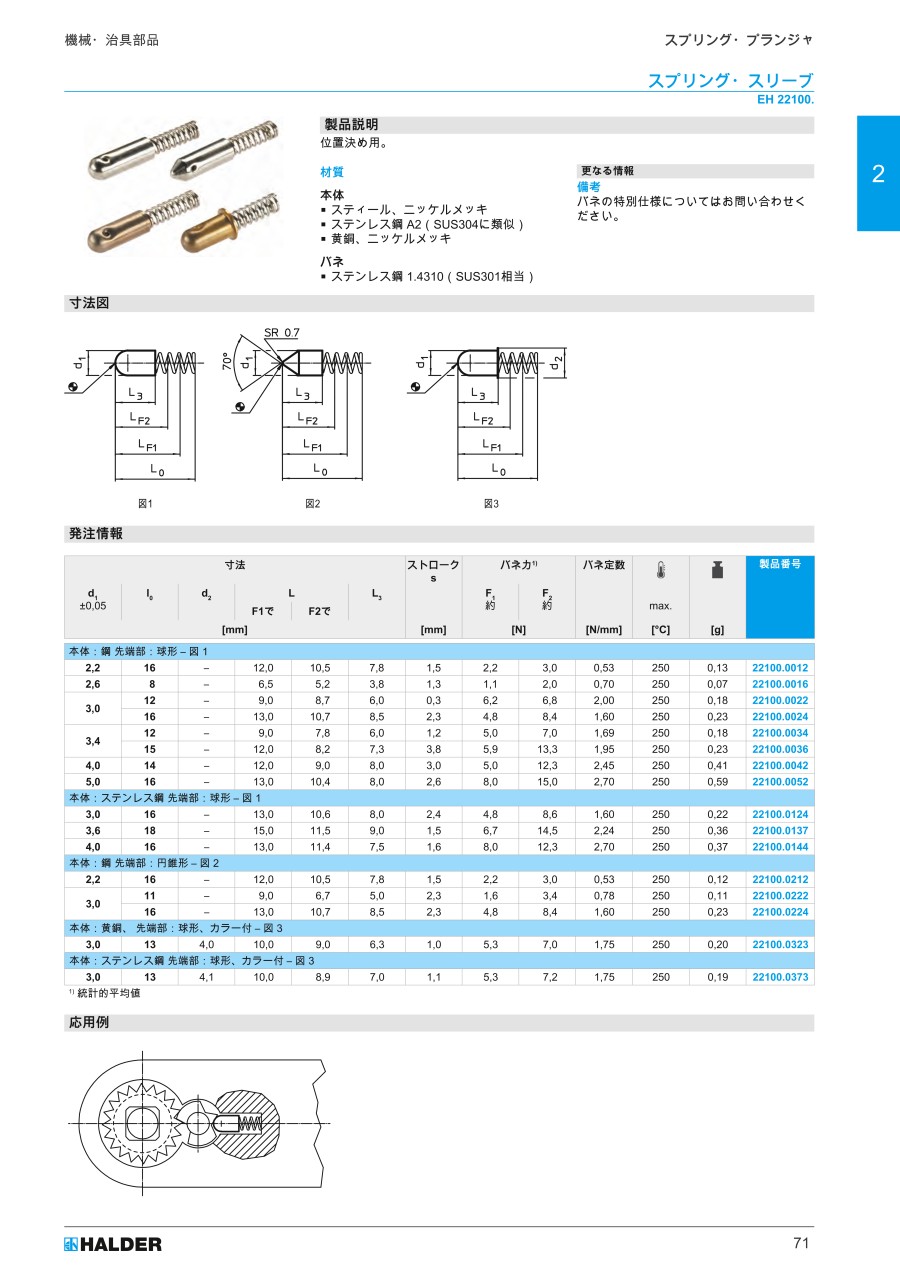

スプリング・スリーブ

外形図

スプリング・スリーブ 外形図01

図1

スプリング・スリーブ 外形図02

図2

スプリング・スリーブ 外形図03

図3

製品仕様

スプリング・スリーブ 外観図01

材質

  • 本体:スティール、ニッケルメッキ/ステンレス鋼A2 ( SUS304に類似)/黄銅、ニッケルメッキ
  • バネ:ステンレス鋼1.4310 ( SUS301相当)

規格表

スプリング・スリーブ 規格表01

1)統計的平均値

型番

22100.0012

22100.0016

22100.0022

22100.0024

22100.0034

22100.0036

22100.0042

22100.0052

22100.0124

22100.0137

22100.0144

22100.0212

22100.0222

22100.0224

22100.0323

22100.0373

型番通常単価
(税別)
最小発注数量スライド値引通常
出荷日
RoHS ?本体材質 本体表面処理 バネ力F1
(N)
バネ力F2
(N)
寸法 d1 仕様

83円

1個

17日目

10[スチール] スチール ニッケルメッキ 2.2 3.0 2.2mm 先端部:球形

83円

1個

17日目

10[スチール] スチール ニッケルメッキ 1.1 2.0 2.6mm 先端部:球形

83円

1個

6日目

10[スチール] スチール ニッケルメッキ 6.2 6.8 3mm 先端部:球形

83円

1個

17日目

10[スチール] スチール ニッケルメッキ 4.8 8.4 3mm 先端部:球形

83円

1個

17日目

10[スチール] スチール ニッケルメッキ 5.0 7.0 3.4mm 先端部:球形

83円

1個

17日目

10[スチール] スチール ニッケルメッキ 5.9 13.3 3.4mm 先端部:球形

83円

1個

6日目

10[スチール] スチール ニッケルメッキ 5.0 12.3 4mm 先端部:球形

111円

1個

17日目

10[スチール] スチール ニッケルメッキ 8.0 15.0 5mm 先端部:球形

83円

1個

17日目

10[ステンレス] ステンレス鋼A2(SUS304に類似) なし 4.8 8.6 3mm 先端部:球形

83円

1個

お見積り

10[ステンレス] ステンレス鋼A2(SUS304に類似) なし 6.7 14.5 3.6mm 先端部:球形

111円

1個

お見積り

10[ステンレス] ステンレス鋼A2(SUS304に類似) なし 8.0 12.3 4mm 先端部:球形

83円

1個

17日目

10[スチール] スチール ニッケルメッキ 2.2 3.0 2.2mm 先端部:円錐形

83円

1個

17日目

10[スチール] スチール ニッケルメッキ 1.6 3.4 3mm 先端部:円錐形

83円

1個

17日目

10[スチール] スチール ニッケルメッキ 4.8 8.4 3mm 先端部:円錐形

83円

1個あり

17日目

10黄銅 ニッケルメッキ 5.3 7.0 3mm 先端部:球形、カラー付

111円

1個

6日目

10[ステンレス] ステンレス鋼A2(SUS304に類似) なし 5.3 7.2 3mm 先端部:球形、カラー付

Loading...

  1. 1


商品担当おすすめ

コロコンローラ ローラ幅25・50mmタイプ 画像

コロコンローラ ローラ幅25・50mmタイプ

ミスミ

コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。

エンプラベアリング フラットタイプ おねじ付 画像

エンプラベアリング フラットタイプ おねじ付

ミスミ

安全カバー不要なローラーコンベア搬送をつくれます!

玉軸受ユニット 鋳物製ピロータイプ(テーパ穴タイプ) 画像

玉軸受ユニット 鋳物製ピロータイプ(テーパ穴タイプ)

ミスミ

テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適!

基本情報

取付方法 圧入
