スプリング・プランジャ 平滑タイプ、カラー付

スプリング・プランジャ 平滑タイプ、カラー付
通常単価(税別):
195円~
通常出荷日:
6日目~

【特長】
・このスプリング・プランジャーの本体はばね性を持っているので、取付穴の径の公差は0.2mmまで許容できます。
・取付穴の加工費用を節約することができ、取り付けも手で押し込むことによって簡単に行えます。
【用途】
・位置決め、固定、押し付け、押し離しなどに使います。

PDF

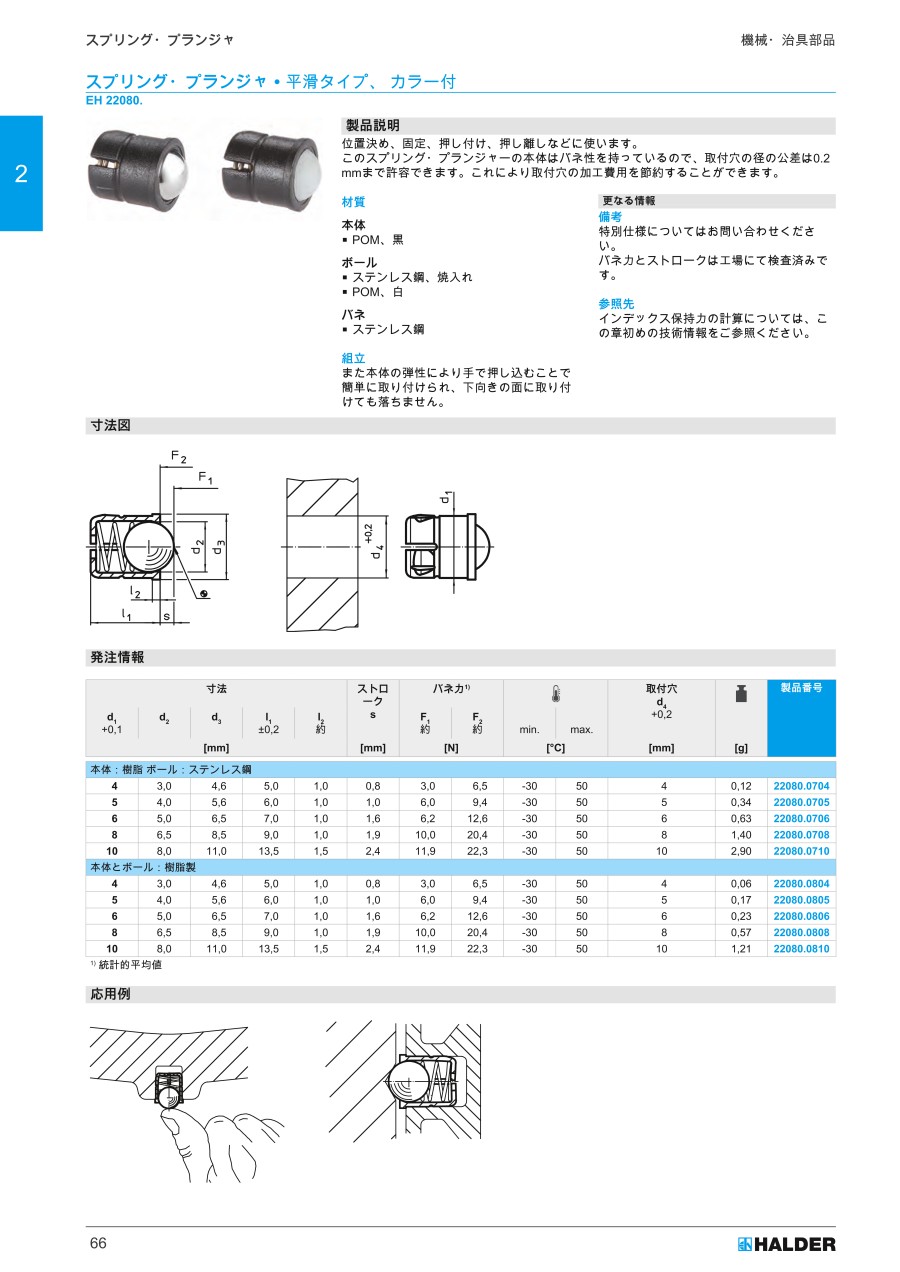

外形図

スプリング・プランジャ 平滑タイプ、カラー付 外形図01

製品仕様

スプリング・プランジャ 平滑タイプ、カラー付 外観図01

材質

  • 本体:POM、黒
  • ポール:ステンレス鋼、焼入れ/POM、白
  • バネ:ステンレス鋼

規格表

スプリング・プランジャ 平滑タイプ、カラー付 規格表01

1)統計的平均値

型番

22080.0704

22080.0705

22080.0706

22080.0708

22080.0710

22080.0804

22080.0805

22080.0806

22080.0808

22080.0810

型番通常単価
(税別)
最小発注数量スライド値引通常
出荷日
RoHS ?先端材質 ストローク S
(mm)
先端表面処理 先端熱処理 バネ力F1
(N)
バネ力F2
(N)
寸法 d1 使用温度
(℃)

195円

1個

17日目

10[ステンレス] ステンレス 0.80 なし 焼入 3.0 6.5 4mm -30~+50

195円

1個

17日目

10[ステンレス] ステンレス 1 なし 焼入 6.0 9.4 5mm -30~+50

219円

1個

17日目

10[ステンレス] ステンレス 1.60 なし 焼入 6.2 12.6 6mm -30~+50

244円

1個

17日目

10[ステンレス] ステンレス 1.90 なし 焼入 10 20.4 8mm -30~+50

373円

1個

17日目

10[ステンレス] ステンレス 2.40 なし 焼入 11.9 22.3 10mm -30~+50

244円

1個

17日目

10樹脂 0.80 - - 3.0 6.5 4mm -30~+50

244円

1個

6日目

10樹脂 1 - - 6.0 9.4 5mm -30~+50

268円

1個

6日目

10樹脂 1.60 - - 6.2 12.6 6mm -30~+50

294円

1個

17日目

10樹脂 1.90 - - 10 20.4 8mm -30~+50

395円

1個

17日目

10樹脂 2.40 - - 11.9 22.3 10mm -30~+50

Loading...

  1. 1


商品担当おすすめ

コロコンローラ ローラ幅25・50mmタイプ 画像

コロコンローラ ローラ幅25・50mmタイプ

ミスミ

コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。

エンプラベアリング フラットタイプ おねじ付 画像

エンプラベアリング フラットタイプ おねじ付

ミスミ

安全カバー不要なローラーコンベア搬送をつくれます!

玉軸受ユニット 鋳物製ピロータイプ(テーパ穴タイプ) 画像

玉軸受ユニット 鋳物製ピロータイプ(テーパ穴タイプ)

ミスミ

テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適!

基本情報

本体材質 樹脂 取付方法 圧入
