ロームヘルドハルダー

スポーク・ハンドルアルミニウム

カタログ |

通常単価(税別): 8,515円～29,136円

税込単価: 9,367円～32,050円

通常出荷日：8日目～9日目

【特長】・ハブは加工済み。・リム部は旋削加工後光沢研磨。・未加工部はサンドブラスト。・リム部の真円度と...

未確定：候補が40型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

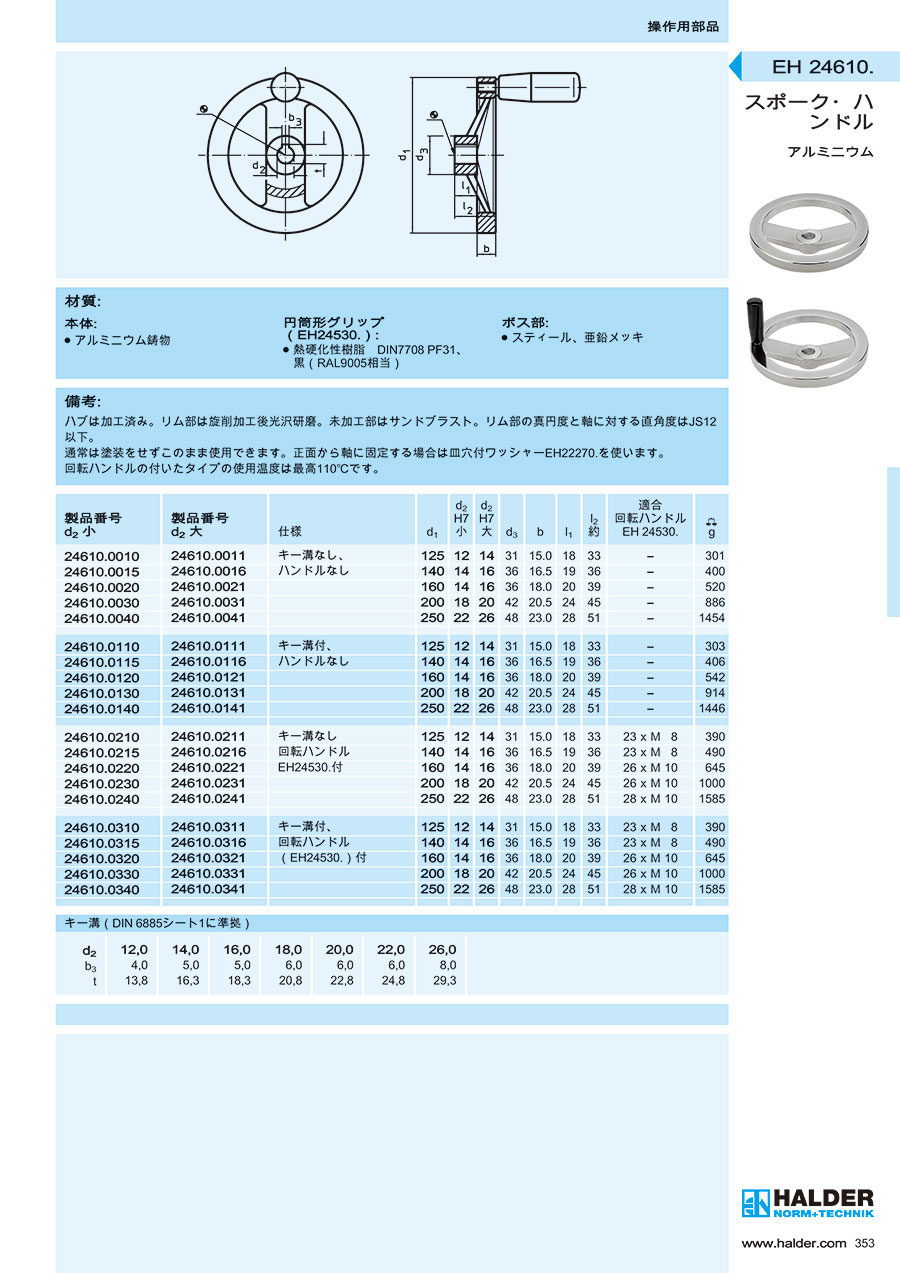

カタログ

商品情報

外形図

製品仕様

材質

本体	アルミニウム鋳物
円筒形グリップ（EH24530.）	熱硬化性樹脂DIN7708 PF31、黒（RAL9005相当）
ボス部	スティール、亜鉛メッキ

規格表

型番リスト

表示件数

型番

ハンドル外径【範囲選択】

回転ハンドル外径

(mm)

取付部穴加工

グリップ材質

グリップ/取付穴有無

グリップ機能

ハンドル厚さ t

(mm)

丸穴径 d2

(φ)

仕様

RoHS?

最小発注数量

80.1～150	125	丸穴(通し穴)	-	グリップなし/取付穴なし	-	33	12	ハンドルなし	10	1個
80.1～150	125	丸穴(通し穴)	-	グリップなし/取付穴なし	-	33	14	ハンドルなし	10	1個
80.1～150	140	丸穴(通し穴)	-	グリップなし/取付穴なし	-	36	14	ハンドルなし	10	1個
80.1～150	140	丸穴(通し穴)	-	グリップなし/取付穴なし	-	36	16	ハンドルなし	10	1個
150.1～180	160	丸穴(通し穴)	-	グリップなし/取付穴なし	-	39	14	ハンドルなし	10	1個
150.1～180	160	丸穴(通し穴)	-	グリップなし/取付穴なし	-	39	16	ハンドルなし	10	1個
180.1～240	200	丸穴(通し穴)	-	グリップなし/取付穴なし	-	45	18	ハンドルなし	10	1個
180.1～240	200	丸穴(通し穴)	-	グリップなし/取付穴なし	-	45	20	ハンドルなし	10	1個
240.1～	250	丸穴(通し穴)	-	グリップなし/取付穴なし	-	51	22	ハンドルなし	10	1個
240.1～	250	丸穴(通し穴)	-	グリップなし/取付穴なし	-	51	26	ハンドルなし	10	1個
80.1～150	125	丸穴（+キー溝）	-	グリップなし/取付穴なし	-	33	12	ハンドルなし	10	1個
80.1～150	125	丸穴（+キー溝）	-	グリップなし/取付穴なし	-	33	14	ハンドルなし	10	1個
80.1～150	140	丸穴（+キー溝）	-	グリップなし/取付穴なし	-	36	14	ハンドルなし	10	1個
80.1～150	140	丸穴（+キー溝）	-	グリップなし/取付穴なし	-	36	16	ハンドルなし	10	1個
150.1～180	160	丸穴（+キー溝）	-	グリップなし/取付穴なし	-	39	14	ハンドルなし	10	1個
150.1～180	160	丸穴（+キー溝）	-	グリップなし/取付穴なし	-	39	16	ハンドルなし	10	1個
180.1～240	200	丸穴（+キー溝）	-	グリップなし/取付穴なし	-	45	18	ハンドルなし	10	1個
180.1～240	200	丸穴（+キー溝）	-	グリップなし/取付穴なし	-	45	20	ハンドルなし	10	1個
240.1～	250	丸穴（+キー溝）	-	グリップなし/取付穴なし	-	51	22	ハンドルなし	10	1個
240.1～	250	丸穴（+キー溝）	-	グリップなし/取付穴なし	-	51	26	ハンドルなし	10	1個
80.1～150	125	丸穴(通し穴)	樹脂	グリップあり	回転式	33	12	回転ハンドルEH24530.付	10	1個
80.1～150	125	丸穴(通し穴)	樹脂	グリップあり	回転式	33	14	回転ハンドルEH24530.付	10	1個
80.1～150	140	丸穴(通し穴)	樹脂	グリップあり	回転式	36	14	回転ハンドルEH24530.付	10	1個
80.1～150	140	丸穴(通し穴)	樹脂	グリップあり	回転式	36	16	回転ハンドルEH24530.付	10	1個
150.1～180	160	丸穴(通し穴)	樹脂	グリップあり	回転式	39	14	回転ハンドルEH24530.付	10	1個
150.1～180	160	丸穴(通し穴)	樹脂	グリップあり	回転式	39	16	回転ハンドルEH24530.付	10	1個
180.1～240	200	丸穴(通し穴)	樹脂	グリップあり	回転式	45	18	回転ハンドルEH24530.付	10	1個
180.1～240	200	丸穴(通し穴)	樹脂	グリップあり	回転式	45	20	回転ハンドルEH24530.付	10	1個
240.1～	250	丸穴(通し穴)	樹脂	グリップあり	回転式	51	22	回転ハンドルEH24530.付	10	1個
240.1～	250	丸穴(通し穴)	樹脂	グリップあり	回転式	51	26	回転ハンドルEH24530.付	10	1個
80.1～150	125	丸穴（+キー溝）	樹脂	グリップあり	回転式	33	12	回転ハンドル（EH24530.）付	10	1個
80.1～150	125	丸穴（+キー溝）	樹脂	グリップあり	回転式	33	14	回転ハンドル（EH24530.）付	10	1個
80.1～150	140	丸穴（+キー溝）	樹脂	グリップあり	回転式	36	14	回転ハンドル（EH24530.）付	10	1個
80.1～150	140	丸穴（+キー溝）	樹脂	グリップあり	回転式	36	16	回転ハンドル（EH24530.）付	10	1個
150.1～180	160	丸穴（+キー溝）	樹脂	グリップあり	回転式	39	14	回転ハンドル（EH24530.）付	10	1個
150.1～180	160	丸穴（+キー溝）	樹脂	グリップあり	回転式	39	16	回転ハンドル（EH24530.）付	10	1個
180.1～240	200	丸穴（+キー溝）	樹脂	グリップあり	回転式	45	18	回転ハンドル（EH24530.）付	10	1個
180.1～240	200	丸穴（+キー溝）	樹脂	グリップあり	回転式	45	20	回転ハンドル（EH24530.）付	10	1個
240.1～	250	丸穴（+キー溝）	樹脂	グリップあり	回転式	51	22	回転ハンドル（EH24530.）付	10	1個
240.1～	250	丸穴（+キー溝）	樹脂	グリップあり	回転式	51	26	回転ハンドル（EH24530.）付	10	1個

通常単価(税別) (税込単価)	通常出荷日

8,515円 ( 9,367円 )	9日目
8,515円 ( 9,367円 )	8日目
9,836円 ( 10,820円 )	9日目
9,836円 ( 10,820円 )	8日目
11,622円 ( 12,784円 )	8日目
11,622円 ( 12,784円 )	9日目
17,167円 ( 18,884円 )	9日目
17,167円 ( 18,884円 )	9日目
21,750円 ( 23,925円 )	9日目
21,750円 ( 23,925円 )	8日目
9,233円 ( 10,156円 )	9日目
9,233円 ( 10,156円 )	9日目
11,315円 ( 12,447円 )	8日目
11,315円 ( 12,447円 )	9日目
12,531円 ( 13,784円 )	9日目
12,531円 ( 13,784円 )	9日目
18,261円 ( 20,087円 )	9日目
18,261円 ( 20,087円 )	8日目
23,881円 ( 26,269円 )	9日目
23,881円 ( 26,269円 )	8日目
11,454円 ( 12,599円 )	9日目
11,454円 ( 12,599円 )	8日目
13,757円 ( 15,133円 )	8日目
13,757円 ( 15,133円 )	8日目
15,646円 ( 17,211円 )	8日目
15,646円 ( 17,211円 )	8日目
19,660円 ( 21,626円 )	9日目
19,660円 ( 21,626円 )	8日目
27,052円 ( 29,757円 )	9日目
27,052円 ( 29,757円 )	8日目
12,511円 ( 13,762円 )	9日目
12,263円 ( 13,489円 )	9日目
14,510円 ( 15,961円 )	8日目
14,510円 ( 15,961円 )	9日目
16,361円 ( 17,997円 )	9日目
16,361円 ( 17,997円 )	9日目
22,986円 ( 25,285円 )	9日目
22,986円 ( 25,285円 )	9日目
29,029円 ( 31,932円 )	9日目
29,136円 ( 32,050円 )	8日目

詳細情報

基本情報

基本情報

【特長】
・ハブは加工済み。
・リム部は旋削加工後光沢研磨。
・未加工部はサンドブラスト。
・リム部の真円度と軸に対する直角度はJS12以下。
・回転ハンドルの付いたタイプの使用温度は最高110℃です。
【用途】
・通常は塗装をせずこのまま使用できます。正面から軸に固定する場合は皿穴付ワッシャーEH22270.を使います。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
