ロームヘルドハルダー

スポーク・ハンドル DIN 950類似、ステンレス鋼

カタログ |

通常単価(税別): 19,005円～74,900円

税込単価: 20,906円～82,390円

通常出荷日：8日目～9日目

【特長】・汎用的な定番スポークハンドルです・ボス部旋削加工・リム部は旋削後光沢研磨・加工無しの面はきれ...

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質

本体：ステンレス鋼A4（SUS316相当）
マシン・ハンドル：ステンレス鋼A4（SUS316相当）

組立

正面から軸に固定する場合は皿穴付ワッシャーEH22270.を使います。

規格表

型番リスト

表示件数

型番

ハンドル外径【範囲選択】

回転ハンドル外径

(mm)

取付部穴加工

グリップ材質

グリップ/取付穴有無

グリップ機能

ハンドル厚さ t

(mm)

丸穴径 d2

(φ)

仕様

RoHS?

最小発注数量

80.1～150	100	丸穴(通し穴)	-	グリップなし/指穴あり	-	14.5	10	ハンドルなし、B-F/A型	10	1個
80.1～150	125	丸穴(通し穴)	-	グリップなし/指穴あり	-	15.8	12	ハンドルなし、B-F/A型	10	1個
80.1～150	140	丸穴(通し穴)	-	グリップなし/指穴あり	-	17.0	14	ハンドルなし、B-F/A型	10	1個
150.1～180	160	丸穴(通し穴)	-	グリップなし/指穴あり	-	17.5	14	ハンドルなし、B-F/A型	10	1個
180.1～240	200	丸穴(通し穴)	-	グリップなし/指穴あり	-	20	18	ハンドルなし、B-F/A型	10	1個
80.1～150	100	丸穴（+キー溝）	-	グリップなし/指穴あり	-	14.5	10	ハンドルなしN-F/A型	10	1個
80.1～150	125	丸穴（+キー溝）	-	グリップなし/指穴あり	-	15.8	12	ハンドルなしN-F/A型	10	1個
80.1～150	140	丸穴（+キー溝）	-	グリップなし/指穴あり	-	17.0	14	ハンドルなしN-F/A型	10	1個
150.1～180	160	丸穴（+キー溝）	-	グリップなし/指穴あり	-	17.5	14	ハンドルなしN-F/A型	10	1個
180.1～240	200	丸穴（+キー溝）	-	グリップなし/指穴あり	-	20	18	ハンドルなしN-F/A型	10	1個
80.1～150	100	丸穴(通し穴)	ステンレス	グリップあり	固定式	14.5	10	固定マシンハンドル付、B-F/G型	10	1個
80.1～150	125	丸穴(通し穴)	ステンレス	グリップあり	固定式	15.8	12	固定マシンハンドル付、B-F/G型	10	1個
80.1～150	140	丸穴（+キー溝）	ステンレス	グリップあり	固定式	17.0	14	固定マシンハンドル付、B-F/G型	10	1個
150.1～180	160	丸穴(通し穴)	ステンレス	グリップあり	固定式	17.5	14	固定マシンハンドル付、B-F/G型	10	1個
180.1～240	200	丸穴(通し穴)	ステンレス	グリップあり	固定式	20	18	固定マシンハンドル付、B-F/G型	10	1個
80.1～150	100	丸穴（+キー溝）	ステンレス	グリップあり	固定式	14.5	10	固定マシンハンドル付、N-F/G型	10	1個
80.1～150	125	丸穴（+キー溝）	ステンレス	グリップあり	固定式	15.8	12	固定マシンハンドル付、N-F/G型	10	1個
80.1～150	140	丸穴（+キー溝）	ステンレス	グリップあり	固定式	17.0	14	固定マシンハンドル付、N-F/G型	10	1個
150.1～180	160	丸穴（+キー溝）	ステンレス	グリップあり	固定式	17.5	14	固定マシンハンドル付、N-F/G型	10	1個
180.1～240	200	丸穴（+キー溝）	ステンレス	グリップあり	固定式	20	18	固定マシンハンドル付、N-F/G型	10	1個

通常単価(税別) (税込単価)	通常出荷日

19,005円 ( 20,906円 )	8日目
25,497円 ( 28,047円 )	8日目
32,627円 ( 35,890円 )	8日目
38,218円 ( 42,040円 )	9日目
68,220円 ( 75,042円 )	8日目
19,702円 ( 21,672円 )	8日目
26,463円 ( 29,109円 )	8日目
33,521円 ( 36,873円 )	8日目
39,107円 ( 43,018円 )	8日目
68,643円 ( 75,507円 )	9日目
23,054円 ( 25,359円 )	8日目
31,053円 ( 34,158円 )	8日目
37,321円 ( 41,053円 )	8日目
45,349円 ( 49,884円 )	8日目
73,939円 ( 81,333円 )	8日目
24,004円 ( 26,404円 )	8日目
31,951円 ( 35,146円 )	8日目
39,185円 ( 43,104円 )	8日目
45,366円 ( 49,903円 )	9日目
74,900円 ( 82,390円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・汎用的な定番スポークハンドルです
・ボス部旋削加工
・リム部は旋削後光沢研磨
・加工無しの面はきれいにサンドブラスト

カタログ

商品TOP

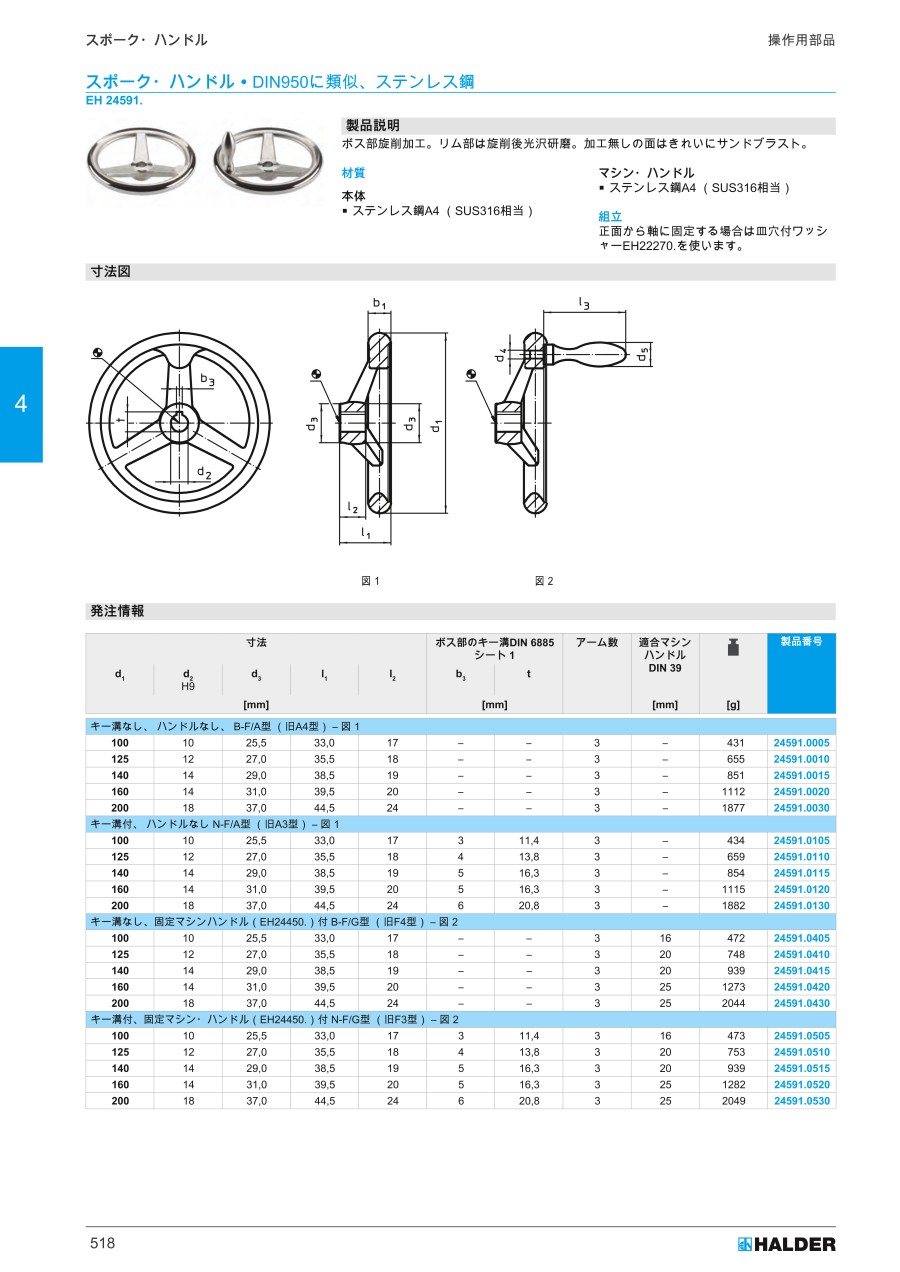

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
