ロームヘルドハルダー

スポーク・ハンドル DIN 950、軽金属製

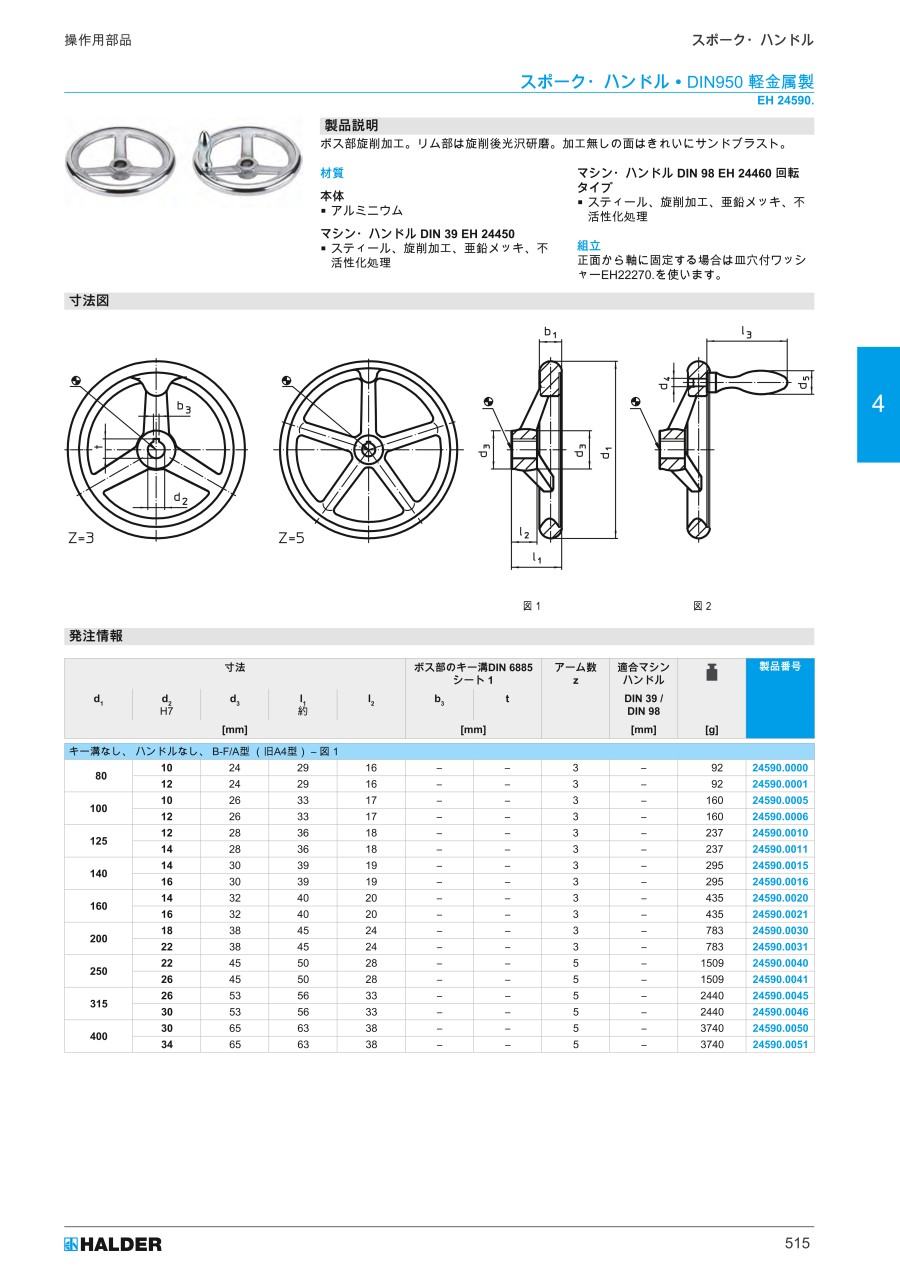

カタログ

通常単価(税別): 3,461円～64,685円

税込単価: 3,807円～71,154円

通常出荷日：8日目～9日目

【特長】・汎用的な定番スポークハンドルです。・軽金属性です。

よく一緒に見られています

ロームヘルドハルダー

通常出荷日：8 日目～

未確定：候補が108型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

図1 外観

図2 外観

材質

本体：アルミニウム
マシン・ハンドルDIN 39 EH 24450：スティール、旋削加工、亜鉛メッキ、不活性化処理
マシン・ハンドルDIN 98 EH 24460 回転タイプ：スティール、旋削加工、亜鉛メッキ、不活性化処理

組立

正面から軸に固定する場合は皿穴付ワッシャーEH22270.を使います。

規格表

商品特長詳細

ポス部旋削加工。リム部は旋削後光沢研磨。加工無しの面はきれいにサンドプラスト。

型番リスト

表示件数

型番

ハンドル外径【範囲選択】

回転ハンドル外径

(mm)

取付部穴加工

グリップ材質

グリップ/取付穴有無

グリップ機能

ハンドル厚さ t

(mm)

丸穴径 d2

(φ)

仕様

グリップ表面処理

RoHS2（10物質）?

最小発注数量

～80	80	丸穴(通し穴)	-	グリップなし/指穴あり	-	29	10	ハンドルなし、B-F/A型	-	対応	2個
～80	80	丸穴(通し穴)	-	グリップなし/指穴あり	-	29	12	ハンドルなし、B-F/A型	-	対応	2個
80.1～150	100	丸穴(通し穴)	-	グリップなし/指穴あり	-	33	10	ハンドルなし、B-F/A型	-	対応	1個
80.1～150	100	丸穴(通し穴)	-	グリップなし/指穴あり	-	33	12	ハンドルなし、B-F/A型	-	対応	1個
80.1～150	125	丸穴(通し穴)	-	グリップなし/指穴あり	-	36	12	ハンドルなし、B-F/A型	-	対応	1個
80.1～150	125	丸穴(通し穴)	-	グリップなし/指穴あり	-	36	14	ハンドルなし、B-F/A型	-	対応	1個
80.1～150	140	丸穴(通し穴)	-	グリップなし/指穴あり	-	39	14	ハンドルなし、B-F/A型	-	対応	1個
80.1～150	140	丸穴(通し穴)	-	グリップなし/指穴あり	-	39	16	ハンドルなし、B-F/A型	-	対応	1個
150.1～180	160	丸穴(通し穴)	-	グリップなし/指穴あり	-	40	14	ハンドルなし、B-F/A型	-	対応	1個
150.1～180	160	丸穴(通し穴)	-	グリップなし/指穴あり	-	40	16	ハンドルなし、B-F/A型	-	対応	1個
180.1～240	200	丸穴(通し穴)	-	グリップなし/指穴あり	-	45	18	ハンドルなし、B-F/A型	-	対応	1個
180.1～240	200	丸穴(通し穴)	-	グリップなし/指穴あり	-	45	22	ハンドルなし、B-F/A型	-	対応	1個
240.1～	250	丸穴(通し穴)	-	グリップなし/指穴あり	-	50	22	ハンドルなし、B-F/A型	-	対応	1個
240.1～	250	丸穴(通し穴)	-	グリップなし/指穴あり	-	50	26	ハンドルなし、B-F/A型	-	対応	1個
240.1～	315	丸穴(通し穴)	-	グリップなし/指穴あり	-	56	26	ハンドルなし、B-F/A型	-	対応	1個
240.1～	315	丸穴(通し穴)	-	グリップなし/指穴あり	-	56	30	ハンドルなし、B-F/A型	-	対応	1個
240.1～	400	丸穴(通し穴)	-	グリップなし/指穴あり	-	63	30	ハンドルなし、B-F/A型	-	対応	1個
240.1～	400	丸穴(通し穴)	-	グリップなし/指穴あり	-	63	34	ハンドルなし、B-F/A型	-	対応	1個
～80	80	丸穴（+キー溝）	-	グリップなし/指穴あり	-	29	10	ハンドルなしN-F/A型	-	対応	1個
～80	80	丸穴（+キー溝）	-	グリップなし/指穴あり	-	29	12	ハンドルなしN-F/A型	-	対応	1個
80.1～150	100	丸穴（+キー溝）	-	グリップなし/指穴あり	-	33	10	ハンドルなしN-F/A型	-	対応	1個
80.1～150	100	丸穴（+キー溝）	-	グリップなし/指穴あり	-	33	12	ハンドルなしN-F/A型	-	対応	1個
80.1～150	125	丸穴（+キー溝）	-	グリップなし/指穴あり	-	36	12	ハンドルなしN-F/A型	-	対応	1個
80.1～150	125	丸穴（+キー溝）	-	グリップなし/指穴あり	-	36	14	ハンドルなしN-F/A型	-	対応	1個
80.1～150	140	丸穴（+キー溝）	-	グリップなし/指穴あり	-	39	14	ハンドルなしN-F/A型	-	対応	1個
80.1～150	140	丸穴（+キー溝）	-	グリップなし/指穴あり	-	39	16	ハンドルなしN-F/A型	-	対応	1個
150.1～180	160	丸穴（+キー溝）	-	グリップなし/指穴あり	-	40	14	ハンドルなしN-F/A型	-	対応	1個
150.1～180	160	丸穴（+キー溝）	-	グリップなし/指穴あり	-	40	16	ハンドルなしN-F/A型	-	対応	1個
180.1～240	200	丸穴（+キー溝）	-	グリップなし/指穴あり	-	45	18	ハンドルなしN-F/A型	-	対応	1個
180.1～240	200	丸穴（+キー溝）	-	グリップなし/指穴あり	-	45	22	ハンドルなしN-F/A型	-	対応	1個
240.1～	250	丸穴（+キー溝）	-	グリップなし/指穴あり	-	50	22	ハンドルなしN-F/A型	-	対応	1個
240.1～	250	丸穴（+キー溝）	-	グリップなし/指穴あり	-	50	26	ハンドルなしN-F/A型	-	対応	1個
240.1～	315	丸穴（+キー溝）	-	グリップなし/指穴あり	-	56	26	ハンドルなしN-F/A型	-	対応	1個
240.1～	315	丸穴（+キー溝）	-	グリップなし/指穴あり	-	56	30	ハンドルなしN-F/A型	-	対応	1個
240.1～	400	丸穴（+キー溝）	-	グリップなし/指穴あり	-	63	30	ハンドルなしN-F/A型	-	対応	1個
240.1～	400	丸穴（+キー溝）	-	グリップなし/指穴あり	-	63	34	ハンドルなしN-F/A型	-	対応	1個
～80	80	丸穴(通し穴)	スチール	グリップあり	回転式	29	10	回転マシン・ハンドル（EH24460.）付B-F/G型	亜鉛メッキ、不活性化処理	対応	1個
～80	80	丸穴(通し穴)	スチール	グリップあり	回転式	29	12	回転マシン・ハンドル（EH24460.）付B-F/G型	亜鉛メッキ、不活性化処理	対応	1個
80.1～150	100	丸穴(通し穴)	スチール	グリップあり	回転式	33	10	回転マシン・ハンドル（EH24460.）付B-F/G型	亜鉛メッキ、不活性化処理	対応	1個
80.1～150	100	丸穴(通し穴)	スチール	グリップあり	回転式	33	12	回転マシン・ハンドル（EH24460.）付B-F/G型	亜鉛メッキ、不活性化処理	対応	1個
80.1～150	125	丸穴(通し穴)	スチール	グリップあり	回転式	36	12	回転マシン・ハンドル（EH24460.）付B-F/G型	亜鉛メッキ、不活性化処理	対応	1個
80.1～150	125	丸穴(通し穴)	スチール	グリップあり	回転式	36	14	回転マシン・ハンドル（EH24460.）付B-F/G型	亜鉛メッキ、不活性化処理	対応	1個
80.1～150	140	丸穴(通し穴)	スチール	グリップあり	回転式	39	14	回転マシン・ハンドル（EH24460.）付B-F/G型	亜鉛メッキ、不活性化処理	対応	1個
80.1～150	140	丸穴(通し穴)	スチール	グリップあり	回転式	39	16	回転マシン・ハンドル（EH24460.）付B-F/G型	亜鉛メッキ、不活性化処理	対応	1個
150.1～180	160	丸穴(通し穴)	スチール	グリップあり	回転式	40	14	回転マシン・ハンドル（EH24460.）付B-F/G型	亜鉛メッキ、不活性化処理	対応	1個
150.1～180	160	丸穴(通し穴)	スチール	グリップあり	回転式	40	16	回転マシン・ハンドル（EH24460.）付B-F/G型	亜鉛メッキ、不活性化処理	対応	1個
180.1～240	200	丸穴(通し穴)	スチール	グリップあり	回転式	45	18	回転マシン・ハンドル（EH24460.）付B-F/G型	亜鉛メッキ、不活性化処理	対応	1個
180.1～240	200	丸穴(通し穴)	スチール	グリップあり	回転式	45	22	回転マシン・ハンドル（EH24460.）付B-F/G型	亜鉛メッキ、不活性化処理	対応	1個
240.1～	250	丸穴(通し穴)	スチール	グリップあり	回転式	50	22	回転マシン・ハンドル（EH24460.）付B-F/G型	亜鉛メッキ、不活性化処理	対応	1個
240.1～	250	丸穴(通し穴)	スチール	グリップあり	回転式	50	26	回転マシン・ハンドル（EH24460.）付B-F/G型	亜鉛メッキ、不活性化処理	対応	1個
240.1～	315	丸穴(通し穴)	スチール	グリップあり	回転式	56	26	回転マシン・ハンドル（EH24460.）付B-F/G型	亜鉛メッキ、不活性化処理	対応	1個
240.1～	315	丸穴(通し穴)	スチール	グリップあり	回転式	56	30	回転マシン・ハンドル（EH24460.）付B-F/G型	亜鉛メッキ、不活性化処理	対応	1個
240.1～	400	丸穴(通し穴)	スチール	グリップあり	回転式	63	30	回転マシン・ハンドル（EH24460.）付B-F/G型	亜鉛メッキ、不活性化処理	対応	1個
240.1～	400	丸穴(通し穴)	スチール	グリップあり	回転式	63	34	回転マシン・ハンドル（EH24460.）付B-F/G型	亜鉛メッキ、不活性化処理	対応	1個
～80	80	丸穴（+キー溝）	スチール	グリップあり	回転式	29	10	回転マシン・ハンドル（EH24460.）付N-F/G型	亜鉛メッキ、不活性化処理	対応	1個
～80	80	丸穴（+キー溝）	スチール	グリップあり	回転式	29	12	回転マシン・ハンドル（EH24460.）付N-F/G型	亜鉛メッキ、不活性化処理	対応	1個
80.1～150	100	丸穴（+キー溝）	スチール	グリップあり	回転式	33	10	回転マシン・ハンドル（EH24460.）付N-F/G型	亜鉛メッキ、不活性化処理	対応	1個
80.1～150	100	丸穴（+キー溝）	スチール	グリップあり	回転式	33	12	回転マシン・ハンドル（EH24460.）付N-F/G型	亜鉛メッキ、不活性化処理	対応	1個
80.1～150	125	丸穴（+キー溝）	スチール	グリップあり	回転式	36	12	回転マシン・ハンドル（EH24460.）付N-F/G型	亜鉛メッキ、不活性化処理	対応	1個
80.1～150	125	丸穴（+キー溝）	スチール	グリップあり	回転式	36	14	回転マシン・ハンドル（EH24460.）付N-F/G型	亜鉛メッキ、不活性化処理	対応	1個

通常単価(税別) (税込単価)	通常出荷日

3,474円 ( 3,821円 )	9日目
3,461円 ( 3,807円 )	9日目
4,169円 ( 4,586円 )	9日目
4,169円 ( 4,586円 )	9日目
5,489円 ( 6,038円 )	9日目
5,540円 ( 6,094円 )	9日目
5,965円 ( 6,562円 )	9日目
5,965円 ( 6,562円 )	9日目
7,268円 ( 7,995円 )	9日目
7,268円 ( 7,995円 )	8日目
11,786円 ( 12,965円 )	9日目
11,786円 ( 12,965円 )	8日目
18,201円 ( 20,021円 )	9日目
18,201円 ( 20,021円 )	9日目
29,638円 ( 32,602円 )	8日目
29,638円 ( 32,602円 )	9日目
53,238円 ( 58,562円 )	9日目
53,238円 ( 58,562円 )	8日目
4,169円 ( 4,586円 )	9日目
4,169円 ( 4,586円 )	9日目
4,936円 ( 5,430円 )	9日目
4,936円 ( 5,430円 )	9日目
6,113円 ( 6,724円 )	9日目
7,214円 ( 7,935円 )	9日目
6,776円 ( 7,454円 )	9日目
6,776円 ( 7,454円 )	9日目
8,765円 ( 9,642円 )	9日目
8,765円 ( 9,642円 )	9日目
12,580円 ( 13,838円 )	9日目
12,580円 ( 13,838円 )	9日目
18,912円 ( 20,803円 )	9日目
18,912円 ( 20,803円 )	8日目
30,387円 ( 33,426円 )	9日目
30,387円 ( 33,426円 )	9日目
53,249円 ( 58,574円 )	9日目
53,967円 ( 59,364円 )	8日目
8,338円 ( 9,172円 )	9日目
8,687円 ( 9,556円 )	8日目
8,677円 ( 9,545円 )	9日目
8,677円 ( 9,545円 )	9日目
9,662円 ( 10,628円 )	8日目
9,662円 ( 10,628円 )	9日目
10,456円 ( 11,502円 )	8日目
10,456円 ( 11,502円 )	8日目
13,056円 ( 14,362円 )	8日目
13,056円 ( 14,362円 )	8日目
17,079円 ( 18,787円 )	8日目
17,079円 ( 18,787円 )	8日目
25,385円 ( 27,924円 )	8日目
25,385円 ( 27,924円 )	8日目
38,058円 ( 41,864円 )	9日目
38,058円 ( 41,864円 )	9日目
63,464円 ( 69,810円 )	8日目
63,464円 ( 69,810円 )	8日目
8,969円 ( 9,866円 )	8日目
8,969円 ( 9,866円 )	9日目
9,280円 ( 10,208円 )	9日目
9,280円 ( 10,208円 )	9日目
11,125円 ( 12,238円 )	9日目
10,618円 ( 11,680円 )	9日目

基本情報

基本情報

【特長】・汎用的な定番スポークハンドルです。・軽金属性です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
