ロームヘルドハルダー

トミー・スクリュー DIN6306、可動レバー付

カタログ |

通常単価(税別): 4,329円～12,790円

税込単価: 4,762円～14,069円

通常出荷日：9日目

【特長】・バーは可動式でバネ圧で止められています。【用途】・スラスト・パッドDIN6311形状S、EH...

よく一緒に見られています

ロームヘルドハルダー

通常出荷日：9 日目

よく一緒に見られています

ロームヘルドハルダー

通常出荷日：9 日目

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

図1

図2

製品仕様

材質：快削鋼、黒染;先端部焼入れ

規格表

型番リスト

表示件数

型番

取付部サイズ

取付部長さ

(mm)

ピッチ

おねじ先端加工

RoHS?

最小発注数量

M8	40	1.25	なし	10	1個
M8	50	1.25	なし	10	1個
M10	40	1.5	なし	10	1個
M10	50	1.5	なし	10	1個
M12	50	1.75	なし	10	1個
M12	60	1.75	なし	10	1個
M16	55	2.0	なし	10	1個
M16	70	2.0	なし	10	1個
M16	90	2.0	なし	10	1個
M20	55	2.5	なし	10	1個
M20	70	2.5	なし	10	1個
M20	90	2.5	なし	10	1個
M8	40	1.25	パット付	10	1個
M8	50	1.25	パット付	10	1個
M10	40	1.5	パット付	10	1個
M10	50	1.5	パット付	10	1個
M12	50	1.75	パット付	10	1個
M12	60	1.75	パット付	10	1個
M16	55	2.0	パット付	10	1個
M16	70	2.0	パット付	10	1個
M16	90	2.0	パット付	10	1個
M20	55	2.5	パット付	10	1個
M20	70	2.5	パット付	10	1個
M20	90	2.5	パット付	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,044円 ( 5,548円 )	9日目
5,531円 ( 6,084円 )	9日目
4,463円 ( 4,909円 )	9日目
4,329円 ( 4,762円 )	9日目
5,270円 ( 5,797円 )	9日目
5,474円 ( 6,021円 )	9日目
7,225円 ( 7,948円 )	9日目
7,570円 ( 8,327円 )	9日目
7,921円 ( 8,713円 )	9日目
10,082円 ( 11,090円 )	9日目
10,199円 ( 11,219円 )	9日目
11,195円 ( 12,315円 )	9日目
5,645円 ( 6,210円 )	9日目
6,113円 ( 6,724円 )	9日目
5,939円 ( 6,533円 )	9日目
5,738円 ( 6,312円 )	9日目
6,168円 ( 6,785円 )	9日目
6,178円 ( 6,796円 )	9日目
8,442円 ( 9,286円 )	9日目
8,810円 ( 9,691円 )	9日目
9,127円 ( 10,040円 )	9日目
11,990円 ( 13,189円 )	9日目
12,790円 ( 14,069円 )	9日目
11,655円 ( 12,821円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・バーは可動式でバネ圧で止められています。
【用途】
・スラスト・パッドDIN6311形状S、EH22560.に適合するトミー・スクリューです。

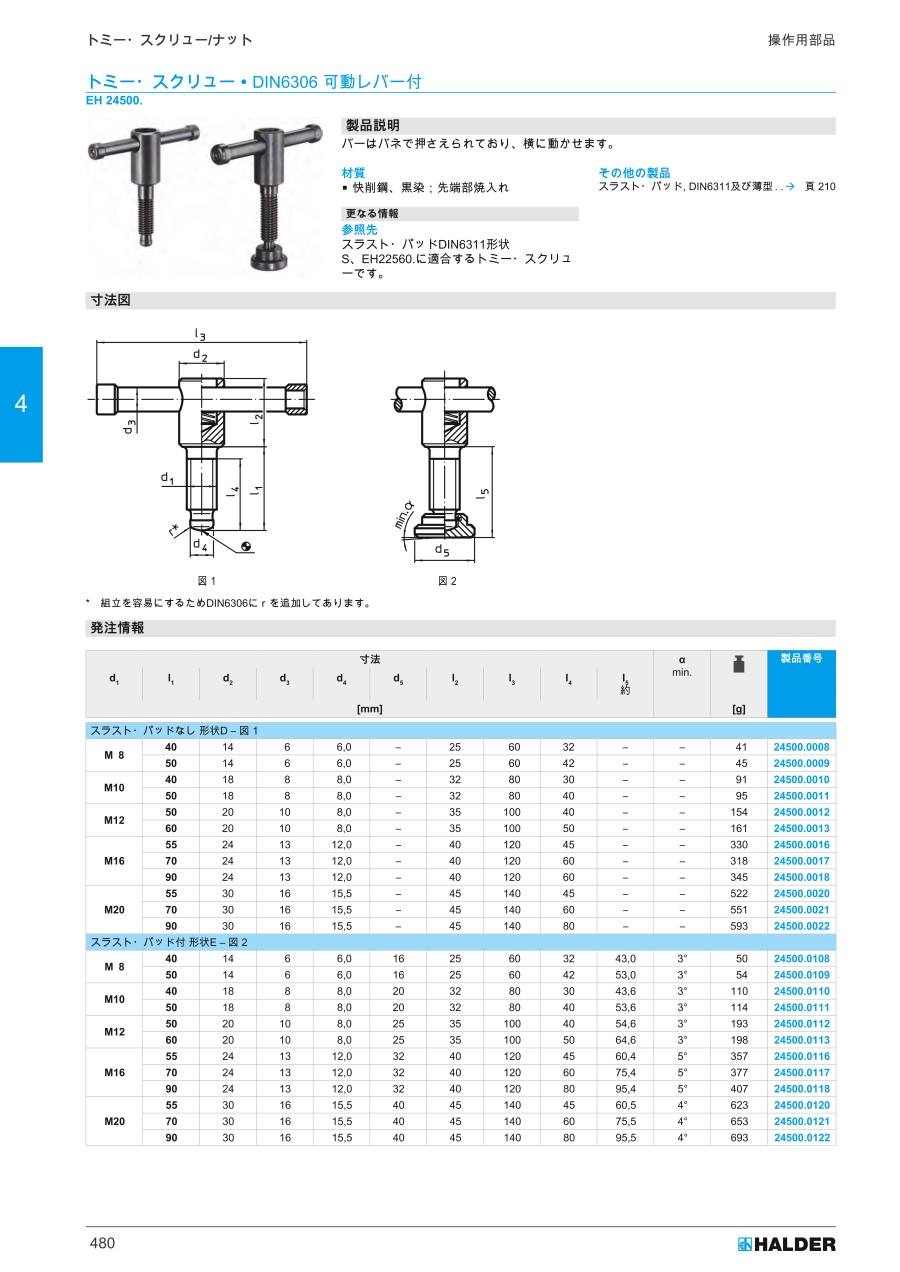

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
