ロームヘルドハルダー

トミー・スクリュー DIN6304、固定レバー付

カタログ |

通常単価(税別): 2,430円～9,308円

税込単価: 2,673円～10,239円

通常出荷日：9日目

【特長】・バーは圧入されています【用途】・スラスト・パッドDIN6311形状S、EH22560.に適合...

よく一緒に見られています

ロームヘルドハルダー

通常出荷日：9 日目

よく一緒に見られています

ロームヘルドハルダー

通常出荷日：9 日目

未確定：候補が28型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

図1
*組立を容易にするためDIN6304にrを追加してあります。

図2

製品仕様

図1 外観

図2 外観

材質

快削鋼、黒染；先端部焼入れ

規格表

型番リスト

表示件数

型番

取付部サイズ

取付部長さ

(mm)

おねじ先端加工

RoHS?

最小発注数量

M6	40	なし	10	2個
M6	50	なし	10	2個
M8	50	なし	10	2個
M8	60	なし	10	2個
M10	60	なし	10	2個
M10	70	なし	10	2個
M12	70	なし	10	2個
M12	80	なし	10	2個
M16	75	なし	10	1個
M16	90	なし	10	1個
M16	110	なし	10	1個
M20	75	なし	10	1個
M20	90	なし	10	1個
M20	110	なし	10	1個
M6	40	パット付	10	2個
M6	50	パット付	10	2個
M8	50	パット付	10	2個
M8	60	パット付	10	2個
M10	60	パット付	10	1個
M10	70	パット付	10	2個
M12	70	パット付	10	1個
M12	80	パット付	10	1個
M16	75	パット付	10	1個
M16	90	パット付	10	1個
M16	110	パット付	10	1個
M20	75	パット付	10	1個
M20	90	パット付	10	1個
M20	110	パット付	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,430円 ( 2,673円 )	9日目
2,640円 ( 2,904円 )	9日目
2,678円 ( 2,946円 )	9日目
2,736円 ( 3,010円 )	9日目
3,078円 ( 3,386円 )	9日目
3,118円 ( 3,430円 )	9日目
3,680円 ( 4,048円 )	9日目
3,525円 ( 3,878円 )	9日目
4,278円 ( 4,706円 )	9日目
4,683円 ( 5,151円 )	9日目
4,968円 ( 5,465円 )	9日目
6,505円 ( 7,156円 )	9日目
6,553円 ( 7,208円 )	9日目
6,526円 ( 7,179円 )	9日目
3,141円 ( 3,455円 )	9日目
2,996円 ( 3,296円 )	9日目
3,154円 ( 3,469円 )	9日目
3,256円 ( 3,582円 )	9日目
3,798円 ( 4,178円 )	9日目
3,617円 ( 3,979円 )	9日目
3,891円 ( 4,280円 )	9日目
4,204円 ( 4,624円 )	9日目
5,573円 ( 6,130円 )	9日目
5,410円 ( 5,951円 )	9日目
5,768円 ( 6,345円 )	9日目
8,618円 ( 9,480円 )	9日目
8,723円 ( 9,595円 )	9日目
9,308円 ( 10,239円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・バーは圧入されています
【用途】
・スラスト・パッドDIN6311形状S、EH22560.に適合するトミー・スクリューです

カタログ

商品TOP

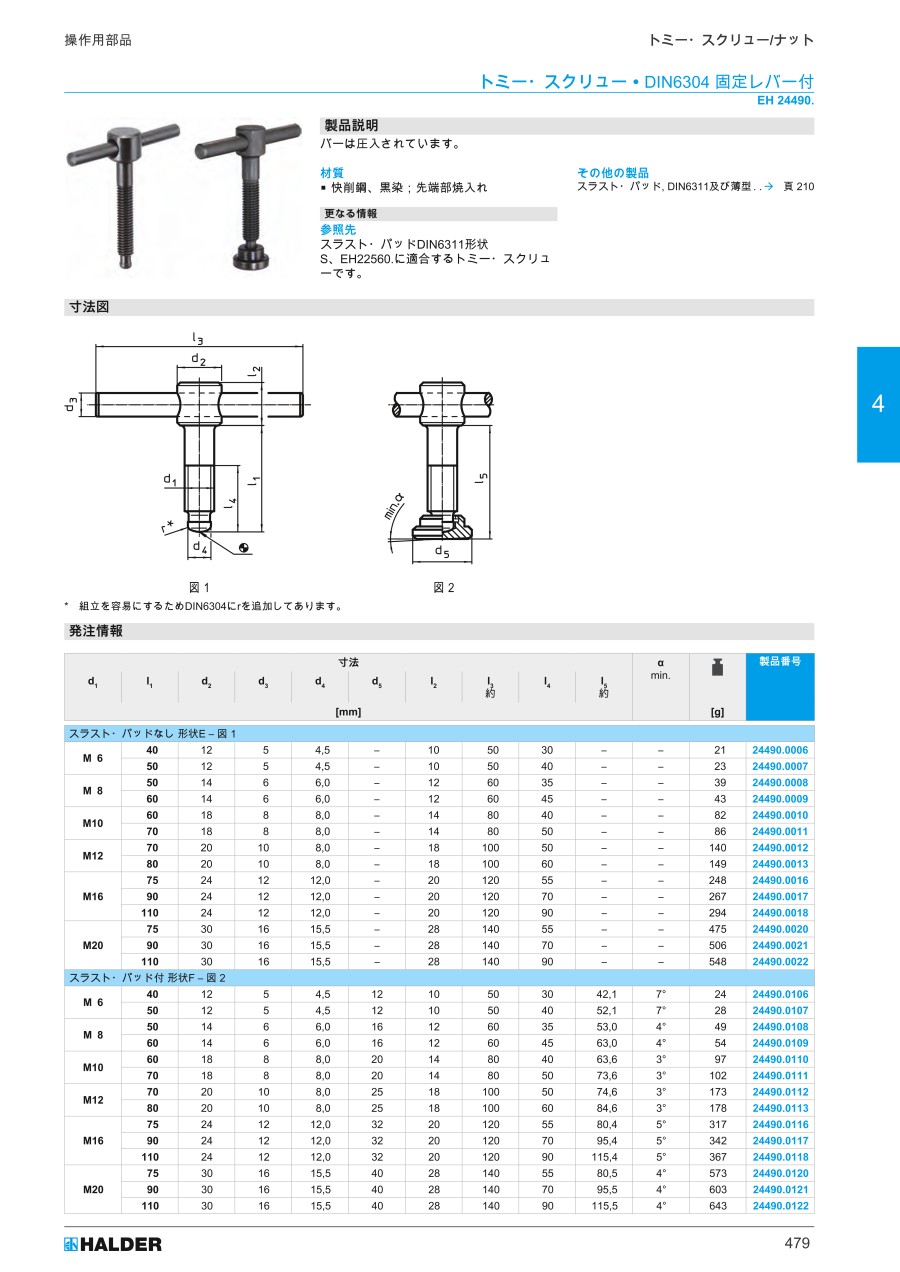

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
