揺動パッド
- 通常単価(税別)
- 7,113円～71,424円
- 税込単価
- 7,824円～78,566円
【特長】・ボールの反転防止付・耐荷重の値はステンレス鋼仕様にも有効です【用途】・ストッパー、位置決め、...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

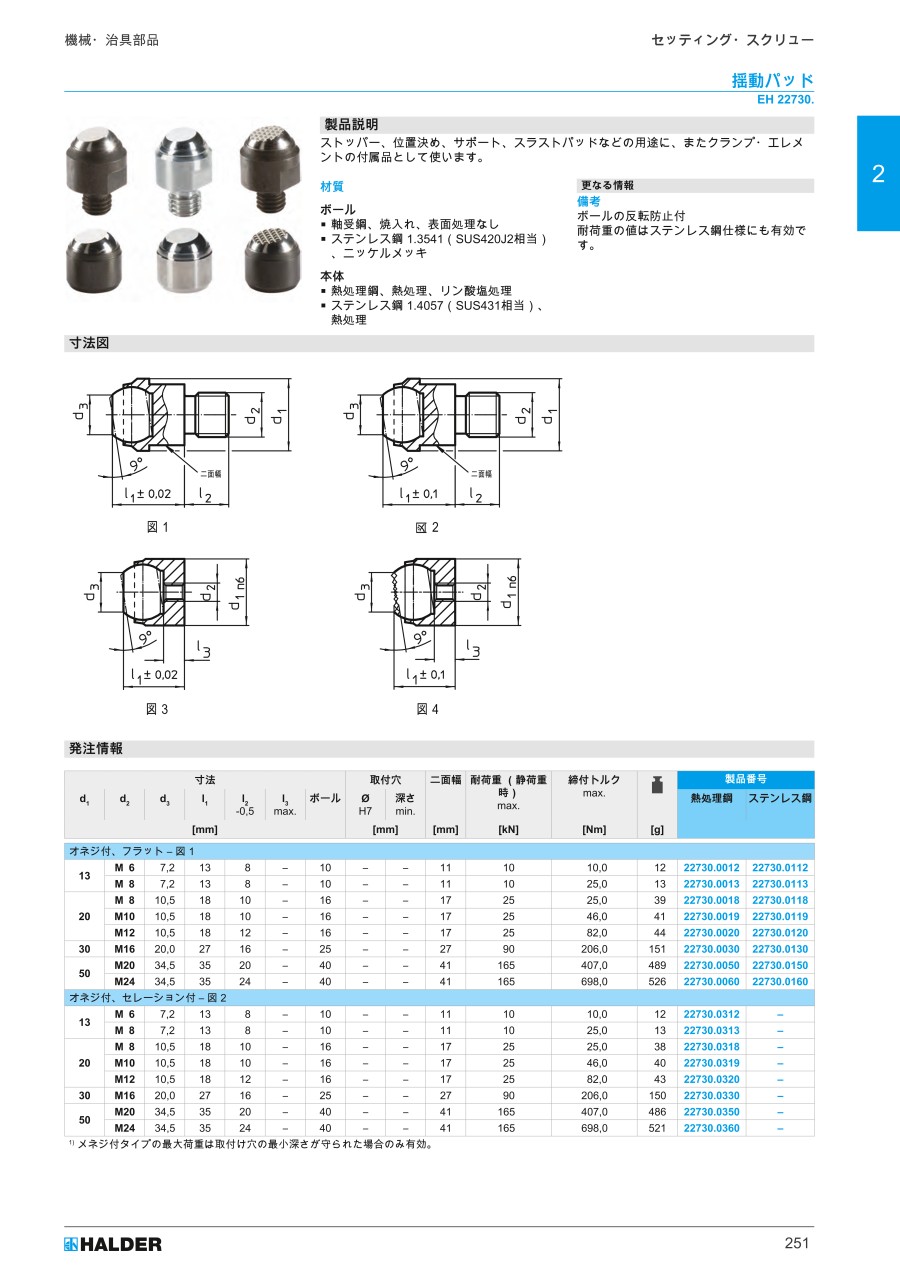

外形図
揺動バッド
図1
図2
図3
図4
揺動バッド・硬質合金インサートセレーション付
揺動バッド・初期位置復帰機構付
図1
図2
図3
図4
揺動バッド・歯付ハードメタル・ポール付、初期位置復帰機構付
製品仕様
揺動バッド
揺動バッド
・ポール：軸受鋼、焼入れ、表面処理なし/ステンレス鋼1.3541 （ SUS420J2相当）、
ニッケルメッキ
・本体：熱処理鋼、熱処理、リン酸塩処理/ステンレス鋼1.4057 （ SUS431相当） 、
熱処理
揺動バッド・硬質合金インサートセレーション付
揺動バッド・硬質合金インサートセレーション付
・ポール：硬質合金、セレーション付、ニッケルメッキ
・本体：熱処理鋼、熱処理、リン酸塩処理/ステンレス鋼1.4057 （ SUS431相当）、
熱処理
揺動バッド・初期位置復帰機構付
揺動バッド・初期位置復帰機構付
・バネ部材：PUR
・ポール：軸受鋼、焼入れ、表面処理なし/ステンレス鋼1.3541 （ SUS420J2相当）、
ニッケルメッキ
・本体： 熱処理鋼、熱処理、リン酸塩処理/ステンレス鋼1.4057 （ SUS431相当） 、
熱処理
揺動バッド・歯付ハードメタル・ポール付、初期位置復帰機構付
揺動バッド・歯付ハードメタル・ポール付、初期位置復帰機構付
・バネ部材：PUR
・ポール：硬質合金、セレーション付、ニッケルメッキ
・本体：熱処理鋼、熱処理、リン酸塩処理/ステンレス鋼1.4057 （ SUS431相当）、
熱処理
規格表
揺動バッド
1）メネジ付タイプの最大荷重は取付け穴の最小深さが守られた場合のみ有効。
1）メネジ付タイプの最大荷重は取付け穴の最小深さが守られた場合のみ有効。
揺動バッド・硬質合金インサートセレーション付
揺動バッド・初期位置復帰機構付
1）メネジ付タイプの最大荷重は取付け穴の最小深さが守られた場合のみ有効。
1）メネジ付タイプの最大荷重は取付け穴の最小深さが守られた場合のみ有効。
揺動バッド・歯付ハードメタル・ポール付、初期位置復帰機構付
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,261円 ( 9,087円 ) | 9日目 |
7,511円 ( 8,262円 ) | 9日目 |
10,668円 ( 11,735円 ) | 9日目 |
10,366円 ( 11,403円 ) | 9日目 |
10,668円 ( 11,735円 ) | 9日目 |
12,030円 ( 13,233円 ) | 9日目 |
40,696円 ( 44,766円 ) | 9日目 |
36,952円 ( 40,647円 ) | 9日目 |
45,578円 ( 50,136円 ) | 8日目 |
8,884円 ( 9,772円 ) | 9日目 |
8,884円 ( 9,772円 ) | 9日目 |
11,310円 ( 12,441円 ) | 9日目 |
11,310円 ( 12,441円 ) | 9日目 |
11,310円 ( 12,441円 ) | 9日目 |
13,840円 ( 15,224円 ) | 9日目 |
46,676円 ( 51,344円 ) | 9日目 |
45,153円 ( 49,668円 ) | 9日目 |
9,486円 ( 10,435円 ) | 9日目 |
9,486円 ( 10,435円 ) | 9日目 |
12,186円 ( 13,405円 ) | 9日目 |
13,158円 ( 14,474円 ) | 9日目 |
12,081円 ( 13,289円 ) | 9日目 |
16,505円 ( 18,156円 ) | 9日目 |
41,388円 ( 45,527円 ) | 9日目 |
12,266円 ( 13,493円 ) | 9日目 |
12,266円 ( 13,493円 ) | 9日目 |
16,059円 ( 17,665円 ) | 9日目 |
16,059円 ( 17,665円 ) | 9日目 |
16,059円 ( 17,665円 ) | 9日目 |
22,708円 ( 24,979円 ) | 9日目 |
44,703円 ( 49,173円 ) | 9日目 |
44,703円 ( 49,173円 ) | 9日目 |
13,395円 ( 14,735円 ) | 9日目 |
13,395円 ( 14,735円 ) | 9日目 |
17,308円 ( 19,039円 ) | 9日目 |
17,308円 ( 19,039円 ) | 9日目 |
17,308円 ( 19,039円 ) | 9日目 |
25,659円 ( 28,225円 ) | 9日目 |
49,688円 ( 54,657円 ) | 9日目 |
49,688円 ( 54,657円 ) | 9日目 |
7,113円 ( 7,824円 ) | 9日目 |
9,835円 ( 10,819円 ) | 9日目 |
12,553円 ( 13,808円 ) | 9日目 |
8,391円 ( 9,230円 ) | 9日目 |
11,503円 ( 12,653円 ) | 9日目 |
13,638円 ( 15,002円 ) | 9日目 |
9,336円 ( 10,270円 ) | 9日目 |
11,468円 ( 12,615円 ) | 9日目 |
13,985円 ( 15,384円 ) | 9日目 |
9,548円 ( 10,503円 ) | 9日目 |
9,436円 ( 10,380円 ) | 9日目 |
13,376円 ( 14,714円 ) | 9日目 |
13,376円 ( 14,714円 ) | 9日目 |
13,376円 ( 14,714円 ) | 9日目 |
17,063円 ( 18,769円 ) | 9日目 |
53,181円 ( 58,499円 ) | 9日目 |
53,181円 ( 58,499円 ) | 9日目 |
20,712円 ( 22,783円 ) | 8日目 |
11,883円 ( 13,071円 ) | 9日目 |
11,797円 ( 12,977円 ) | 9日目 |
詳細情報
基本情報
【特長】
・ボールの反転防止付
・耐荷重の値はステンレス鋼仕様にも有効です
【用途】
・ストッパー、位置決め、サポート、スラストパッドなどの用途に、またクランプ・エレメントの付属品として使います
