ロームヘルドハルダー

セッティング・スクリューヘッド付、完全ボール付

カタログ |

通常単価(税別): 1,002円～7,123円

税込単価: 1,102円～7,835円

通常出荷日：9日目

【用途】・ワークに対して垂直でない場合でも固定、締め付け、サポートなどに使用できます

よく一緒に見られています

ロームヘルドハルダー

通常出荷日：9 日目

未確定：候補が36型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

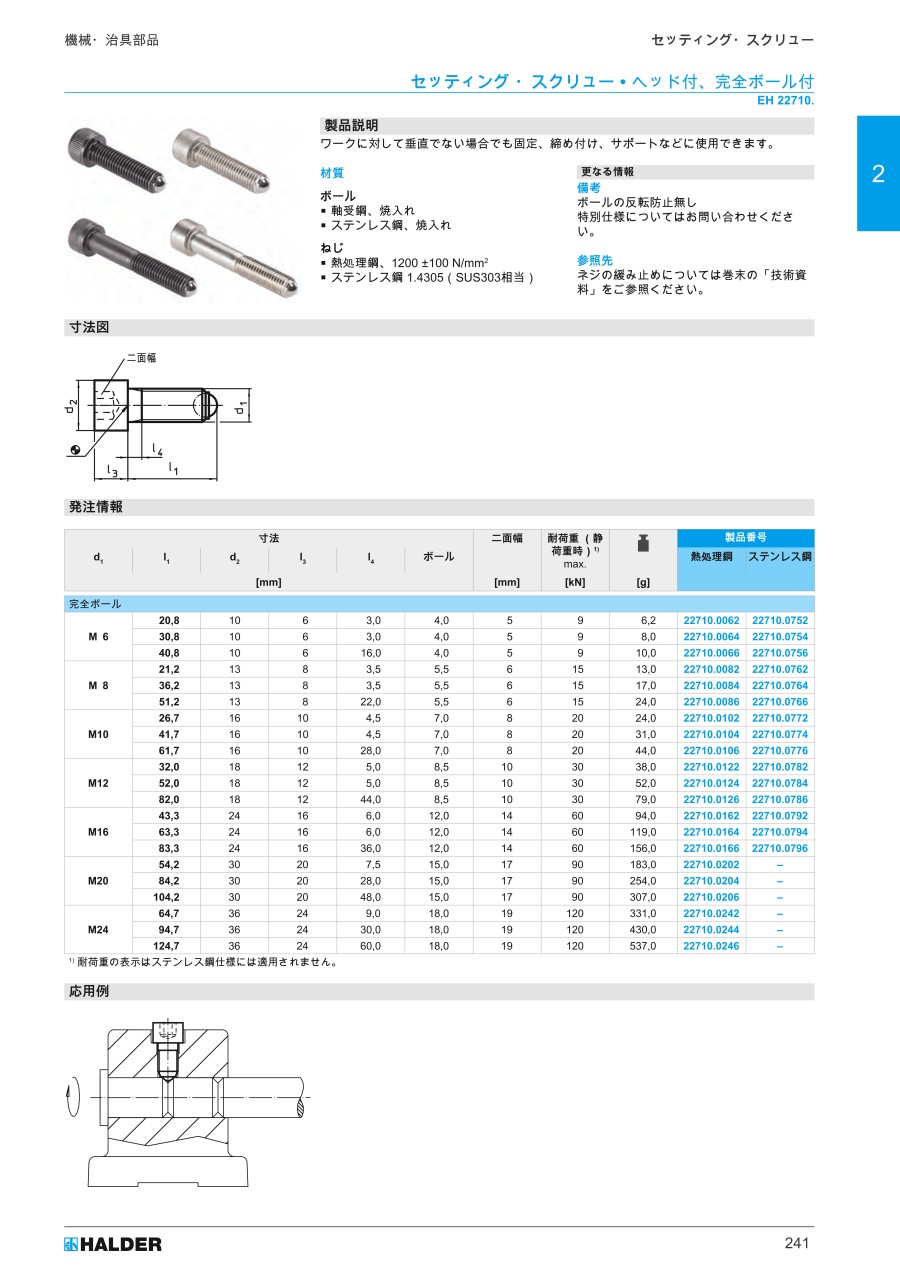

カタログ

商品情報

外形図

製品仕様

ボールの反転防止無し
ボール材質：軸受鋼、焼入れ／ステンレス鋼、焼入れ
ねじ材質：熱処理鋼、1200±100 N/mm²／ステンレス鋼 1.4305（SUS303相当）

規格表

1）耐荷重の表示はステンレス鋼仕様には適用されません。

使用例

型番リスト

表示件数

型番

ねじ径

材質（ねじ部）

材質（先端部）

材質(本体)

材質(ボール)

寸法 l1

(mm)

RoHS?

最小発注数量

6	鉄	鉄	熱処理鋼、1200±100 N/mm²	軸受鋼、焼入れ	20.8	10	5個
6	鉄	鉄	熱処理鋼、1200±100 N/mm²	軸受鋼、焼入れ	30.8	10	5個
6	鉄	鉄	熱処理鋼、1200±100 N/mm²	軸受鋼、焼入れ	40.8	10	5個
8	鉄	鉄	熱処理鋼、1200±100 N/mm²	軸受鋼、焼入れ	21.2	10	5個
8	鉄	鉄	熱処理鋼、1200±100 N/mm²	軸受鋼、焼入れ	36.2	10	5個
8	鉄	鉄	熱処理鋼、1200±100 N/mm²	軸受鋼、焼入れ	51.2	10	4個
10	鉄	鉄	熱処理鋼、1200±100 N/mm²	軸受鋼、焼入れ	26.7	10	4個
10	鉄	鉄	熱処理鋼、1200±100 N/mm²	軸受鋼、焼入れ	41.7	10	4個
10	鉄	鉄	熱処理鋼、1200±100 N/mm²	軸受鋼、焼入れ	61.7	10	4個
12	鉄	鉄	熱処理鋼、1200±100 N/mm²	軸受鋼、焼入れ	32	10	3個
12	鉄	鉄	熱処理鋼、1200±100 N/mm²	軸受鋼、焼入れ	52	10	3個
12	鉄	鉄	熱処理鋼、1200±100 N/mm²	軸受鋼、焼入れ	82	10	3個
16	鉄	鉄	熱処理鋼、1200±100 N/mm²	軸受鋼、焼入れ	43.3	10	3個
16	鉄	鉄	熱処理鋼、1200±100 N/mm²	軸受鋼、焼入れ	63.3	10	2個
16	鉄	鉄	熱処理鋼、1200±100 N/mm²	軸受鋼、焼入れ	83.3	10	2個
20	鉄	鉄	熱処理鋼、1200±100 N/mm²	軸受鋼、焼入れ	54.2	10	2個
20	鉄	鉄	熱処理鋼、1200±100 N/mm²	軸受鋼、焼入れ	84.2	10	2個
20	鉄	鉄	熱処理鋼、1200±100 N/mm²	軸受鋼、焼入れ	104.2	10	1個
24	鉄	鉄	熱処理鋼、1200±100 N/mm²	軸受鋼、焼入れ	64.7	10	1個
24	鉄	鉄	熱処理鋼、1200±100 N/mm²	軸受鋼、焼入れ	94.7	10	1個
24	鉄	鉄	熱処理鋼、1200±100 N/mm²	軸受鋼、焼入れ	124.7	10	1個
6	ステンレス	ステンレス	ステンレス鋼1.4305（SUS303相当）	ステンレス鋼、焼入れ	20.8	10	4個
6	ステンレス	ステンレス	ステンレス鋼1.4305（SUS303相当）	ステンレス鋼、焼入れ	30.8	10	4個
6	ステンレス	ステンレス	ステンレス鋼1.4305（SUS303相当）	ステンレス鋼、焼入れ	40.8	10	4個
8	ステンレス	ステンレス	ステンレス鋼1.4305（SUS303相当）	ステンレス鋼、焼入れ	21.2	10	3個
8	ステンレス	ステンレス	ステンレス鋼1.4305（SUS303相当）	ステンレス鋼、焼入れ	36.2	10	3個
8	ステンレス	ステンレス	ステンレス鋼1.4305（SUS303相当）	ステンレス鋼、焼入れ	51.2	10	3個
10	ステンレス	ステンレス	ステンレス鋼1.4305（SUS303相当）	ステンレス鋼、焼入れ	26.7	10	3個
10	ステンレス	ステンレス	ステンレス鋼1.4305（SUS303相当）	ステンレス鋼、焼入れ	41.7	10	3個
10	ステンレス	ステンレス	ステンレス鋼1.4305（SUS303相当）	ステンレス鋼、焼入れ	61.7	10	2個
12	ステンレス	ステンレス	ステンレス鋼1.4305（SUS303相当）	ステンレス鋼、焼入れ	32	10	2個
12	ステンレス	ステンレス	ステンレス鋼1.4305（SUS303相当）	ステンレス鋼、焼入れ	52	10	2個
12	ステンレス	ステンレス	ステンレス鋼1.4305（SUS303相当）	ステンレス鋼、焼入れ	82	10	2個
16	ステンレス	ステンレス	ステンレス鋼1.4305（SUS303相当）	ステンレス鋼、焼入れ	43.3	10	1個
16	ステンレス	ステンレス	ステンレス鋼1.4305（SUS303相当）	ステンレス鋼、焼入れ	63.3	10	1個
16	ステンレス	ステンレス	ステンレス鋼1.4305（SUS303相当）	ステンレス鋼、焼入れ	83.3	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,002円 ( 1,102円 )	9日目
1,097円 ( 1,207円 )	9日目
1,360円 ( 1,496円 )	9日目
1,162円 ( 1,278円 )	9日目
1,190円 ( 1,309円 )	9日目
1,232円 ( 1,355円 )	9日目
1,426円 ( 1,569円 )	9日目
1,451円 ( 1,596円 )	9日目
1,556円 ( 1,712円 )	9日目
1,754円 ( 1,929円 )	9日目
2,013円 ( 2,214円 )	9日目
1,999円 ( 2,199円 )	9日目
2,275円 ( 2,503円 )	9日目
2,451円 ( 2,696円 )	9日目
2,562円 ( 2,818円 )	9日目
3,660円 ( 4,026円 )	9日目
3,601円 ( 3,961円 )	9日目
3,845円 ( 4,230円 )	9日目
5,813円 ( 6,394円 )	9日目
6,689円 ( 7,358円 )	9日目
7,123円 ( 7,835円 )	9日目
1,457円 ( 1,603円 )	9日目
1,487円 ( 1,636円 )	9日目
1,484円 ( 1,632円 )	9日目
1,676円 ( 1,844円 )	9日目
1,817円 ( 1,999円 )	9日目
2,064円 ( 2,270円 )	9日目
2,200円 ( 2,420円 )	9日目
2,327円 ( 2,560円 )	9日目
2,453円 ( 2,698円 )	9日目
2,667円 ( 2,934円 )	9日目
2,800円 ( 3,080円 )	9日目
2,955円 ( 3,251円 )	9日目
3,820円 ( 4,202円 )	9日目
3,962円 ( 4,358円 )	9日目
4,418円 ( 4,860円 )	9日目

詳細情報

基本情報

基本情報

【用途】
・ワークに対して垂直でない場合でも固定、締め付け、サポートなどに使用できます

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

セッティング・スクリューヘッド付、完全ボール付のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品セッティング・スクリューヘッド付、完全ボール付	セッティング・スクリューヘッド無し、完全ボール付	セッティング・スクリューヘッド付、平面ボール付	セッティング・スクリューヘッド付、ボール反転防止機構付	セッティング・スクリューヘッド無し、面取りボール付	セッティング・スクリューヘッド無し、ボール反転防止機構付
メーカー	ロームヘルドハルダー	ロームヘルドハルダー	ロームヘルドハルダー	ロームヘルドハルダー	ロームヘルドハルダー	ロームヘルドハルダー
通常価格	1,002円-	702円 -	1,340円 -	2,873円 -	1,200円 -	2,436円 -
通常出荷日	9日目	9日目	9日目	9日目	9日目	9日目
先端形状	球面	球面	-	-	-	-
ねじ種類	ボルトタイプ	全ねじタイプ	ボルトタイプ	ボルトタイプ	全ねじタイプ	全ねじタイプ
