ボール・ロック・ピン セルフ・ロッキング、ストレートタイプ
- 通常単価(税別)
- 4,001円～32,140円
- 税込単価
- 4,401円～35,354円
【特長】・耐食性。・指をかけやすい凹み部をもったコンパクトな形状。・高張力で硬化処理した材料なので、強...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
**ステンレス鋼1.4542 仕様のものはこの線で識別。
製品仕様
材質
- ピン部：ステンレス鋼1.4305 （ SUS303相当）/ステンレス鋼1.4542 （SUS630相当）、析出硬化処理
- バネ：ステンレス鋼
マーキング
- ステンレス鋼1.4542仕様の製品は、ポールの下の線で識別
規格表
1）せん断強度はDIN50141に類似。
1）せん断強度はDIN50141に類似。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,251円 ( 4,676円 ) | 9日目 |
4,544円 ( 4,998円 ) | 9日目 |
4,328円 ( 4,761円 ) | 9日目 |
4,207円 ( 4,628円 ) | 9日目 |
4,558円 ( 5,014円 ) | 9日目 |
4,305円 ( 4,736円 ) | 9日目 |
4,002円 ( 4,402円 ) | 9日目 |
4,001円 ( 4,401円 ) | 9日目 |
4,831円 ( 5,314円 ) | 9日目 |
4,488円 ( 4,937円 ) | 9日目 |
4,370円 ( 4,807円 ) | 9日目 |
4,774円 ( 5,251円 ) | 9日目 |
4,788円 ( 5,267円 ) | 在庫品1日目当日出荷可能 |
4,702円 ( 5,172円 ) | 9日目 |
4,638円 ( 5,102円 ) | 9日目 |
4,796円 ( 5,276円 ) | 9日目 |
4,796円 ( 5,276円 ) | 9日目 |
5,172円 ( 5,689円 ) | 9日目 |
4,717円 ( 5,189円 ) | 9日目 |
4,717円 ( 5,189円 ) | 9日目 |
6,346円 ( 6,981円 ) | 9日目 |
6,346円 ( 6,981円 ) | 9日目 |
6,762円 ( 7,438円 ) | 9日目 |
6,762円 ( 7,438円 ) | 9日目 |
6,762円 ( 7,438円 ) | 9日目 |
6,647円 ( 7,312円 ) | 9日目 |
6,623円 ( 7,285円 ) | 9日目 |
7,153円 ( 7,868円 ) | 9日目 |
6,457円 ( 7,103円 ) | 9日目 |
6,785円 ( 7,464円 ) | 9日目 |
6,746円 ( 7,421円 ) | 9日目 |
6,746円 ( 7,421円 ) | 9日目 |
6,746円 ( 7,421円 ) | 9日目 |
6,883円 ( 7,571円 ) | 9日目 |
7,240円 ( 7,964円 ) | 9日目 |
7,112円 ( 7,823円 ) | 9日目 |
7,413円 ( 8,154円 ) | 9日目 |
11,494円 ( 12,643円 ) | 9日目 |
11,494円 ( 12,643円 ) | 9日目 |
11,494円 ( 12,643円 ) | 9日目 |
11,494円 ( 12,643円 ) | 9日目 |
11,494円 ( 12,643円 ) | 9日目 |
12,384円 ( 13,622円 ) | 9日目 |
12,384円 ( 13,622円 ) | 9日目 |
13,153円 ( 14,468円 ) | 9日目 |
20,195円 ( 22,215円 ) | 9日目 |
20,999円 ( 23,099円 ) | 9日目 |
22,035円 ( 24,239円 ) | 9日目 |
22,882円 ( 25,170円 ) | 9日目 |
4,891円 ( 5,380円 ) | 9日目 |
5,081円 ( 5,589円 ) | 9日目 |
4,882円 ( 5,370円 ) | 9日目 |
4,891円 ( 5,380円 ) | 9日目 |
5,177円 ( 5,695円 ) | 9日目 |
4,934円 ( 5,427円 ) | 9日目 |
4,934円 ( 5,427円 ) | 9日目 |
4,981円 ( 5,479円 ) | 9日目 |
5,462円 ( 6,008円 ) | 9日目 |
5,448円 ( 5,993円 ) | 9日目 |
5,708円 ( 6,279円 ) | 9日目 |
詳細情報
基本情報
【特長】
・耐食性。
・指をかけやすい凹み部をもったコンパクトな形状。
・高張力で硬化処理した材料なので、強度や耐摩耗性が高い（ステンレス鋼1.4542のタイプ）。
・保持ケーブル（EH22400.0970／0974；別売り）の取付可能（他の取付方法はお問合せ下さい）。
・使用温度範囲：+250℃まで。
【用途】
・部品や加工品をスピーディに固定、ロック、交換、位置決めします。頻繁に着脱を繰り返す個所に最適です。

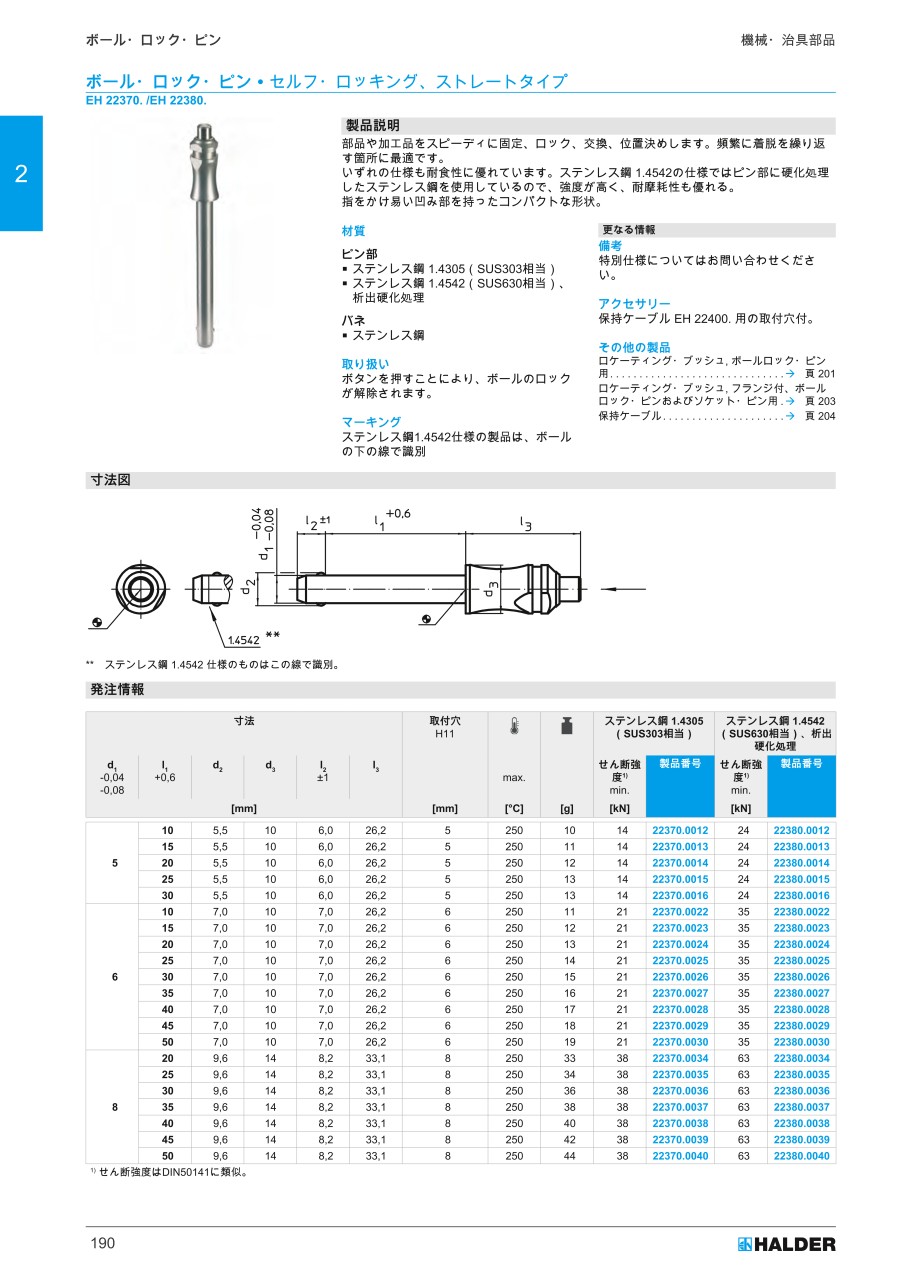

カタログ
