メカニカル部品技術窓口
絞り込み条件
未確定：候補が28型番あります。
導入側外径 D1(mm)
~mm- 6
- 8
- 10
- 12
- 16
- 20
- 25
取付側外径 d(mm)
~mm- 4
- 6
- 8
- 12
寸法 l1(mm)
~mm- 7
- 10
- 12
- 13
- 15
- 16
- 18
- 22
- 25
タイプ
~mm- 22630.0220
- 22630.0221
- 22630.0222
- 22630.0223
- 22630.0224
- 22630.0225
- 22630.0226
- 22630.0227
- 22630.0228
- 22630.0229
- 22630.0230
- 22630.0231
- 22630.0232
- 22630.0233
- 22630.0240
- 22630.0241
- 22630.0242
- 22630.0243
- 22630.0244
- 22630.0245
- 22630.0246
- 22630.0247
- 22630.0248
- 22630.0249
- 22630.0250
- 22630.0251
- 22630.0252
- 22630.0253
CAD
- 2D
- 3D
出荷日
- すべて
- 9日以内
位置決めピン 固定用貫通穴付
- 通常単価(税別)
- 2,908円～8,136円
- 税込単価
- 3,199円～8,950円
【特長】・通常は圧入のみで使用しますが、サイズ6を除き、上または下からビスで固...
詳細情報を確認する
未確定：候補が28型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
図1
図2
応用例
製品仕様
図1 外観
図2 外観
・材質：焼入れ鋼、浸炭焼入れ、黒染、研磨

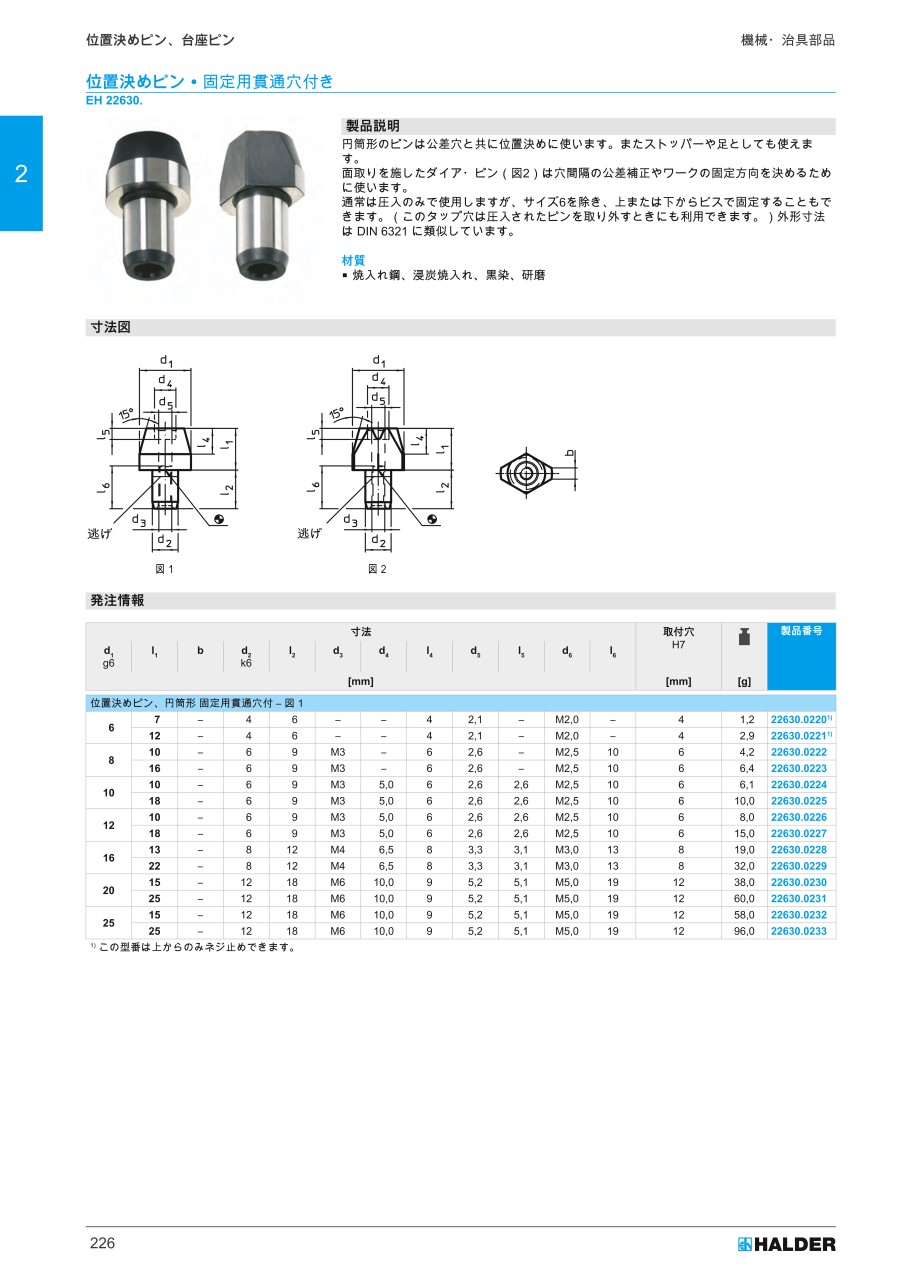

規格表
1） この型番は上からのみネジ止めできます。
1） この型番は上からのみネジ止めできます。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,908円 ( 3,199円 ) | 9日目 |
2,921円 ( 3,213円 ) | 9日目 |
2,931円 ( 3,224円 ) | 9日目 |
2,982円 ( 3,280円 ) | 9日目 |
3,034円 ( 3,337円 ) | 9日目 |
3,181円 ( 3,499円 ) | 9日目 |
3,266円 ( 3,593円 ) | 9日目 |
3,402円 ( 3,742円 ) | 9日目 |
4,297円 ( 4,727円 ) | 9日目 |
4,392円 ( 4,831円 ) | 9日目 |
4,855円 ( 5,341円 ) | 9日目 |
5,034円 ( 5,537円 ) | 9日目 |
5,296円 ( 5,826円 ) | 9日目 |
5,762円 ( 6,338円 ) | 9日目 |
3,829円 ( 4,212円 ) | 9日目 |
5,896円 ( 6,486円 ) | 9日目 |
4,431円 ( 4,874円 ) | 9日目 |
4,580円 ( 5,038円 ) | 9日目 |
4,720円 ( 5,192円 ) | 9日目 |
4,806円 ( 5,287円 ) | 9日目 |
4,773円 ( 5,250円 ) | 9日目 |
4,969円 ( 5,466円 ) | 9日目 |
5,956円 ( 6,552円 ) | 9日目 |
6,325円 ( 6,958円 ) | 9日目 |
6,767円 ( 7,444円 ) | 9日目 |
7,481円 ( 8,229円 ) | 9日目 |
6,922円 ( 7,614円 ) | 9日目 |
8,136円 ( 8,950円 ) | 9日目 |
詳細情報
基本情報
【特長】
・通常は圧入のみで使用しますが、サイズ6を除き、上または下からビスで固定することもできます。（このタップ穴は圧入されたピンを取り外すときにも利用できます。）外形寸法はDIN6321に類似しています。
【用途】
・円筒形のピンは公差穴と共に位置決めに使います。またストッパーや足としても使えます。
・面取りを施したダイア・ピンは穴間隔の公差補正やワークの固定方向を決めるために使います。
カタログ
位置決めピン 固定用貫通穴付のレビュー
装置の位置決めに
5
5.02019/09/21
装置の位置決めに、バリエーションが豊富で、汎用装置に活用しています。便利です。60p3
1人が参考にしています。
