位置決めピン DIN6321
- 通常単価(税別)
- 1,966円～6,982円
- 税込単価
- 2,163円～7,680円
【特長】・円筒形のピン（22630.0011～0014型）は高さがh9公差を持...
詳細情報を確認する未確定：候補が32型番あります。
商品情報

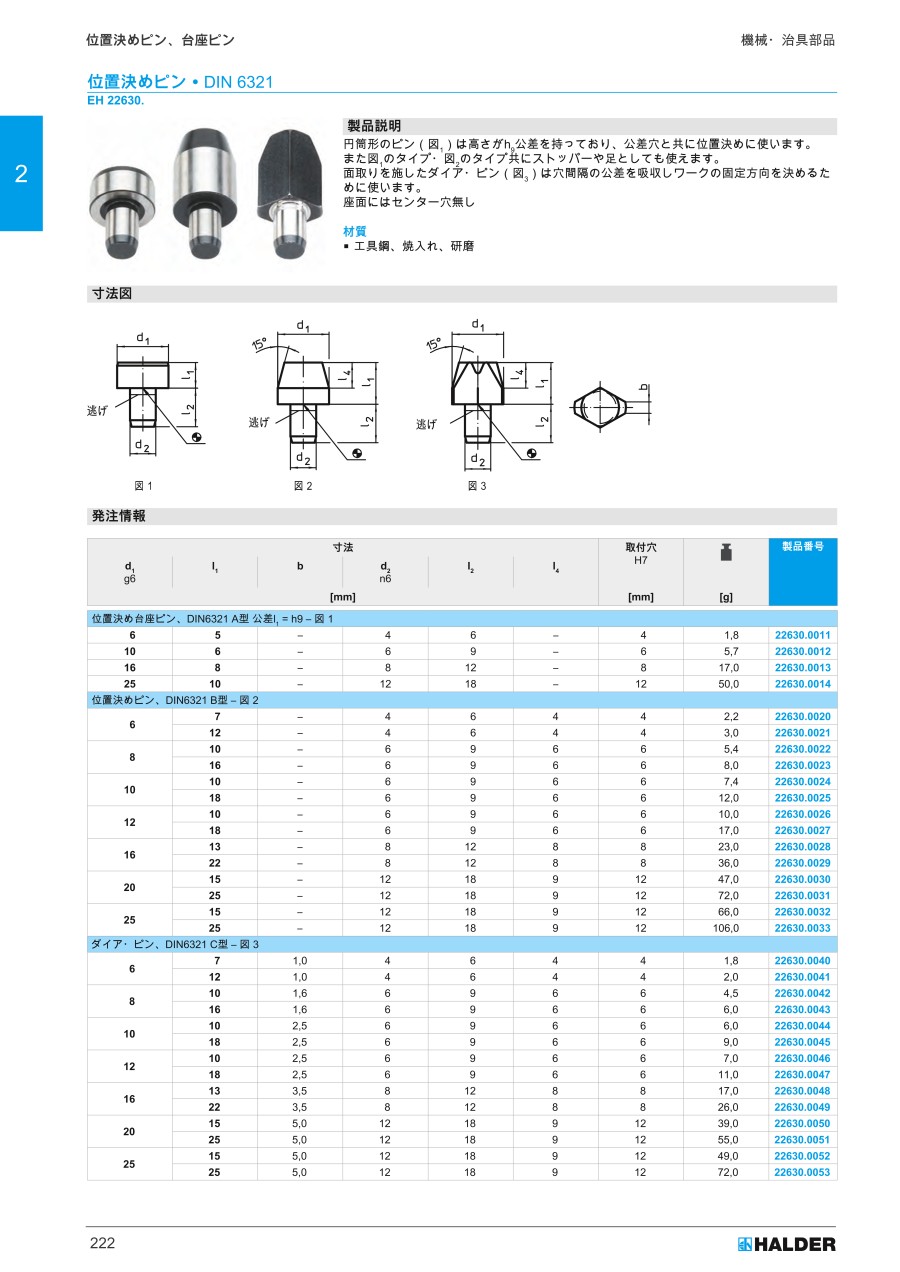

外形図
図1
図2
図3
応用例
製品仕様
図1 外観
図2 外観
図3 外観
- 材質：工具鋼、焼入れ、研磨
規格表
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,966円 ( 2,163円 ) | 9日目 |
2,164円 ( 2,380円 ) | 9日目 |
2,424円 ( 2,666円 ) | 9日目 |
3,233円 ( 3,556円 ) | 9日目 |
2,499円 ( 2,749円 ) | 9日目 |
2,509円 ( 2,760円 ) | 9日目 |
2,528円 ( 2,781円 ) | 9日目 |
2,571円 ( 2,828円 ) | 9日目 |
2,584円 ( 2,842円 ) | 9日目 |
2,603円 ( 2,863円 ) | 9日目 |
2,677円 ( 2,945円 ) | 9日目 |
2,739円 ( 3,013円 ) | 9日目 |
3,005円 ( 3,306円 ) | 9日目 |
3,024円 ( 3,326円 ) | 9日目 |
3,676円 ( 4,044円 ) | 9日目 |
4,009円 ( 4,410円 ) | 9日目 |
4,115円 ( 4,527円 ) | 9日目 |
4,519円 ( 4,971円 ) | 9日目 |
2,667円 ( 2,934円 ) | 9日目 |
2,719円 ( 2,991円 ) | 9日目 |
2,836円 ( 3,120円 ) | 9日目 |
2,866円 ( 3,153円 ) | 9日目 |
3,181円 ( 3,499円 ) | 9日目 |
3,233円 ( 3,556円 ) | 9日目 |
3,139円 ( 3,453円 ) | 9日目 |
3,444円 ( 3,788円 ) | 9日目 |
3,693円 ( 4,062円 ) | 9日目 |
4,467円 ( 4,914円 ) | 9日目 |
5,251円 ( 5,776円 ) | 9日目 |
5,342円 ( 5,876円 ) | 9日目 |
5,323円 ( 5,855円 ) | 9日目 |
6,982円 ( 7,680円 ) | 9日目 |
詳細情報
基本情報
【特長】
・円筒形のピン（22630.0011～0014型）は高さがh9公差を持っており、公差穴と共に位置決めに使います。
・22630.0011～0014型と22630.0020～0033型は共にストッパーや足としても使えます。
・面取りを施したダイア・ピン（22630.0040～0053型）は穴間隔の公差を吸収しワークの固定方向を決めるために使います。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
位置決めピン DIN6321のレビュー
装置の位置決めに
5
5.02019/09/21
装置の位置決めに、バリエーションが豊富で、汎用装置に活用しています。便利です。
1人が参考にしています。
