エアコン配管副部材 NEW貫通スリーブ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 材質：PE
- 色調：アイボリー
NFPの各パーツ名称
組合せ寸法表
| パーツの組合せ | 長さ調整範囲 | NFPの必要数量 |
|---|---|---|
| A+B | 99～105mm | 1セット |
| A+C | ||
| A+B+C | 127～180mm | 1セット |
| A+B+B+C | 196～255mm | 2セット |
| A+B+B+B+C | 265～330mm | 3セット |
※各パーツ同士のネジ込みシロは、24mm以上確保してください。
上記調整範囲は、各パーツの組合せシロを24mmとした場合の数値です。
※パーツBまたはパーツCにウォールキャップNWCを取り付けても、寸法はかわりません。
※パーツAを取り外して、ウォールキャップを両端に取り付ける場合は約10mm短くなります。
規格表
| 型番 | A（外径） | B（内径） | C | コアドリル径 |
|---|---|---|---|---|
| NFP-60 | 61.5 | 50.5 | 85 | 65 |
| NFP-65 | 66.5 | 55.5 | 90 | 70 |
| NFP-75 | 76.5 | 65.5 | 100 | 80 |
注意・禁止事項
- 接合部やかん合部、貫通部などには必ずコーキング処理やパテ埋めなどを施し、防水処理を行てください。
- 製品の構造上、105～127mmの間は長さ調整ができません。
詳細情報
基本情報
【特長】
・壁厚約100～180mmまで長さが可変できるアイデア設計のため壁厚に合せ貫通スリーブをカットする必要がありません。
・ウォールキャップと、貫通スリーブのねじ部（かん合部）に余裕を持たせているため貫通穴の傾斜（約5°）にフィットします。
・穴ブタは3サイズ共通です。
・施工後一体構造となるためコーキング仕上も簡単に行え、雨水や虫が入りません。
・建物の色調とマッチするアイボリー仕上です。
【用途】
・貫通スリーブ。

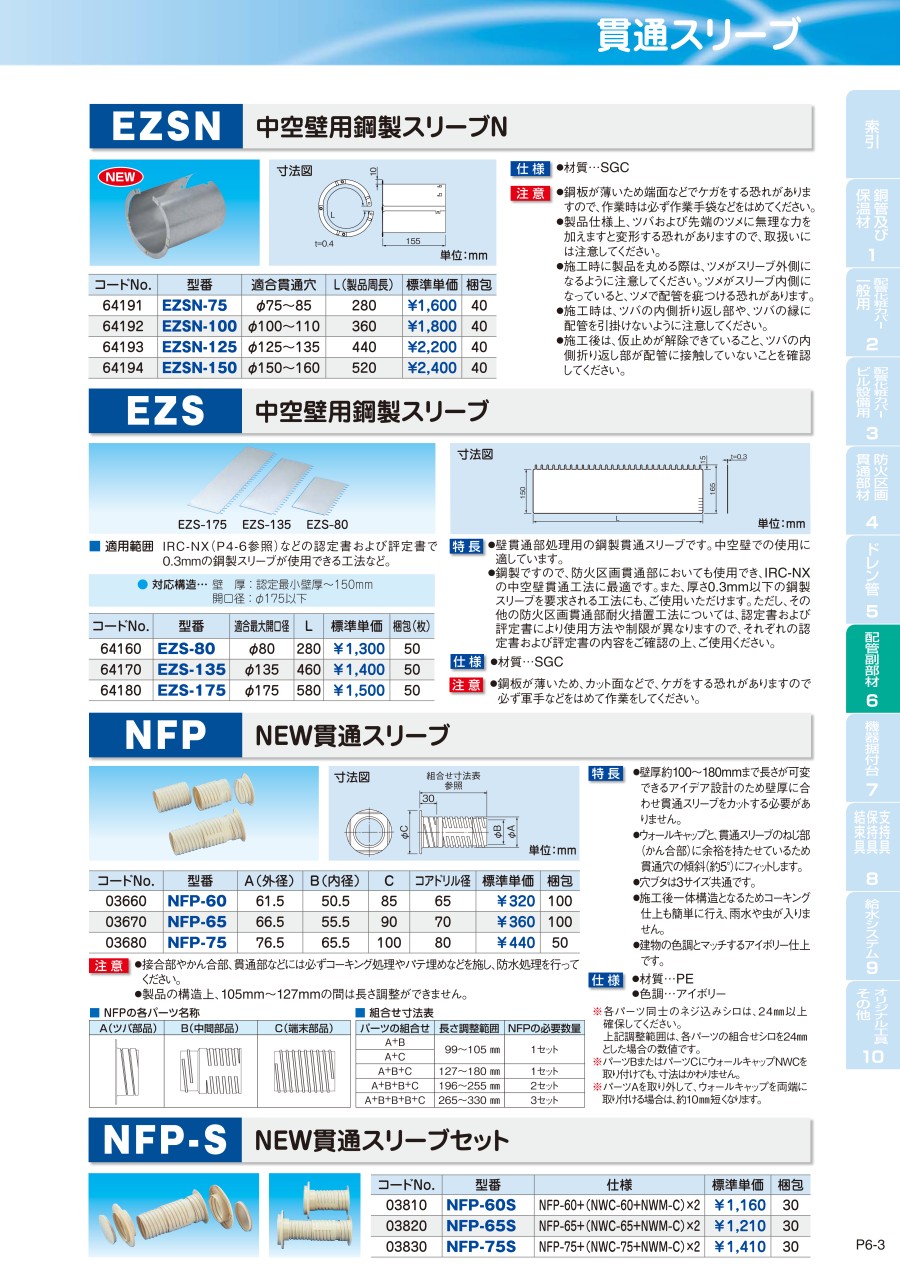

カタログ
