ミニチュアボールバルブ（外×内ねじ型）
- 通常単価(税別)
- 814円～2,189円
- 税込単価
- 895円～2,408円
通常出荷日：6日目～7日目
【特長】ワンタッチ着脱式ハンドルです。【用途】水、油、空気用です。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
部品名と材質
■性能
《使用流体》上水道水、油、エアー
《使用流体》上水道水、油、エアー
- 最高許容圧力：1.0MPa
- 使用温度：1～80℃
- ストレート
ボール内径 6.0：Cv値2.0
ボール内径 8.0：Cv値3.6 - アングル
ボール内径 6.0：Cv値1.0
規格表
| 型番 | 呼 | A | B | C | D | ボール内径 | |
|---|---|---|---|---|---|---|---|
| ブルー | オレンジ | ||||||
| 651-803-3 | 651-903-3 | 3 | Rc1/8 | R1/8 | 49.4 | 30.0 | 6.0 |
| 651-803-6 | 651-903-6 | 6 | Rc1/4 | R1/4 | 49.4 | 30.0 | 6.0 |
| 651-803-10 | 651-903-10 | 10 | Rc3/8 | R3/8 | 59.6 | 31.5 | 8.0 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
814円 ( 895円 ) | 7日目 |
1,689円 ( 1,858円 ) | 7日目 |
929円 ( 1,022円 ) | 6日目 |
814円 ( 895円 ) | 6日目 |
1,689円 ( 1,858円 ) | 6日目 |
2,189円 ( 2,408円 ) | 7日目 |

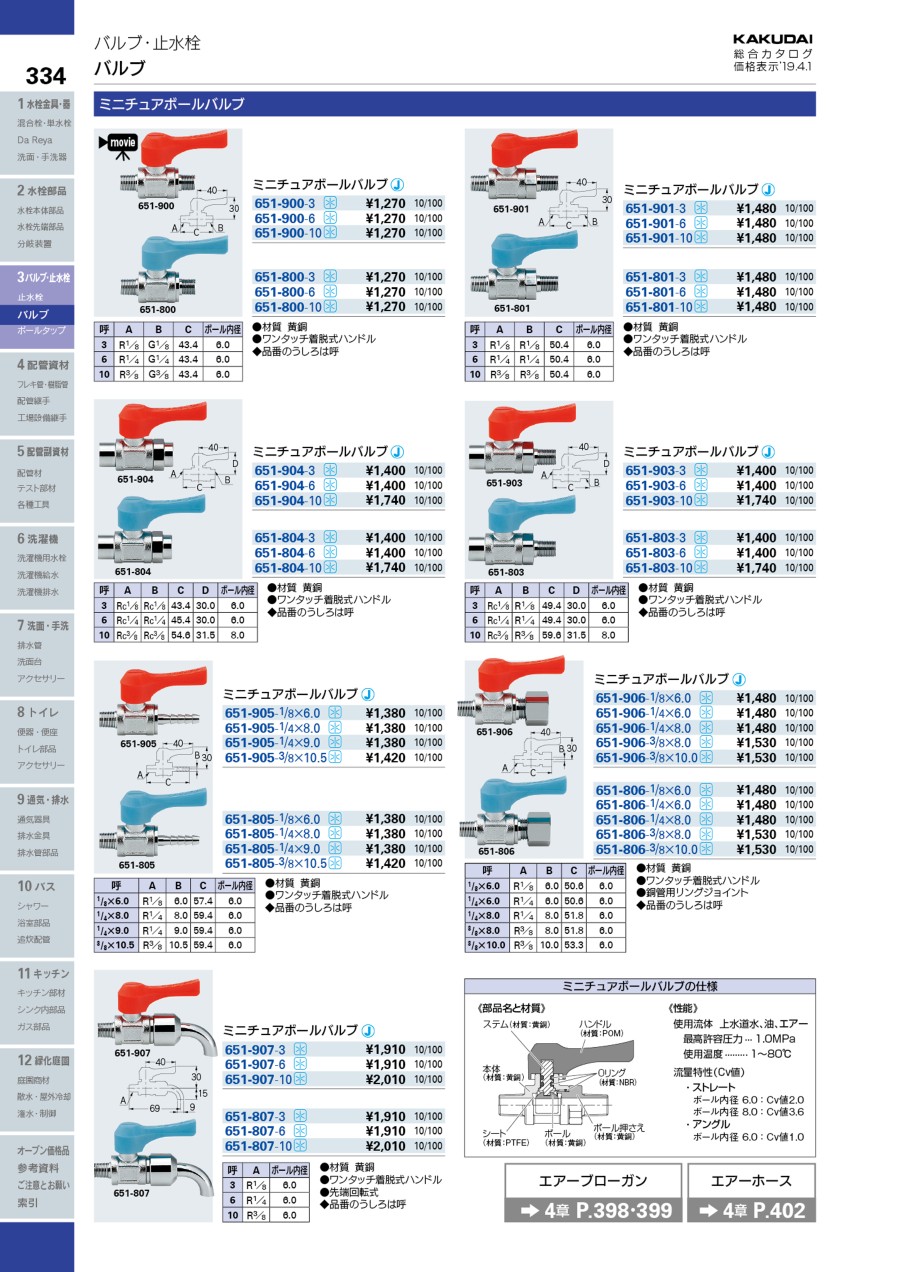

カタログ
