ミラック光学

スライダー 30mm 摺動

カタログ

通常単価(税別): 26,641円

税込単価: 29,305円

通常出荷日：3日目

思いどおりのなめらかな動作。【特長】・Φ14シャフト取付穴の中心から光軸まで90mmです

よく一緒に見られています

ミラック光学

通常出荷日：3 日目

よく一緒に見られています

ミラック光学

通常出荷日：3 日目

ｽﾗｲﾀﾞｰ

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

ｽﾗｲﾀﾞｰの仕様・寸法情報

送り方式

ラック&ピニオン

移動ガイド

アリ溝

種類

Z軸ステージ

透過穴(テーブルセンタ穴)

なし

送りツマミ位置

全軸サイド

クランプ

なし

Z軸ステージ面

垂直

光学系取付穴径(mm)

ストローク(Z距離)(mm)

±30

RoHS2（10物質）?

対応

商品情報
型番リスト
詳細情報

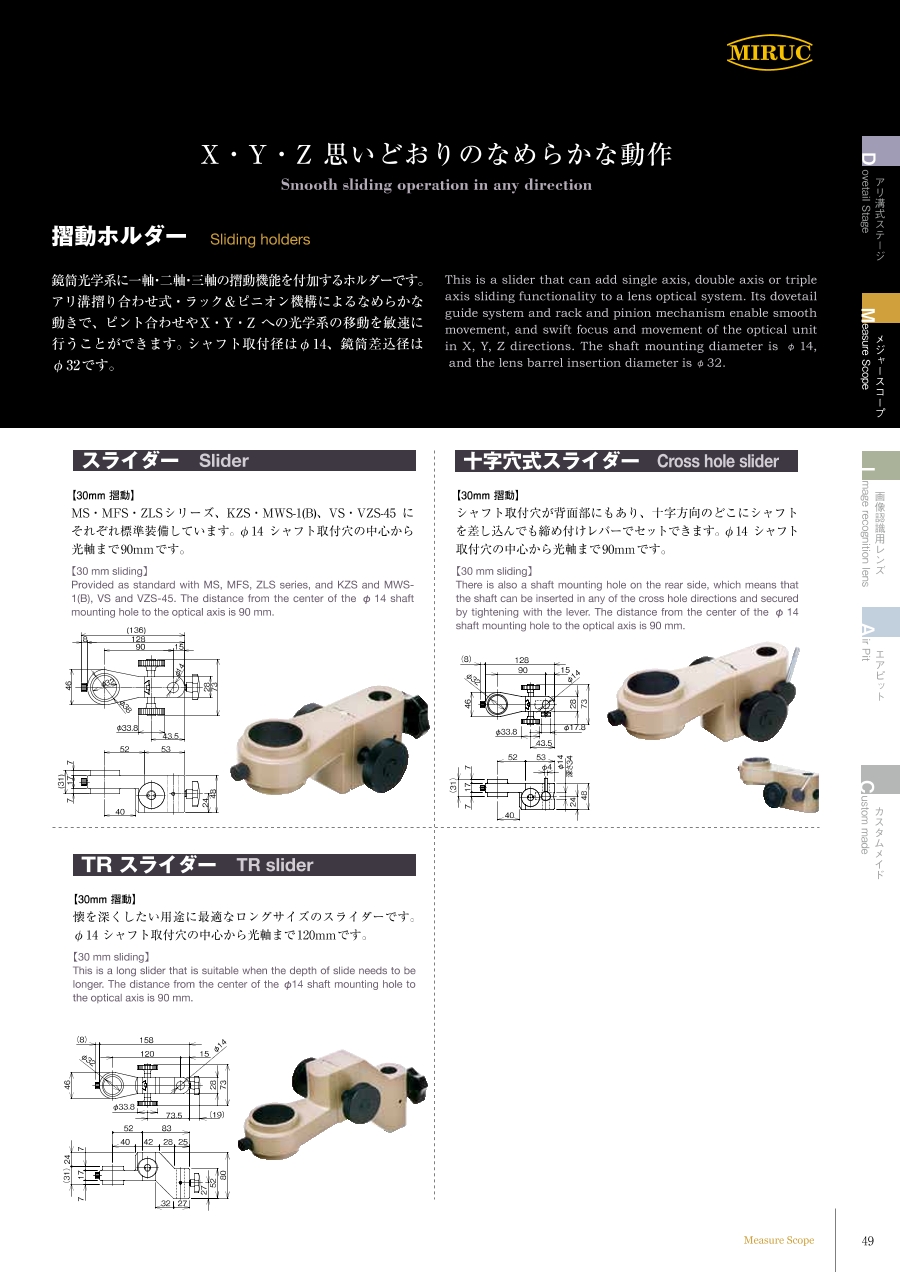

カタログ

商品情報

外形図

製品仕様

鏡筒光学系に一軸・二軸・三軸の摺動機能を付加するホルダーです。
アリ溝摺り合わせ式・ラック＆ピニオン機構によるなめらかな動きで、ピント合わせやX・Y・Zへの光学系の移動を敏速に行うことができます。
シャフト取付径はφ14、鏡筒差込径はφ32です。

型番リスト

表示件数

型番

ｽﾗｲﾀﾞｰ

RoHS2（10物質）?	最小発注数量

対応

1個

通常単価(税別) (税込単価)	通常出荷日

26,641円

( 29,305円 )

3日目

詳細情報

基本情報

基本情報

思いどおりのなめらかな動作。
【特長】
・Φ14シャフト取付穴の中心から光軸まで90mmです

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スライダー 30mm 摺動の型番ｽﾗｲﾀﾞｰのページです。型番ｽﾗｲﾀﾞｰに関する仕様情報を記載しております。

スライダー 30mm 摺動のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品スライダー 30mm 摺動	摺動ホルダー（取付けシャフト径Φ16）	AX スライダー	FA スライダー	PA スライダー	TR スライダー
メーカー	ミラック光学	ミラック光学	ミラック光学	ミラック光学	ミラック光学	ミラック光学
通常価格	26,641円	40,077円 -	27,822円	42,638円	30,053円	39,309円
通常出荷日	3日目	5日目	3日目	3日目	3日目	3日目
送り方式	ラック&ピニオン	ラック&ピニオン	ラック&ピニオン	ラック&ピニオン	ラック&ピニオン	ラック&ピニオン
移動ガイド	アリ溝	アリ溝	アリ溝	アリ溝	アリ溝	アリ溝
種類	Z軸ステージ	Z軸ステージ	Z軸ステージ	多軸ステージ	Z軸ステージ	Z軸ステージ
透過穴(テーブルセンタ穴)	なし	なし	なし	なし	なし	なし
送りツマミ位置	全軸サイド	全軸センタ	全軸サイド	全軸サイド	全軸サイド	全軸サイド
