摺動ホルダー（取付けシャフト径Φ16）
- 通常単価(税別)
- 40,077円～42,382円
- 税込単価
- 44,085円～46,620円
通常出荷日：5日目

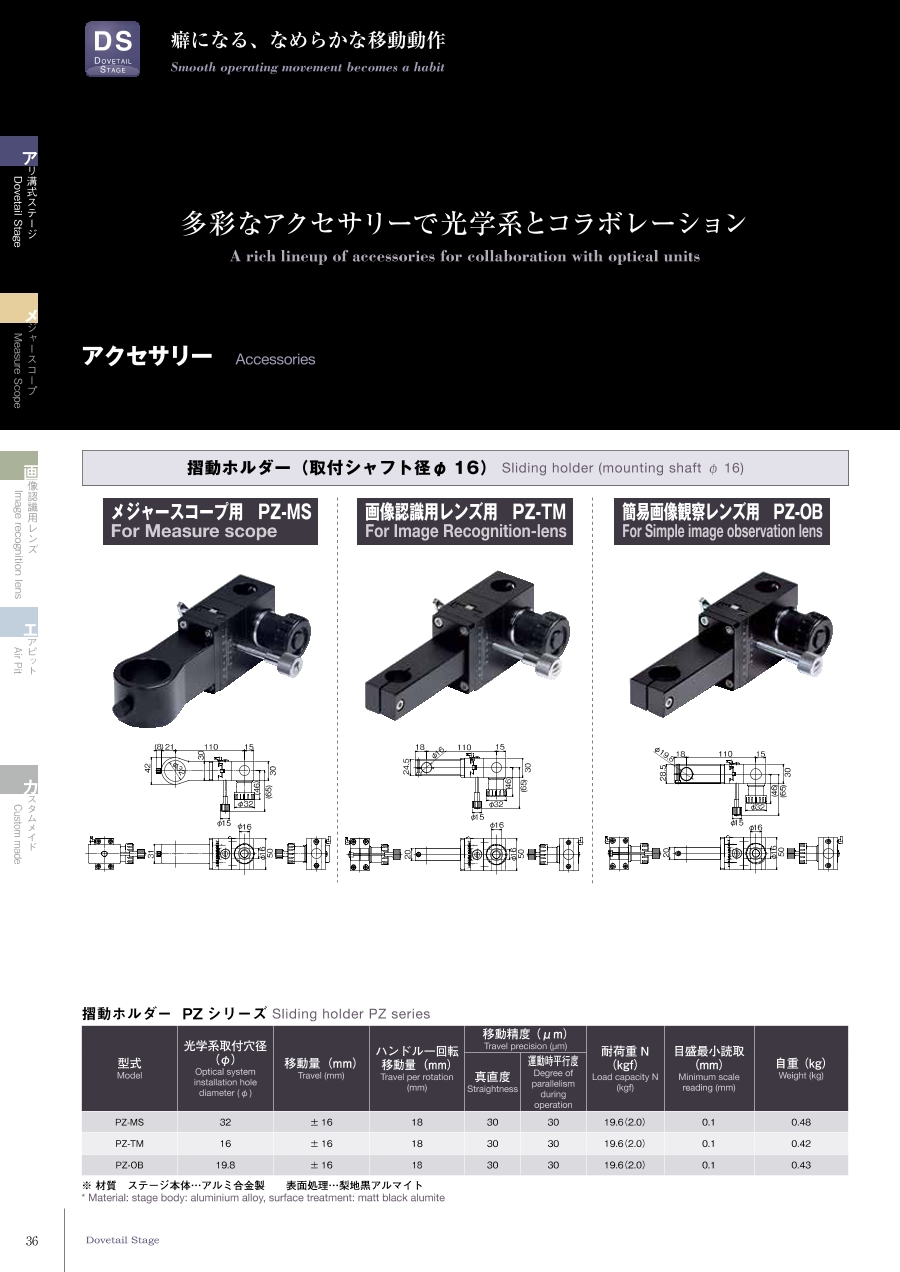

多彩なアクセサリーで光学系とコラボレーション。メジャースコープ用、画像認識用レンズ用、簡易画像観察レン...
詳細を確認未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
PZ-MS
PZ-TM
PZ-OB
製品仕様
材質
ステージ本体：アルミ合金製
表面処理：梨地黒アルマイト
| 型番 | 光学系取付穴径 （φ） | 移動量 （mm） | ハンドル一回転移動量 （mm） | 移動精度（μm） | 耐荷重N （kgf） | 目盛最小読取 （mm） | 自重 （kg） | |
|---|---|---|---|---|---|---|---|---|
| 真直度 | 運動時平行度 | |||||||
| PZ-MS | 32 | ±16 | 18 | 30 | 30 | 19.6（2.0） | 0.1 | 0.48 |
| PZ-TM | 16 | 0.42 | ||||||
| PZ-OB | 19.8 | 0.43 | ||||||
カタログ
摺動ホルダー（取付けシャフト径Φ16）のレビュー
自社製品検証用
4
4.02018/03/20
自社硬度計簡易検証用に購入。スタントと共に購入の為、そこそこの金額となったが、動作精度・使用感共に満足している。
