ミラック光学

モニター観察用鏡体ユニット

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 64,815円～142,593円特別価格

税込単価: 71,297円～156,852円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミラック光学

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミラック光学

通常出荷日：7 日目～

モニター化することで作業者の疲労を軽減し多人数による同時観察も可能

未確定：候補が23型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

MFS-1（B）

KZS-1（B）

MWS-1（B）

VS-45

VZS-45

製品仕様

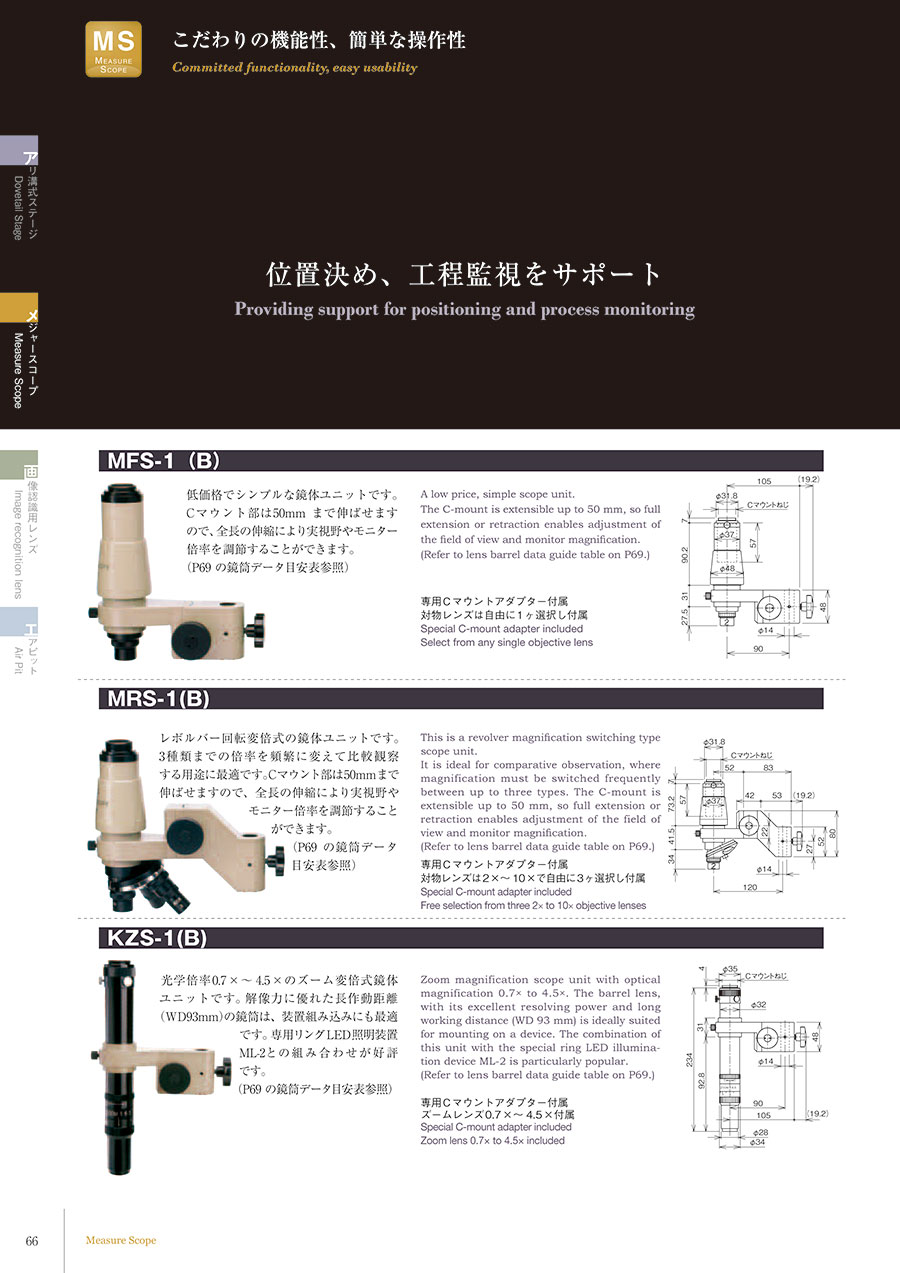

【位置決め、工程監視をサポート】

モニター観察用の鏡体ユニットです。モニター画面上に映像として拡大しますので、長時間の観察による作業者の疲労を軽減するとともに、作業工程の監視や微細な部品の検査などで省力化・効率化に大きく貢献することができます。また、多人数による同時観察もできますので、現場での指示や状況確認など作業の合理化にもつながります。各種スタンド・照明装置・CCDカメラ・液晶モニター・専用アームなどのシステム構成では省スペース化を実現し、機械・装置周辺や生産ラインなどの製造現場内でも手軽にご利用頂くことができます。

MFS-1（B）

低価格でシンプルな鏡体ユニットです。Cマウント部は50mmまで伸ばせますので、全長の伸縮により実視野やモニター倍率を調節することができます。（鏡筒データ目安表参照）

専用Cマウントアダプター付属
対物レンズは自由に1ヶ選択し付属

KZS-1（B）

光学倍率0.7×～ 4.5×のズーム変倍式鏡体ユニットです。解像力に優れた長作動距離（WD93mm）の鏡筒は、装置組み込みにも最適です。専用リングLED照明装置ML-2との組み合わせが好評です。（鏡筒データ目安表参照）

専用Cマウントアダプター付属
ズームレンズ0.7×～ 4.5×付属

MWS-1（B）

鏡面状のワーク観察にも適した同軸落射式の鏡体ユニットです。照明差込穴はφ8・φ12の照明が共用できる構造になっています。専用スポットLED照明装置ML-4との組み合わせが好評です。（鏡筒データ目安表参照）

専用Cマウントアダプター付属
対物レンズは2×～ 10×で自由に1ヶ選択し付属

VS-45

顕微鏡としての目視観察とモニター観察ができる二眼鏡体ユニットです。レバーで光路を切り替えることができます。接眼レンズ側のミクロメーターで位置決めや測定をし、さらにモニター画面上に拡大して微細な確認が必要な用途に最適です。（鏡筒データ目安表参照）

OC_D10×付属
対物レンズは自由に1ヶ選択し付属

VZS-45

ズーム変倍式の二眼鏡体ユニットです。二眼タイプの機能に加え、ズームによる連続的な拡大観察が可能です。専用リングLED照明装置ML-2との組み合わせが好評です。（鏡筒データ目安表参照）

OC_D10×付属
ズームレンズ0.7×～ 4.5×付属

商品特長詳細

鏡筒データ目安表

●MFS-1（B）・MWS-1（B）（Cマウントアダプター胴付き時）

（9インチモニター上）

-	実視野（縦×横×対角）mm			モニター倍率			作動距離
-	2/3 Inch CCD	1/2 Inch CCD	1/3 Inch CCD	2/3 Inch CCD	1/2 Inch CCD	1/3 Inch CCD	作動距離
OB_D1×	7×9.2×11	5.3×7×8.5	4×5.3×6.5	18.4×	24.6×	32.3×	196mm
OB_D2×	3.3×4.3×5.2	2.5×3.3×4	1.9×2.5×3	39.3×	51.5×	68×	93mm
OB_D3×	2.1×2.8×3.3	1.6×2.1×2.5	1.2×1.6×2	54×	79×	106×	67mm
OB_D4×	1.6×2×2.5	1.2×1.6×2	0.9×1.2×1.4	82×	110×	143×	52mm
OB_D5×	1.3×1.6×2	1×1.3×1.5	0.7×0.95×1.1	103×	138×	182×	42mm
OB_D6×	1×1.3×1.6	0.8×1×1.2	0.6×0.8×0.95	127×	164×	214×	34mm
OB_D8×	0.8×1×1.2	0.6×0.8×0.9	0.45×0.6×0.7	167×	222×	290×	27mm
OB_D10×	0.6×0.8×0.95	0.46×0.6×0.72	0.35×0.45×0.55	212×	280×	360×	20mm

●MFS-1（B）（Cマウントアダプターを50mm伸ばした時）

（9インチモニター上）

-	実視野（縦×横×対角）mm			モニター倍率			作動距離
-	2/3 Inch CCD	1/2 Inch CCD	1/3 Inch CCD	2/3 Inch CCD	1/2 Inch CCD	1/3 Inch CCD	作動距離
OB_D1×	4.2×5.5×6.5	3.1×4.1×5	2.4×3.2×3.8	31×	40×	54×	152mm
OB_D2×	2.3×3×3.5	1.6×2.3×2.7	1.3×1.7×2	58×	74×	100×	80mm
OB_D3×	1.5×2×2.4	1.2×1.6×1.9	0.9×1.2×1.4	82×	108×	142×	61mm
OB_D4×	1.2×1.6×1.9	0.9×1.2×1.5	0.7×0.9×1.1	108×	147×	188×	48mm
OB_D5×	1×1.3×1.5	0.7×0.95×1.2	0.55×0.72×0.9	136×	174×	232×	40mm
OB_D6×	0.8×1.1×1.3	0.6×0.8×1	0.45×0.6×0.75	162×	210×	280×	32mm
OB_D8×	0.6×0.8×1	0.46×0.61×0.75	0.35×0.46×0.55	214×	270×	360×	26mm
OB_D10×	0.5×0.65×0.8	0.38×0.5×0.6	0.3×0.38×0.45	266×	345×	455×	19.5mm

●KZS-1（B）・VZS-45

（9インチモニター上）

-	実視野（縦×横×対角）mm			モニター倍率			作動距離
-	2/3 Inch CCD	1/2 Inch CCD	1/3 Inch CCD	2/3 Inch CCD	1/2 Inch CCD	1/3 Inch CCD	作動距離
ズーム0.7	8.4×10.7×13	6.3×8.2×10	4.75×6.2×7.5	16×	21×	28×	93mm
ズーム1.0	5.8×7.4×9	4.4×5.65×6.8	3.28×4.32×5.2	23×	30×	40×	93mm
ズーム2.0	2.9×3.7×4.5	2.2×2.82×3.4	1.64×2.16×2.6	47×	60×	80×	93mm
ズーム3.0	1.95×2.5×3	1.5×1.9×2.3	1.1×1.43×1.73	70×	90×	120×	93mm
ズーム4.0	1.45×1.85×2.25	1.1×1.4×1.7	0.82×1.08×1.3	94×	122×	160×	93mm
ズーム4.5	1.3×1.65×2	0.96×1.28×1.55	0.72×0.98×1.18	105×	137×	176×	93mm

作動距離は93mm 均一です。

●VS-45

（9インチモニター上）

-	実視野（縦×横×対角）mm			モニター倍率			作動距離
-	2/3 Inch CCD	1/2 Inch CCD	1/3 Inch CCD	2/3 Inch CCD	1/2 Inch CCD	1/3 Inch CCD	作動距離
OB_D1×	5.6×7.2×8.8	4.2×5.5×6.7	3.1×4.2×5.2	20.4×	31×	41×	175mm
OB_D2×	2.8×3.8×4.6	2.1×2.75×3.3	1.6×2.1×2.5	40.6×	62×	80×	87mm
OB_D3×	2×2.5×3.1	1.4×1.83×2.2	1.15×1.4×1.7	70×	93×	123×	65mm
OB_D4×	1.3×1.8×2.3	1.03×1.39×1.7	0.8×1.04×1.3	93×	123×	162×	46mm
OB_D5×	1.1×1.4×1.9	0.83×1.1×1.36	0.71×0.85×1	116×	152×	204×	40mm
OB_D6×	0.9×1.2×1.5	0.7×0.93×1.2	0.52×0.7×0.83	142×	180×	246×	32mm
OB_D8×	0.6×0.8×1.1	0.51×0.69×0.84	0.39×0.52×0.62	190×	250×	325×	27mm
OB_D10×	0.55×0.71×0.87	0.41×0.55×0.66	0.31×0.41×0.5	230×	320×	405×	21mm

型番リスト

表示件数

型番

種類

商品タイプ

仕様

対物レンズ倍率

長さ

(mm)

RoHS?

最小発注数量

鏡筒	標準仕様	対物レンズ：1×～ 10×で自由に1 ヶ選択し付属	1×	90.2	10	1個
鏡筒	標準仕様	対物レンズ：1×～ 10×で自由に1 ヶ選択し付属	2×	90.2	10	1個
鏡筒	標準仕様	対物レンズ：1×～ 10×で自由に1 ヶ選択し付属	3×	90.2	10	1個
鏡筒	標準仕様	対物レンズ：1×～ 10×で自由に1 ヶ選択し付属	4×	90.2	10	1個
鏡筒	標準仕様	対物レンズ：1×～ 10×で自由に1 ヶ選択し付属	5×	90.2	10	1個
鏡筒	標準仕様	対物レンズ：1×～ 10×で自由に1 ヶ選択し付属	6×	90.2	10	1個
鏡筒	標準仕様	対物レンズ：1×～ 10×で自由に1 ヶ選択し付属	8×	90.2	10	1個
鏡筒	標準仕様	対物レンズ：1×～ 10×で自由に1 ヶ選択し付属	10×	90.2	10	1個
鏡筒	同軸落射仕様	対物レンズ：2 ×～ 10 ×で自由に1 ヶ選択し付属	2×	128.2	10	1個
鏡筒	同軸落射仕様	対物レンズ：2 ×～ 10 ×で自由に1 ヶ選択し付属	3×	128.2	10	1個
鏡筒	同軸落射仕様	対物レンズ：2 ×～ 10 ×で自由に1 ヶ選択し付属	4×	128.2	10	1個
鏡筒	同軸落射仕様	対物レンズ：2 ×～ 10 ×で自由に1 ヶ選択し付属	5×	128.2	10	1個
鏡筒	同軸落射仕様	対物レンズ：2 ×～ 10 ×で自由に1 ヶ選択し付属	6×	128.2	10	1個
鏡筒	同軸落射仕様	対物レンズ：2 ×～ 10 ×で自由に1 ヶ選択し付属	8×	128.2	10	1個
鏡筒	同軸落射仕様	対物レンズ：2 ×～ 10 ×で自由に1 ヶ選択し付属	10×	128.2	10	1個
鏡筒	二眼鏡体ユニット仕様	対物レンズ：1×～ 10×で自由に1 ヶ選択し付属	1×	103.2	10	1個
鏡筒	二眼鏡体ユニット仕様	対物レンズ：1×～ 10×で自由に1 ヶ選択し付属	2×	103.2	10	1個
鏡筒	二眼鏡体ユニット仕様	対物レンズ：1×～ 10×で自由に1 ヶ選択し付属	3×	103.2	10	1個
鏡筒	二眼鏡体ユニット仕様	対物レンズ：1×～ 10×で自由に1 ヶ選択し付属	4×	103.2	10	1個
鏡筒	二眼鏡体ユニット仕様	対物レンズ：1×～ 10×で自由に1 ヶ選択し付属	5×	103.2	10	1個
鏡筒	二眼鏡体ユニット仕様	対物レンズ：1×～ 10×で自由に1 ヶ選択し付属	6×	103.2	10	1個
鏡筒	二眼鏡体ユニット仕様	対物レンズ：1×～ 10×で自由に1 ヶ選択し付属	8×	103.2	10	1個
鏡筒	二眼鏡体ユニット仕様	対物レンズ：1×～ 10×で自由に1 ヶ選択し付属	10×	103.2	10	1個

通常単価(税別) (税込単価)	通常出荷日

64,815円59,629円 ( 65,592円 )	7日目
64,815円59,629円 ( 65,592円 )	7日目
64,815円59,629円 ( 65,592円 )	7日目
64,815円59,629円 ( 65,592円 )	7日目
64,815円59,629円 ( 65,592円 )	7日目
64,815円59,629円 ( 65,592円 )	7日目
64,815円59,629円 ( 65,592円 )	7日目
64,815円59,629円 ( 65,592円 )	7日目
99,383円89,444円 ( 98,388円 )	7日目
99,383円89,444円 ( 98,388円 )	7日目
99,383円89,444円 ( 98,388円 )	7日目
99,383円89,444円 ( 98,388円 )	7日目
99,383円89,444円 ( 98,388円 )	7日目
99,383円89,444円 ( 98,388円 )	7日目
99,383円89,444円 ( 98,388円 )	7日目
142,593円128,333円 ( 141,166円 )	7日目
142,593円128,333円 ( 141,166円 )	7日目
142,593円128,333円 ( 141,166円 )	7日目
142,593円128,333円 ( 141,166円 )	7日目
142,593円128,333円 ( 141,166円 )	7日目
142,593円128,333円 ( 141,166円 )	7日目
142,593円128,333円 ( 141,166円 )	7日目
142,593円128,333円 ( 141,166円 )	7日目

詳細情報

基本情報

基本情報

モニター化することで作業者の疲労を軽減し多人数による同時観察も可能

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
