対物レンズ系 接眼ミクロメーター

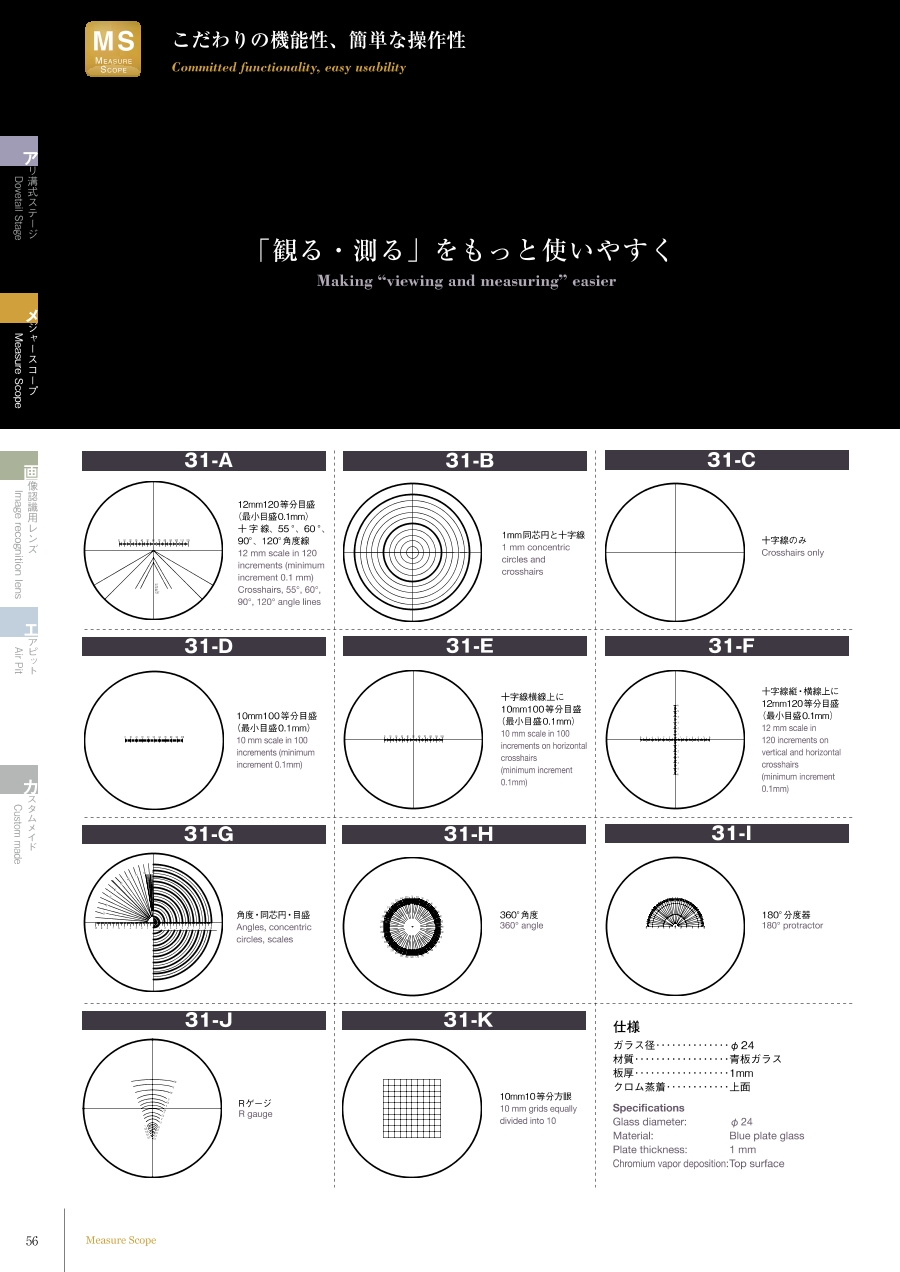

外形図

31-A

12mm120等分目盛（最小目盛0.1mm）
十字線、55°、60°、90°、120°角度線

31-B

1mm同芯円と十字線

31-C

十字線のみ

31-D

10mm100等分目盛（最小目盛0.1mm）

31-E

十字線横線上に10mm100等分目盛（最小目盛0.1mm）

31-F

十字線縦・横線上に12mm120等分目盛（最小目盛0.1mm）

31-G

角度・同芯円・目盛

31-H

360°角度

31-I

180°分度器

31-J

Rゲージ

31-K

10mm10等分方眼



製品仕様

製品仕様

• ガラス径・・・・・φ24
• 材質・・・・・・・・青板ガラス
• 板厚・・・・・・・・1mm
• クロム蒸着・・・上面

使用例

接眼ミクロメーターの着脱方法

• 1. 固定用セットネジ（1）を緩めると、接眼レンズ系全体（2）が鏡筒光学系から抜き取れます。
• 2. 接眼ミクロメーター（目盛ガラス）の着脱は、左図接眼レンズの（3）部をネジ回転することによりホルダーが取り外せます。取り外したホルダーの目盛ガラス抑え枠（4）をさらにネジ回転で取り外せば、接眼ミクロメーターの着脱ができます。

注意・禁止事項

1目盛の読みの換算方法と注意点

接眼ミクロメーターの目盛の読みは、実際に刻まれている最小1目の間隔を使用する対物レンズの倍率で割ると算出できます。
例として31-E（10mm100等分 = 最小1目0.1mm 刻み）では、以下のようになります。

対物レンズ 2×使用時 0.1÷ 2=0.05mm（最小1目の読み）
対物レンズ 5×使用時 0.1÷ 5=0.02mm（最小1目の読み）
対物レンズ10×使用時 0.1÷10=0.01mm（最小1目の読み）
