ミラック光学

接眼レンズ系 ダイレクト式Cマウントアダプター

接眼レンズ系 ダイレクト式Cマウントアダプター
未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品仕様

接眼レンズ系

略称OCD（視度補正式）
メジャースコープ用接眼レンズは、すべてにφ24ミクロメーターガラスを組み込むことができます。視度補正機能により視力に合わせた目盛線のピント合わせが可能です。


  • φ28用とφ30用の2種類がございます。
  • CCDカメラ等の電子倍率が掛かって拡大されますので、顕微鏡を肉眼で観察する場合に比べてモニターに映る実視野は狭くなります。

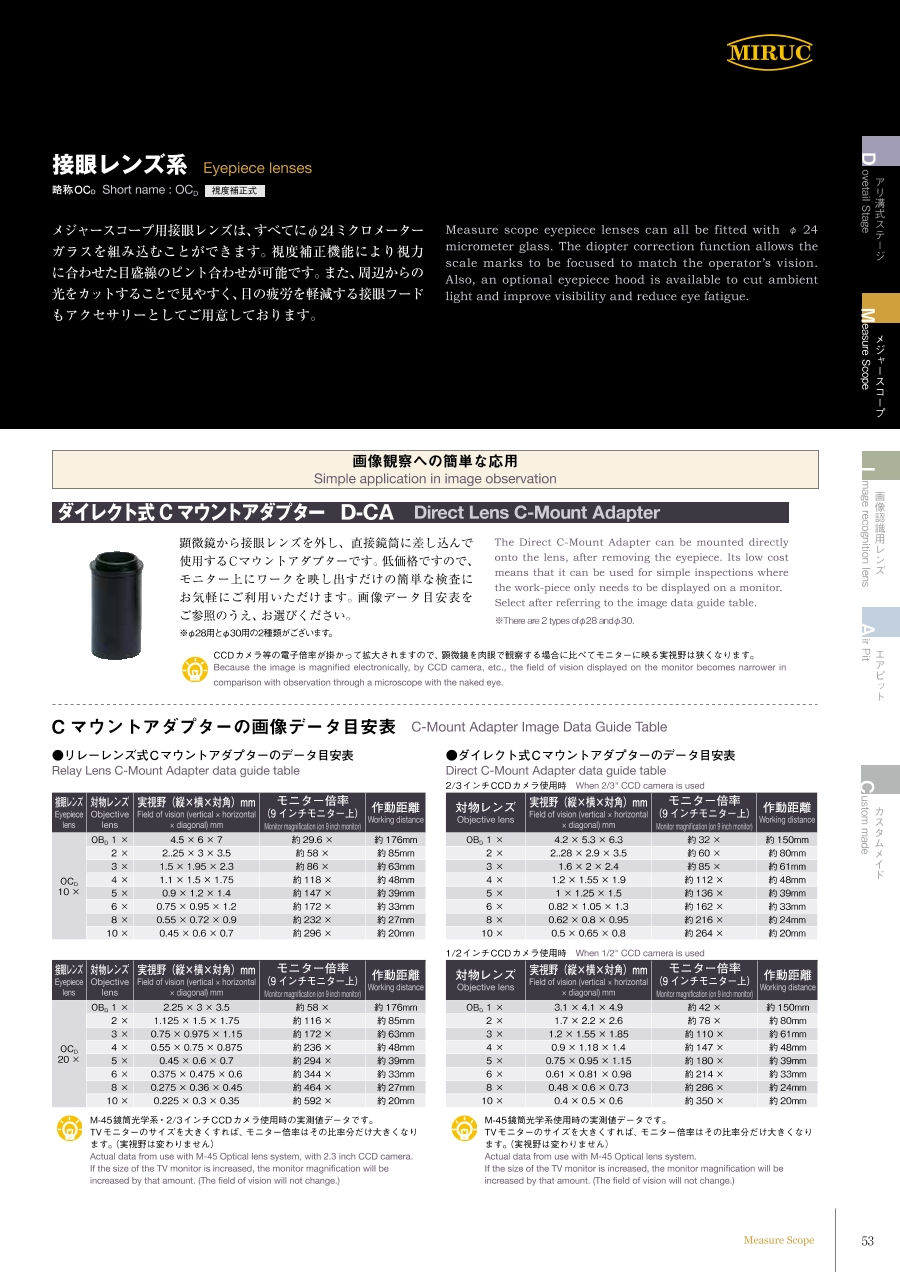

画像データ目安表

リレーレンズ式Cマウントアダプターのデータ目安表

接眼レンズ対物レンズ実視野
（縦×横×対角）mm		モニター倍率
（9インチモニター上）		作動距離
OCD
10×		OBD  1×4.5×6×7約29.6×約176mm
     2×2.25×3×3.5約58×約85mm
     3×1.5×1.95×2.3約86×約63mm
     4×1.1×1.5×1.75約118×約48mm
     5×0.9×1.2×1.4約147×約39mm
     6×0.75×0.95×1.2約172×約33mm
     8×0.55×0.72×0.9約232×約27mm
    10×0.45×0.6×0.7約296×約20mm
接眼レンズ対物レンズ実視野
（縦×横×対角）mm		モニター倍率
（9インチモニター上）		作動距離
OCD
20×		OBD  1×2.25×3×3.5約58×約176mm
     2×1.125×1.5×1.75約116×約85mm
     3×0.75×0.975×1.15約172×約63mm
     4×0.55×0.75×0.875約236×約48mm
     5×0.45×0.6×0.7約294×約39mm
     6×0.375×0.475×0.6約344×約33mm
     8×0.275×0.36×0.45約464×約27mm
    10×0.225×0.3×0.35約592×約20mm

M-45鏡筒光学系・2/3インチCCDカメラ使用時の実測値データです。TVモニターのサイズを大きくすれば、モニター倍率はその比率分だけ大きくなります。（実視野は変わりません）



ダイレクト式Cマウントアダプターのデータ目安表



2/3インチCCDカメラ使用時

対物レンズ実視野
（縦×横×対角）mm		モニター倍率
（9インチモニター上）		作動距離
OBD  1×4.2×5.3×6.3約32×約150mm
     2×2.28×2.9×3.5約60×約80mm
     3×1.6×2×2.4約85×約61mm
     4×1.2×1.55×1.9約112×約48mm
     5×1×1.25×1.5約136×約39mm
     6×0.82×1.05×1.3約162×約33mm
     8×0.62×0.8×0.95約216×約24mm
    10×0.5×0.65×0.8約264×約20mm


1/2インチCCDカメラ使用時

対物レンズ実視野
（縦×横×対角）mm		モニター倍率
（9インチモニター上）		作動距離
OBD  1×3.1×4.1×4.9約42×約150mm
     2×1.7×2.2×2.6約78×約80mm
     3×1.2×1.55×1.85約110×約61mm
     4×0.9×1.18×1.4約147×約48mm
     5×0.75×0.95×1.15約180×約39mm
     6×0.61×0.81×0.98約214×約33mm
     8×0.48×0.6×0.73約286×約24mm
    10×0.4×0.5×0.6約350×約20mm

M-45鏡筒光学系使用時の実測値データです。TVモニターのサイズを大きくすれば、モニター倍率はその比率分だけ大きくなります。（実視野は変わりません）

型番リスト

表示件数
  • 1
    • 型番
    D-CA-28
    D-CA-30

    仕様

    長さ

    (mm)

    		RoHS?最小発注数量
    φ28
    57
    10
    1個
    n 30
    53.5
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,116円
    ( 8,928円 )
    3日目
    8,116円
    ( 8,928円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    画像観察への簡単な応用。顕微鏡から接眼レンズを外し、直接鏡筒に差し込んで使用するCマウントアダプターです。（画像データ目安表をご参照のうえ、お選びください。）

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
