ミラック光学

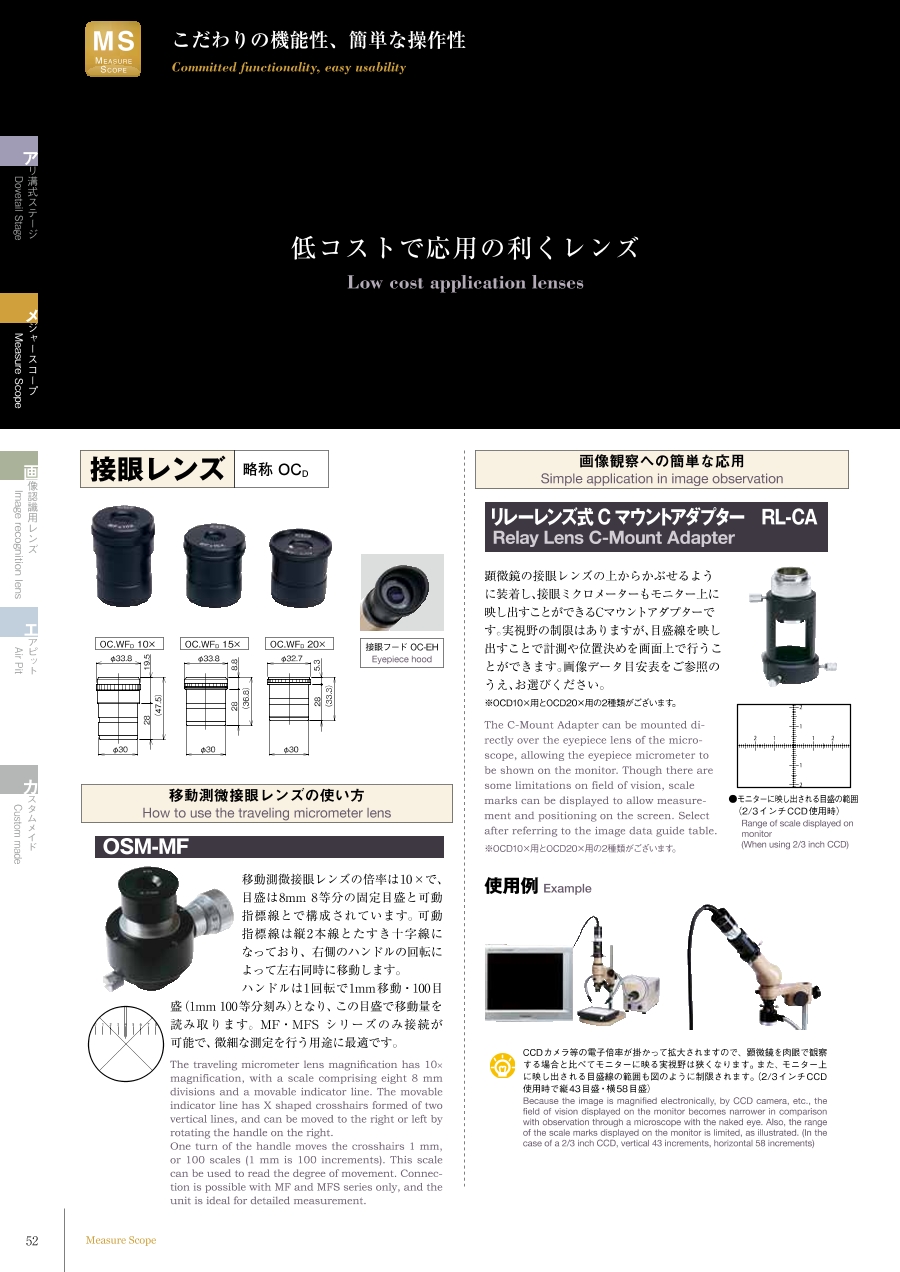

リレーレンズ式Cマウントアダプター

リレーレンズ式Cマウントアダプター
未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

使用例

リレーレンズ式Cマウントアダプター 使用例

CCDカメラ等の電子倍率が掛かって拡大されますので、顕微鏡を肉眼で観察する場合と比べてモニターに映る実視野は狭くなります。また、モニター上に映し出される目盛線の範囲も下図のように制限されます。（2/3インチCCD使用時で縦43目盛・横58目盛）

商品特長詳細

顕微鏡の接眼レンズの上からかぶせるように装着し、接眼ミクロメーターもモニター上に映し出すことができるCマウントアダプターです。実視野の制限はありますが、目盛線を映し出すことで計測や位置決めを画面上で行うことができます。画像データ目安表をご参照のうえ、お選びください。
※OCD10×用とOCD20×用の2種類がございます。
リレーレンズ式Cマウントアダプター 商品特長詳細

モニターに映し出される目盛の範囲
（2/3インチCCD使用時）

リレーレンズ式Cマウントアダプターの画像データ目安表

接眼レンズ対物レンズ実視野（縦×横×対角）mmモニター倍率
（9インチモニター上）		作動距離
OCD10×OBD   1×4.5×6×7約29.6×約176mm
         2×2.25×3×3.5約58×約85mm
         3×1.5×1.95×2.3約86×約63mm
         4×1.1×1.5×1.75約118×約48mm
         5×0.9×1.2×1.4約147×約39mm
         6×0.75×0.95×1.2約172×約33mm
         8×0.55×0.72×0.9約232×約27mm
       10×0.45×0.6×0.7約296×約20mm
接眼レンズ対物レンズ実視野（縦×横×対角）mmモニター倍率
（9インチモニター上）		作動距離
OCD20×OBD   1×2.25×3×3.5約58×約176mm
         2×1.125×1.5×1.75約116×約85mm
         3×0.75×0.975×1.15約172×約63mm
         4×0.55×0.75×0.875約236×約48mm
         5×0.45×0.6×0.7約294×約39mm
         6×0.375×0.475×0.6約344×約33mm
         8×0.275×0.36×0.45約464×約27mm
       10×0.225×0.3×0.35約592×約20mm

M-45鏡筒光学系・2/3インチCCDカメラ使用時の実測値データです。
TVモニターのサイズを大きくすれば、モニター倍率はその比率分だけ大きくなります。（実視野は変わりません）

型番リスト

表示件数
  • 1
    • 型番
    RL-CA-10
    RL-CA-20

    仕様

    長さ

    (mm)

    		RoHS?最小発注数量
    OC10×用
    84
    10
    1個
    OC20×用
    66
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    44,909円
    ( 49,400円 )
    3日目
    44,909円
    ( 49,400円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】顕微鏡の接眼レンズの上からかぶせるように装着し、接眼ミクロメーターもモニター上に映し出すことができるCマウントアダプターです。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
