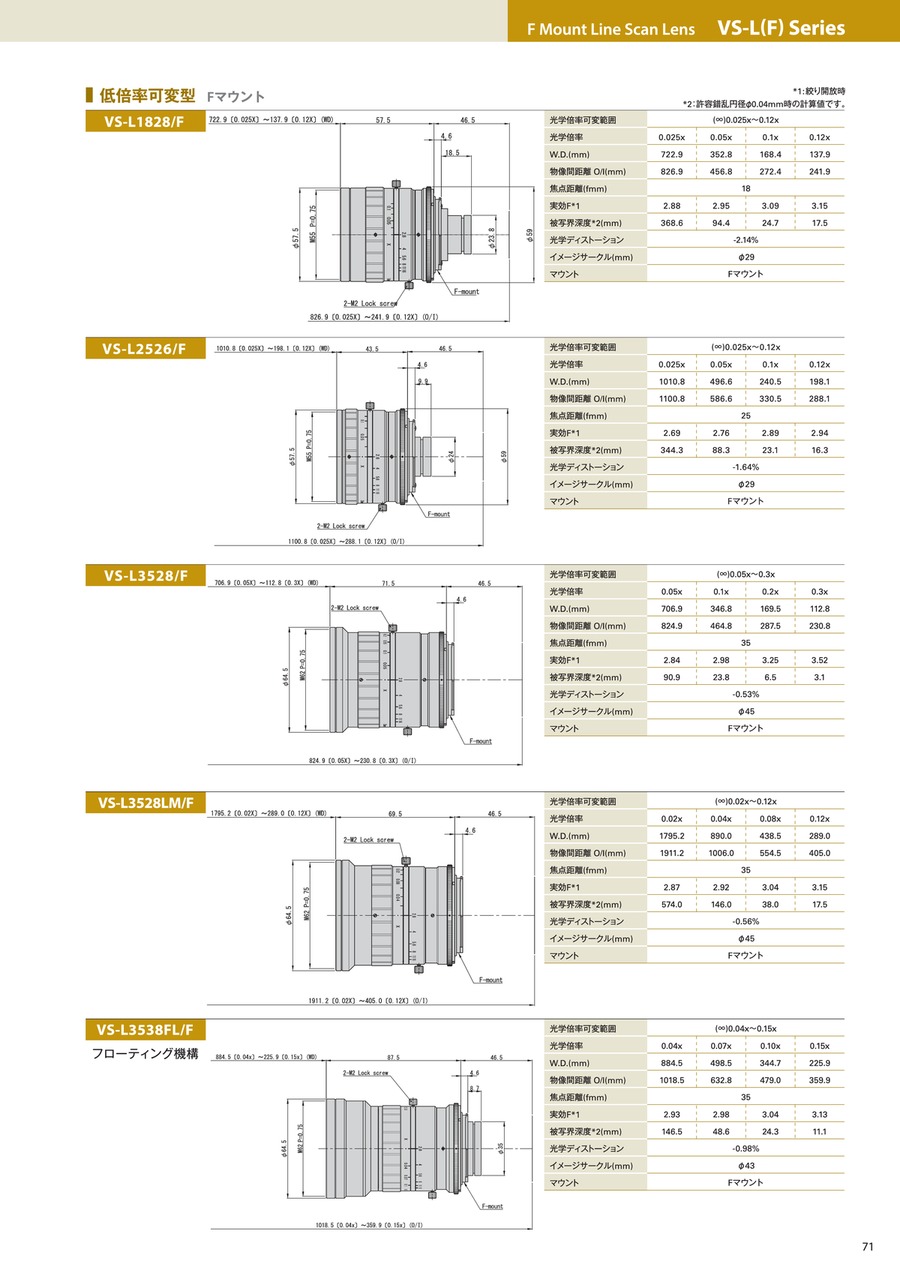

<h3 class="m-h3--wysiwyg">VS-L（F）シリーズ　ラインスキャン用マクロレンズの仕様</h3><table class="m-table"><colgroup><col style="width:14.285714285714%;" /><col style="width:14.285714285714%;" /><col style="width:14.285714285714%;" /><col style="width:14.285714285714%;" /><col style="width:14.285714285714%;" /><col style="width:14.285714285714%;" /><col style="width:14.285714285714%;" /></colgroup><thead><tr><th style="text-align: left;">型式</th><th style="text-align: center;">焦点距離</th><th style="text-align: center;">光学倍率</th><th style="text-align: center;">実効F</th><th style="text-align: center;">マウント</th><th style="text-align: center;">イメージサークル</th><th style="text-align: center;">フローティング</th></tr></thead><tbody><tr><th style="text-align: left;">VS-L1828/F</th><td style="text-align: center;">18</td><td style="text-align: center;">0.025&times;-0.12&times;</td><td style="text-align: center;">2.9-3.2</td><td style="text-align: center;">F-Mount</td><td style="text-align: center;">&phi;29</td><td style="text-align: center;">-</td></tr><tr><th style="text-align: left;">VS-L2526/F</th><td style="text-align: center;">25</td><td style="text-align: center;">0.025&times;-0.12&times;</td><td style="text-align: center;">2.7-2.9</td><td style="text-align: center;">F-Mount</td><td style="text-align: center;">&phi;29</td><td style="text-align: center;">-</td></tr><tr><th style="text-align: left;">VS-L3528/F</th><td style="text-align: center;">35</td><td style="text-align: center;">0.05&times;-0.3&times;</td><td style="text-align: center;">2.8-3.5</td><td style="text-align: center;">F-Mount</td><td style="text-align: center;">&phi;45</td><td style="text-align: center;">-</td></tr><tr><th style="text-align: left;">VS-L3528LM/F</th><td style="text-align: center;">35</td><td style="text-align: center;">0.02&times;-0.12&times;</td><td style="text-align: center;">2.9-3.2</td><td style="text-align: center;">F-Mount</td><td style="text-align: center;">&phi;45</td><td style="text-align: center;">-</td></tr><tr><th style="text-align: left;">VS-L3528FL/F</th><td style="text-align: center;">35</td><td style="text-align: center;">0.04&times;-0.15&times;</td><td style="text-align: center;">2.9-3.1</td><td style="text-align: center;">F-Mount</td><td style="text-align: center;">&phi;43</td><td style="text-align: center;">-</td></tr><tr><th style="text-align: left;">VS-L5018FL/F</th><td style="text-align: center;">51.6</td><td style="text-align: center;">0.05&times;-0.14&times;</td><td style="text-align: center;">2.0-2.2</td><td style="text-align: center;">F-Mount</td><td style="text-align: center;">&phi;45</td><td style="text-align: center;">○</td></tr><tr><th style="text-align: left;">VS-L5028/F</th><td style="text-align: center;">50</td><td style="text-align: center;">0.05&times;-0.3&times;</td><td style="text-align: center;">3.1-3.8</td><td style="text-align: center;">F-Mount</td><td style="text-align: center;">&phi;45</td><td style="text-align: center;">-</td></tr><tr><th style="text-align: left;">VS-L5028FL/F</th><td style="text-align: center;">50</td><td style="text-align: center;">0.04&times;-0.15&times;</td><td style="text-align: center;">3.0-3.3</td><td style="text-align: center;">F-Mount</td><td style="text-align: center;">&phi;43</td><td style="text-align: center;">○</td></tr><tr><th style="text-align: left;">VS-L8540/F</th><td style="text-align: center;">85</td><td style="text-align: center;">0.1&times;-0.35&times;</td><td style="text-align: center;">4.4-5.4</td><td style="text-align: center;">F-Mount</td><td style="text-align: center;">&phi;50</td><td style="text-align: center;">-</td></tr><tr><th style="text-align: left;">VS-L10028/F</th><td style="text-align: center;">100</td><td style="text-align: center;">0.05&times;-0.3&times;</td><td style="text-align: center;">3.2-4.0</td><td style="text-align: center;">F-Mount</td><td style="text-align: center;">&phi;45</td><td style="text-align: center;">-</td></tr><tr><th style="text-align: left;">VS-L18556/F</th><td style="text-align: center;">185</td><td style="text-align: center;">0.108&times;-0.159&times;</td><td style="text-align: center;">7.1-7.4</td><td style="text-align: center;">F-Mount</td><td style="text-align: center;">&phi;45</td><td style="text-align: center;">-</td></tr></tbody></table><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="VS-L（F） WD・倍率早見表" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221005505448/221005505448_001_20230801115855.jpg" /></div><p>VS-L（F） WD・倍率早見表</p></div>
