ステンレス鋼製ミニボール弁 ハンドル付
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 6,478円～29,449円特別価格
- 税込単価
- 7,126円～32,394円特別価格
【特長】・高圧用でありながらコンパクトな設計で、且つ操作性が優れています。・材...
詳細情報を確認する
商品情報
外形図
製品仕様
使用流体
ステンレス鋼製：80℃以下（※1）の液体及びガス体※2
※1：ステンレス鋼製の場合、圧力0.98MPa以下の蒸気、温水及び油は、180℃までご使用できます。
※2：エアー窒素等の不活性ガス並びに接液部品を腐食させない流体
注：接液部にシリコン系オイルを塗布しており、酸素ラインには使用できません。
最高使用圧力
ステンレス鋼製：3.92MPa
材質
| UBV-14ステンレス鋼製ミニボール弁 | |||
|---|---|---|---|
| 片番 | 部品名 | 材質 | 個数 |
| 1 | ボディ※ | SUS316 | 1 |
| 2 | リテーナー※ | SUS316 | 1 |
| 3 | ボール※ | SUS316 | 1 |
| 4 | シート※ | G-PTFE | 2 |
| 5 | ステム※ | SUS316 | 1 |
| 6 | ハンドル | SUS430 | 1 |
| 7 | グランドワッシャー | SUS304 | 1 |
| 8 | グランドパッキン※ | G-PTFE | 1 |
| 9 | グランドパッキン※ | G-PTFE | 1 |
| 10 | サラバネ座金 | SUS304 | 1 |
| 11 | バネ座金 | SUS304 | 1 |
| 12 | 六角ナット | SUS304 | 1 |
※：接液部品
規格表
| 呼び径 | 管接続ねじ※ （A） | 口径 （D） | 面間距離 （L） | ハンドル長さ （L1） | 高さ （H） | 六角二面幅 （W） | Cv値 | 質量 （約） kg |
|---|---|---|---|---|---|---|---|---|
| 1/4 | Rc1/4 | 5 | 40 | 60 | 31 | 17 | 1.4 | 0.1 |
※：ねじ部（A）はJIS B0203（管用ねじ）のテーパーねじによります。
注意・禁止事項
- 管接続に際し、締め過ぎますと、シート漏れの原因となりますのでご注意願います。
詳細情報
基本情報
【特長】
・高圧用でありながらコンパクトな設計で、且つ操作性が優れています。
・材質はステンレス鋼を使用しています。
・レデュースボアタイプです。
・軽量・コンパクトです。
・水・空気・ガス用。

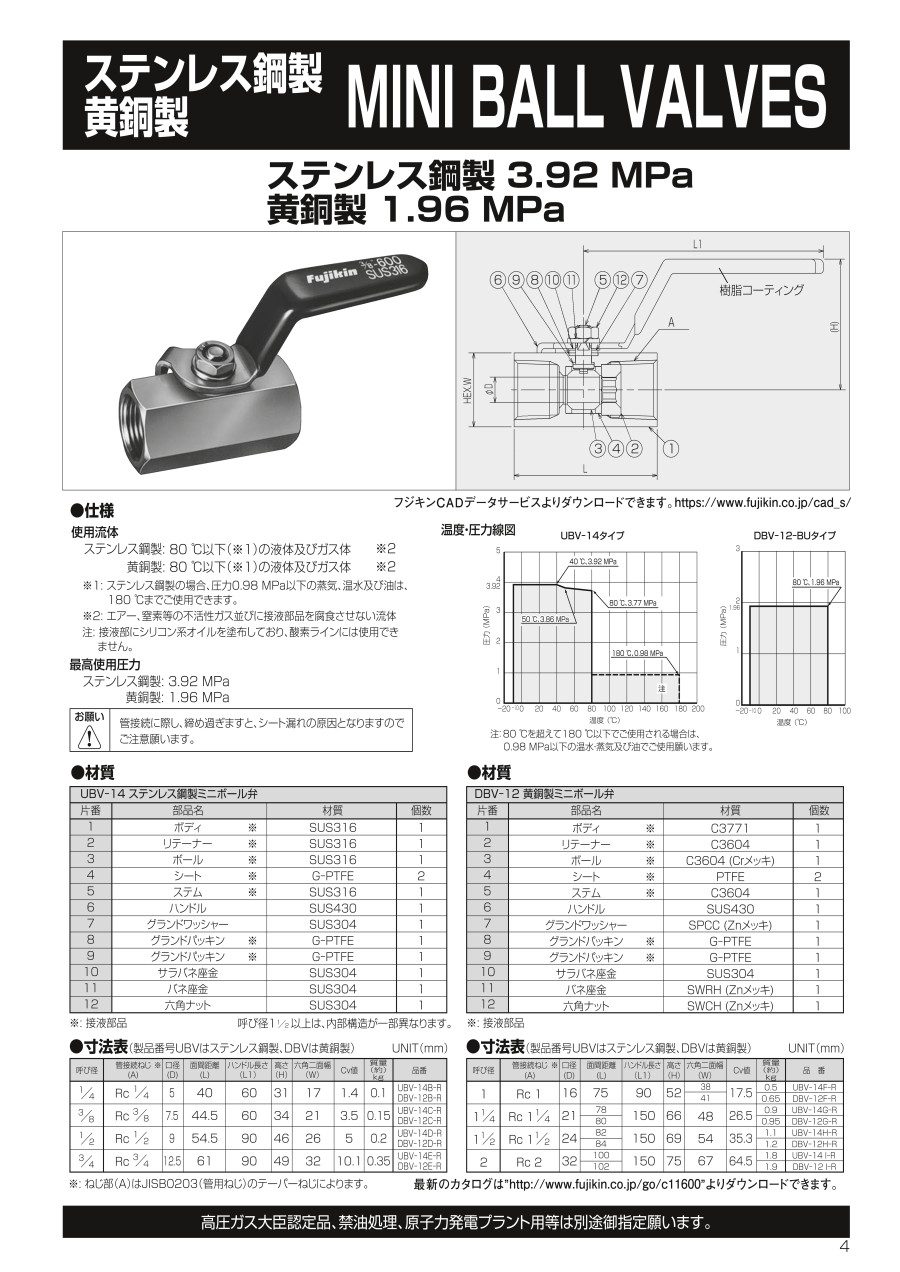

カタログ
