横押型クランプ No.02

横押型クランプ No.02

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

通常単価(税別):
1,893
通常出荷日:
在庫品1日目  当日出荷可能

取付が便利なフランジベースの横押し型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定に。
・ストローク:30mm。
・トグルクランプの特性を活かし、2.0kNの力で固定可能。
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。

PDF

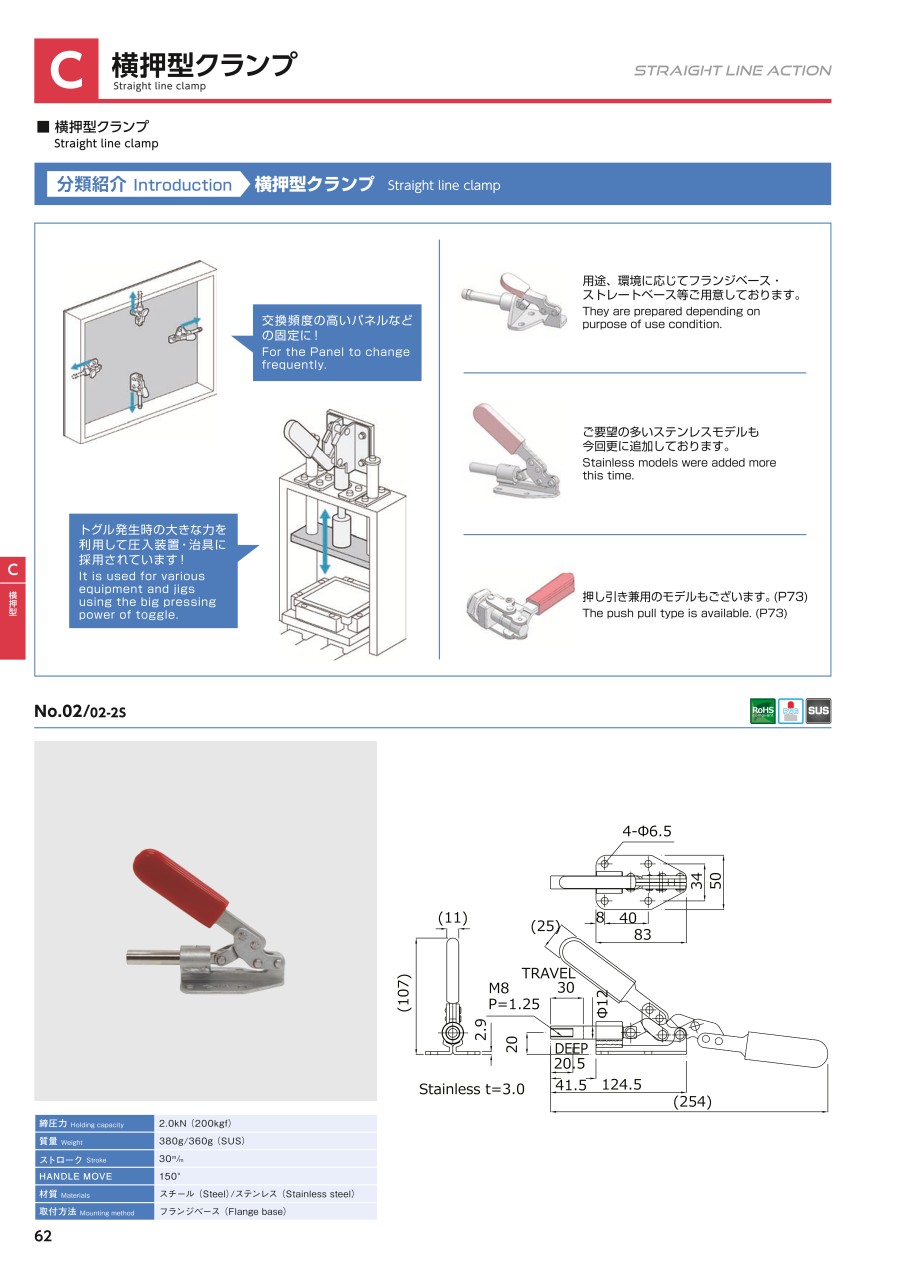

外形図

横押型クランプ No.02 外形図

製品仕様

  • 分類:横押型トグルクランプ
  • 製品番号:NO.02
  • 質量:370g
  • 締圧力:2.0kN(200kgf)(最大値)
  • 材質:スチール(SPCC)
  • 表面処理:ニッケルメッキ
  • 付属品:なし
  • 取付方法:フランジベース

注意・禁止事項

  • 表記の締圧力は目安です
  • 衝撃や振動、内圧は、破損の原因になりますのでご注意ください
  • 手を挟まないように注意してください

開発秘話

製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを提供いたします。

型番

NO.02

型番通常単価
(税別)
最小発注数量スライド値引通常
出荷日

1,893円

1個

在庫品1日目

当日出荷可能

Loading...

  1. 1


商品担当おすすめ

六角穴付ボルト(全ねじ・半ねじ)【材質8種、表面処理21種】 画像

六角穴付ボルト(全ねじ・半ねじ)【材質8種、表面処理21種】

SUNCO

トグルクランプの固定に使用することができる、六角穴付きボルトです。多数の材質、表面処理の取り扱いがございます。

ゴム付きボルト 画像

ゴム付きボルト

カクタ

トグルクランプ用アクセサリです。選定時はねじサイズにご注意下さい。
ボルト先端がゴムで覆われているので、ワークが傷つきにくいです。

横押型クランプ No.02BU 画像

横押型クランプ No.02BU

カクタ

サイズ違いの横押型クランプです。
締圧力、ストロークをご確認してご選定下さい。

基本情報

全体形状 横押し型 装着方法 フランジベース 締圧力(範囲選択)(N) 2000~3099
本体材質 スチール クランプボルト 固定 クランプボルトサイズ M8
アーム高さ(mm) 20 アーム長さ(mm) 41.5 持ち手長さ 標準
締圧力(N) 2000 先端付属品 なし ストローク(mm) 30
トラスココード 122-8765

横押型クランプ No.02の型番NO.02のページです。
型番NO.02に関する仕様情報を記載しております。

NO.02で型番確定

この商品を見た人は、こんな商品も見ています

横押型クランプ No.02のレビュー

評価 4.5 平均4.5 (4件のレビュー) レビューを書く
  • さすがの強力さです。2019/09/24
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    横から強烈な力を加えたい治具を作成しましたが、これならばっちりです。
    軸もがたつきが無く、満足の出来でした。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 評価 5.05.01人の方が、「このレビューが参考になった」と投票しています。
    在庫が有るため、注文書翌日発送、翌々日到着と短納期で対応いして頂き非常に助かりました。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 評価 4.04.00人の方が、「このレビューが参考になった」と投票しています。
    いつも圧入治具のプレス部分に使用しています。
    圧入治具を制作する場合、大抵はトグルクランプでハンドプレスの代用ができます。
    高価なハンドプレスと比較し、こちらは安くて納期も早いので大変助かります。
    買ってよかったです。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 部品の挿入に使用2018/01/22
    評価 4.04.01人の方が、「このレビューが参考になった」と投票しています。
    樹脂成型品に金属のパーツを挿入する設備を作製しました。
    人の力で挿入するには硬く、作業者に負担がかかっていました。
    このクランプを使うことでストレス無く部品の挿入作業が行える
    ようになり作業性が上がりました。
    また、いくつか並べて使うとクランプ自体の個体差なのか、
    若干硬いものもありました。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

よくあるご質問(FAQ)

質問: グリップの耐熱温度は何度ですか?
回答: 当製品には、ビニルグリップのものとプラスチックグリップのものがあります。
ビニルグリップについては60~70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
