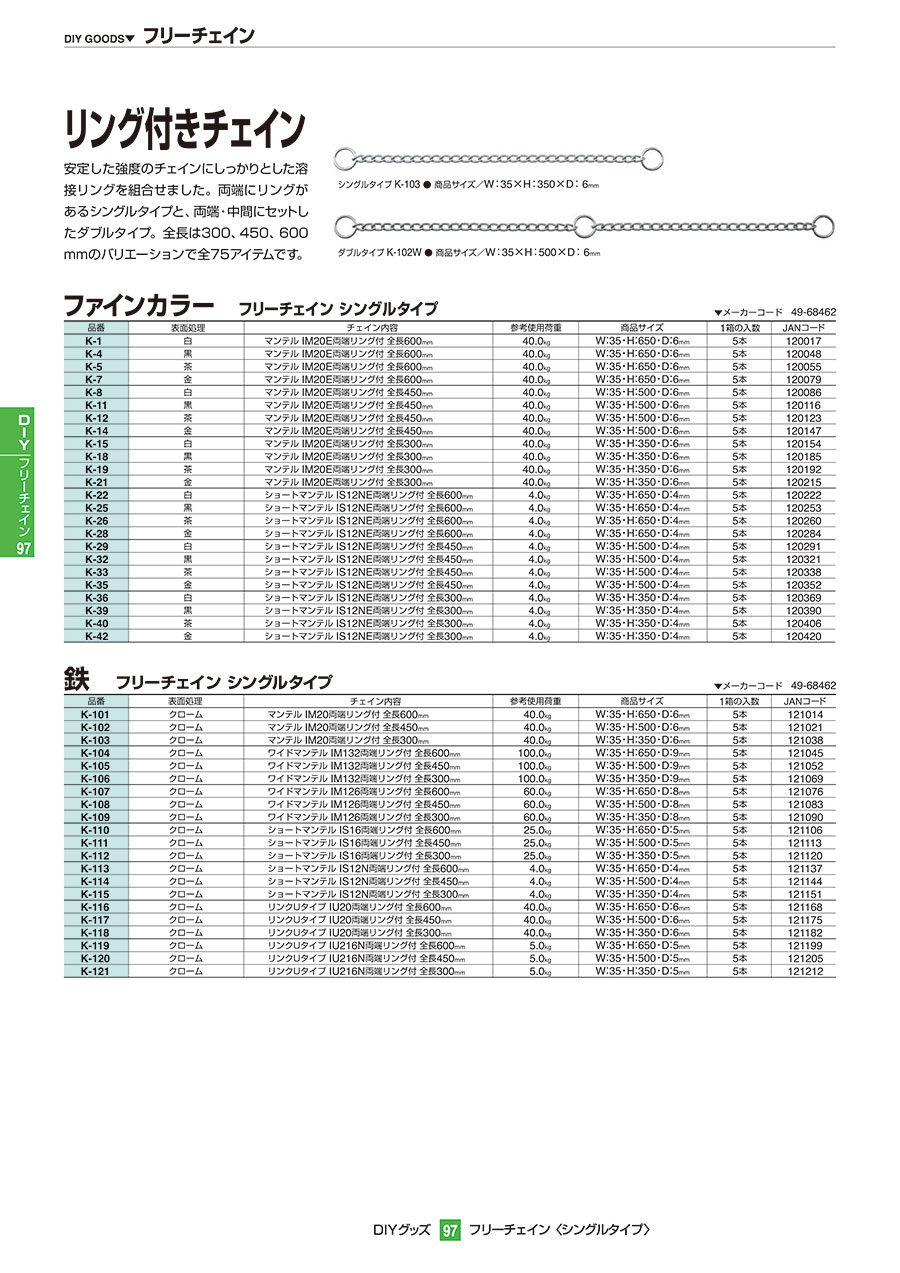

フリーチェイン シングルタイプ 鉄

強度の高い鉄製のチェーンの両端に溶接リングが組み合わさったシングルチェーン

安定した強度のチェーンにしっかりとした溶接リングを組み合わせた、加工の手間がいらず、幅広いシーンで活躍するシンプルなチェーン。

使用上の注意

適正荷重は、使用条件によって変わります

吊り角度（θ）	１本の参考使用荷重
０°	100%
３０°	95%
４５°	92%
６０°	85%
９０°	70%
１２０°	50%
１５０°	25%

急激に荷重をかける、角度をつけて吊るなど、適正荷重は使用条件によって異なります。2本のチェーンで物を支える場合は、1本ずつ均等に荷重をかけるようにしてください。1点より角度をつけて吊る場合、角度が大きくなるほど数値は下がります。参考使用荷重はあくまでも目安としてご利用の上、表示数値に多少の余裕をもたせた荷重でご利用くださるようにおすすめします。

破断荷重・試験荷重・参考使用荷重

参考：ワイドマンテル・IM126における荷重/伸び線図

全て静荷重による参考データです。使用荷重については参考値ですので、状況・環境により変動します。ご注意ください。また、各荷重の関係は左図のようになっています。

ワイドマンテル・IM126における
荷重/伸び線図

• 試験速度:25mm/min
• 破断荷重:200kgf
• 試験荷重:100kgf
• 使用荷重:60kgf
