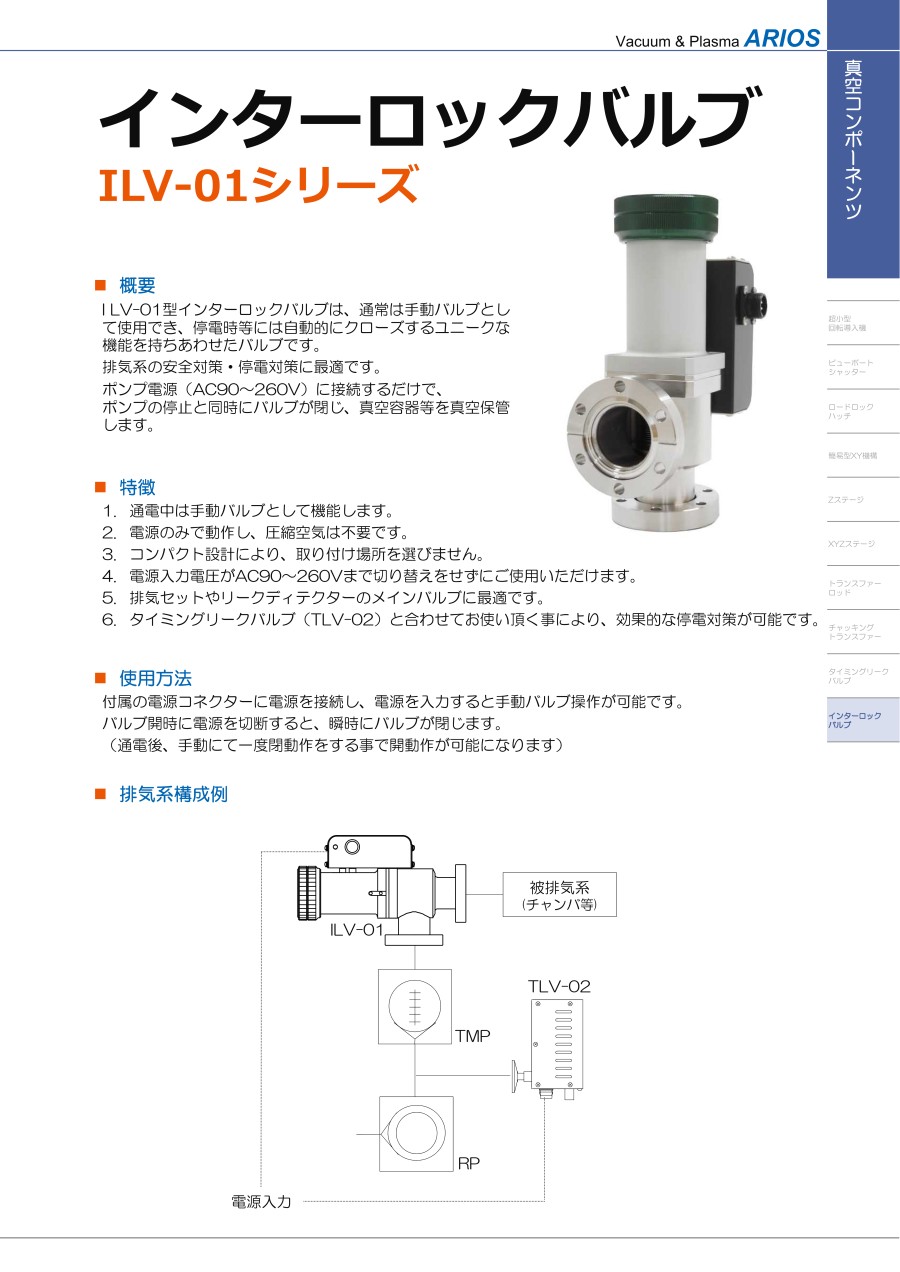

インターロックバルブ ILV-01シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 410,401円特別価格
- 税込単価
- 451,441円特別価格
停電時の真空保管・安全対策に！【特長】・通電中は手動バルブとして機能します・電...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
ILV-01-70
ILV-01-40
製品仕様
| 使用圧力 | 大気圧～10-7Pa |
|---|---|
| 弁座漏れ | 6.7×10-11Pa・m3/sec以下 |
| 使用可能温度 | 0～50℃ |
| 取付姿勢 | 自由 |
| フランジ | CF70、NW40（特別仕様可） |
| 全開時コンダクタンス | 25L/sec |
| バルブボディ材質 | SUS304 |
| シール材質 | フッ素ゴム |
| 動作時間 | 約0.1sec |
| 電源入力 | AC90～260V 0.2A |
| ライフサイクル | 1万回（常温で使用） |
| 質量 | 2.3kg（CF70タイプ）、2.0kg（NW40タイプ） |
使用例
使用方法
付属の電源コネクターに電源を接続し、電源を入力すると手動バルブ操作が可能です。
バルブ開時に電源を切断すると、瞬時にバルブが閉じます。（通電後、手動にて一度閉動作をする事で開動作が可能になります）
排気系構成例
詳細情報
基本情報
停電時の真空保管・安全対策に！
【特長】
・通電中は手動バルブとして機能します
・電源のみで動作し、圧縮空気は不要です
・コンパクト設計により、取り付け場所を選びません
・電源入力電圧が、AC90～260Vまで切り替えをせずにご使用いただけます
・排気セットやリークディテクターのメインバルブに最適です
・タイミングリークバルブ（TLV-02） と合わせてお使い頂くことにより、効果的な停電対策が可能です
