タイミングリークバルブ TLV-02シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 134,357円120,921円
- 税込単価
- 147,793円133,013円
停電時ポンプのオイルバック防止に最適な遅延リークバルブ。【特長】・コンパクト設...
詳細情報を確認するTLV-02-S25の仕様・寸法情報
種類
遅延真空電磁弁
用途
単体使用
設置方法
ダイレクト
ポート数
2ポート弁
ソレノイドの種類
シングル
切換の種類
2位置ノーマルオープン
電磁弁駆動の種類
直動形
配管口の種類
フランジ
フランジ種類
NW
フランジ呼び
25
シールの種類
弾性体シール
CV値
0.05
遅延時間（30 分通電時）(sec)
25
使用可能温度(℃)
0～50
使用圧力(MPa)
0～0.3
-
-
商品情報
外形図
製品仕様
| 使用圧力 | 0～0.3Mpa |
|---|---|
| 弁座漏れ | 1.3×10-8 Pa・m3/sec以下 |
| 使用可能温度 | 0～50 ℃ |
| 取付姿勢 | 指定なし |
| フランジ | NW-10, 16, 25, 40 |
| ガス導入口 | Rc1/8 （エアフィルター付属） |
| バルプオリフィス | 1.2mm |
| Cv値 | 0.05 |
| バルブポディ材質 | SUS303 |
| バルプシール | バイトンOリング |
| 遅延時間 （30分通電時） | TLV-02-S型 25秒±10sec |
| TLV-02-L型 45秒±10sec | |
| 電源DC入力時 | DC24V 0.22A （max） |
| 電源AC入力時 | AC90～260V 0.07A |
| 質量（g） | 520g |
製品構成
※エアフィルター標準装備
N2導入の場合はエアフィルターを取り外すとRc1/8接続口になります。
使用例
排気系取付例
詳細情報
基本情報
停電時ポンプのオイルバック防止に最適な遅延リークバルブ。
【特長】
・コンパクト設計により、取り付け場所を選びません。
・RP,TMP等に直接取り付けることができます。
・遅延時間が 25秒の Sタイプと 45秒の Lタイプ、2種類からご指定いただけます。
・大気リーク及びN2等によるガスリークができます。
・電源入力電圧は AC 90～260Vと DC 24V に対応しています。
・インターロックバルブ （ILV-01） と合わせてお使い頂くことにより、効果的な停電対策が可能です。

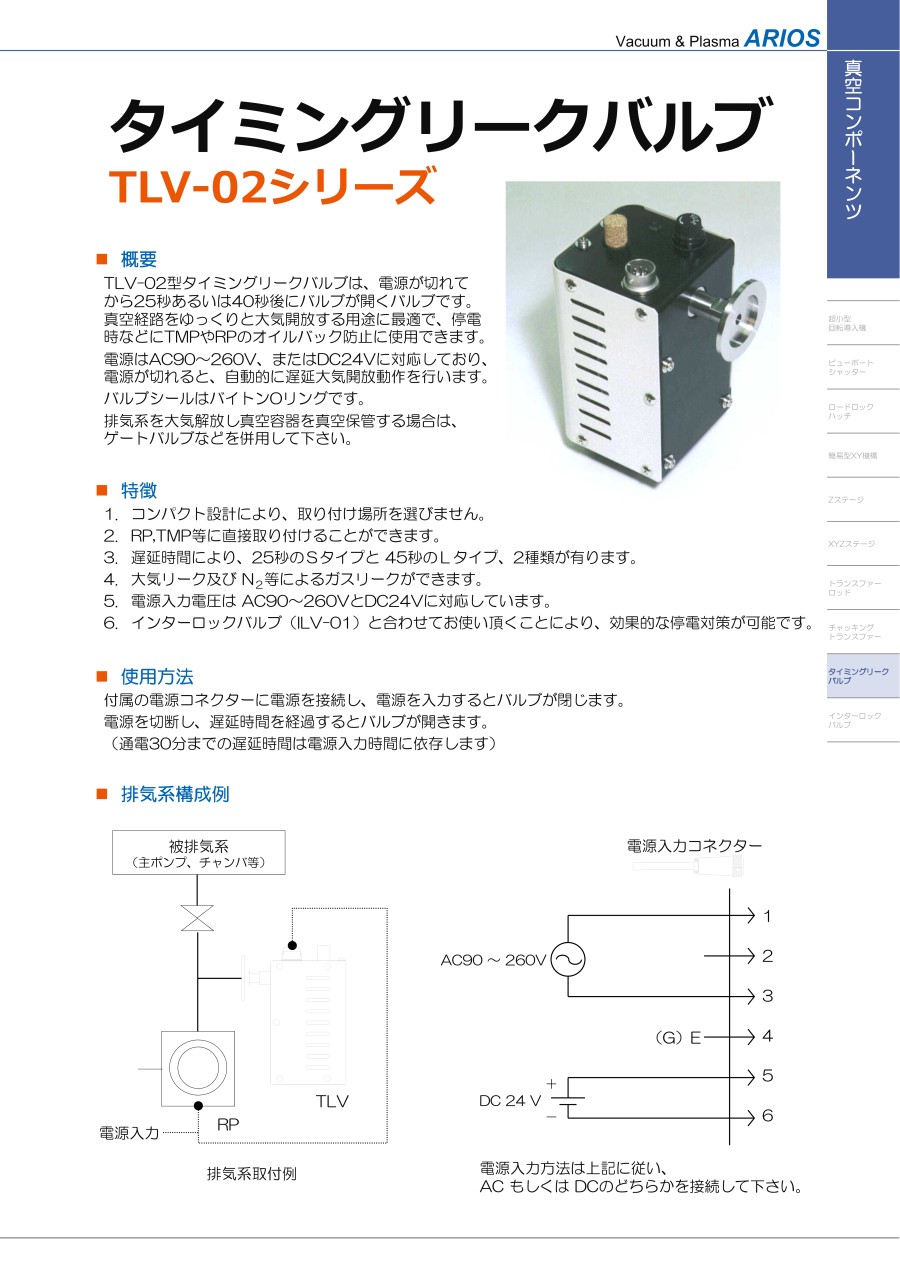

カタログ
