カムサイドクランプ（BJ162）
- 通常単価(税別)
- 9,998円～15,259円
- 税込単価
- 10,998円～16,785円
通常出荷日：3日目
【使用例・使用方法】・本体、ツバ付きカラーを六角穴付きボルトで固定後、スパナ等でカムを回しクランプして...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 本体、口金：SCM440、焼入焼戻、四三酸化鉄皮膜
- カム：SCM435、焼入焼戻、四三酸化鉄皮膜
| 型番 | クランプ力（kN） | 許容締付トルク（N・m） | 質量（g） |
|---|---|---|---|
| BJ162-08001 | 3.5 | 45 | 160 |
| BJ162-10001 | 5.5 | 55 | 310 |
| BJ162-12001 | 7 | 70 | 490 |
規格表
| 型番 | H1 | S | W | W2 | H2 | L1 | L | L2 | H3 | M | L3 | H | W1 | W3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BJ162-08001 | 20 | 4 | 32 | 10 | 8 | 28.5 | 44 | 26.5 | 7 | M8×1.25-30L | 15 | 23 | 19 | 6 |
| BJ162-10001 | 25 | 5 | 40 | 12 | 10 | 35 | 54 | 33 | 9 | M10×1.5-35L | 16 | 29 | 24 | 8 |
| BJ162-12001 | 30 | 5.5 | 46 | 14 | 12 | 39.5 | 62 | 37.5 | 11 | M12×1.75-40L | 17 | 35 | 27 | 10 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,998円 ( 10,998円 ) | 3日目 |
11,130円 ( 12,243円 ) | 3日目 |
15,259円 ( 16,785円 ) | 3日目 |

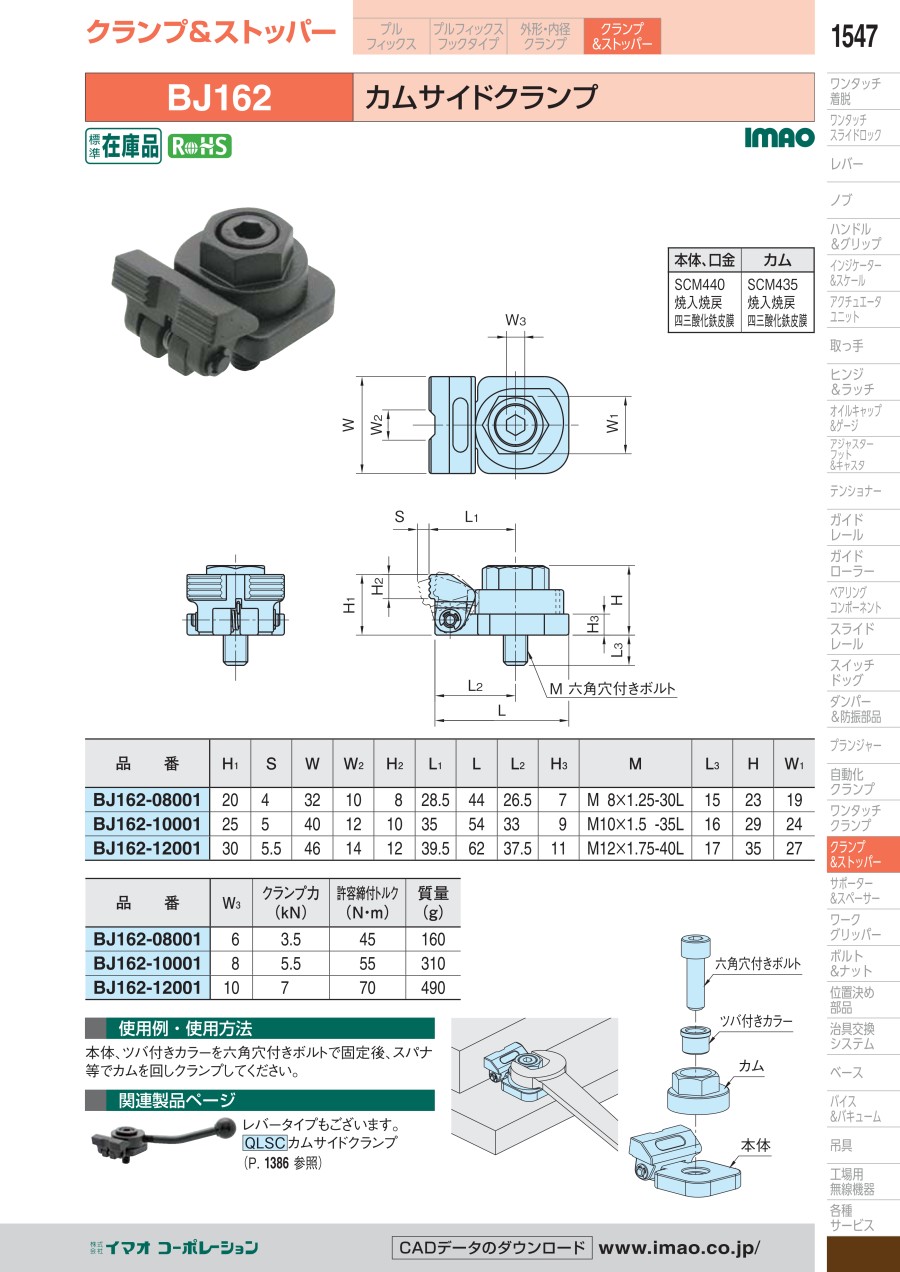

カタログ
