イマオコーポレーション

ラックプレート（BJ500）

カタログ |

通常単価(税別): 3,905円～11,980円

税込単価: 4,296円～13,178円

通常出荷日：3日目～4日目

【使用例・使用方法】・下記製品のベースとしてご利用ください。 BJ101/BJ102/BJ201/BJ...

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

通常出荷日：3 日目

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

本体：S45C、四三酸化鉄皮膜

規格表

型番	H	W	L	M	H₁	M₁	Lf	P	P₁	質量（kg）
BJ500-08516	16	25	50	M8	7	M8×1.25	通し	25	12.5	0.13
BJ500-08520	20				9		通し			0.17
BJ500-08525	25				13		20			0.21
BJ500-08532	32				20					0.27
BJ500-08540	40				28					0.33
BJ500-08550	50				38					0.42
BJ500-12020	20	35	85	M12	5	M12×1.75	通し	50	20	0.34
BJ500-12025	25				10					0.45
BJ500-12032	32				12					0.57
BJ500-12040	40						30			0.71
BJ500-12050	50						35			0.9
BJ500-16025	25	40	90	M16	6	M16×2	通し	50	25	0.46
BJ500-16032	32				13		通し			0.62
BJ500-16040	40				15		30			0.78
BJ500-16050	50						35			0.98
BJ500-16063	63						35			1.24

型番リスト

表示件数

型番

高さ H

(mm)

取付ねじ　M

取付ねじ　M₁

RoHS?

最小発注数量

16	M8	M8×1.25	10	1個
20	M8	M8×1.25	10	1個
25	M8	M8×1.25	10	1個
32	M8	M8×1.25	10	1個
40	M8	M8×1.25	10	1個
50	M8	M8×1.25	10	1個
20	M12	M12×1.75	10	1個
25	M12	M12×1.75	10	1個
32	M12	M12×1.75	10	1個
40	M12	M12×1.75	10	1個
50	M12	M12×1.75	10	1個
25	M16	M16×2	10	1個
32	M16	M16×2	10	1個
40	M16	M16×2	10	1個
50	M16	M16×2	10	1個
63	M16	M16×2	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,905円 ( 4,296円 )	3日目
3,997円 ( 4,397円 )	3日目
4,097円 ( 4,507円 )	3日目
4,516円 ( 4,968円 )	3日目
4,525円 ( 4,978円 )	4日目
5,097円 ( 5,607円 )	3日目
5,890円 ( 6,479円 )	3日目
5,770円 ( 6,347円 )	3日目
6,579円 ( 7,237円 )	3日目
7,597円 ( 8,357円 )	3日目
8,171円 ( 8,988円 )	3日目
7,613円 ( 8,374円 )	3日目
8,198円 ( 9,018円 )	3日目
9,532円 ( 10,485円 )	3日目
11,165円 ( 12,282円 )	3日目
11,980円 ( 13,178円 )	3日目

詳細情報

基本情報

基本情報

【使用例・使用方法】
・下記製品のベースとしてご利用ください。
BJ101/BJ102/BJ201/BJ202

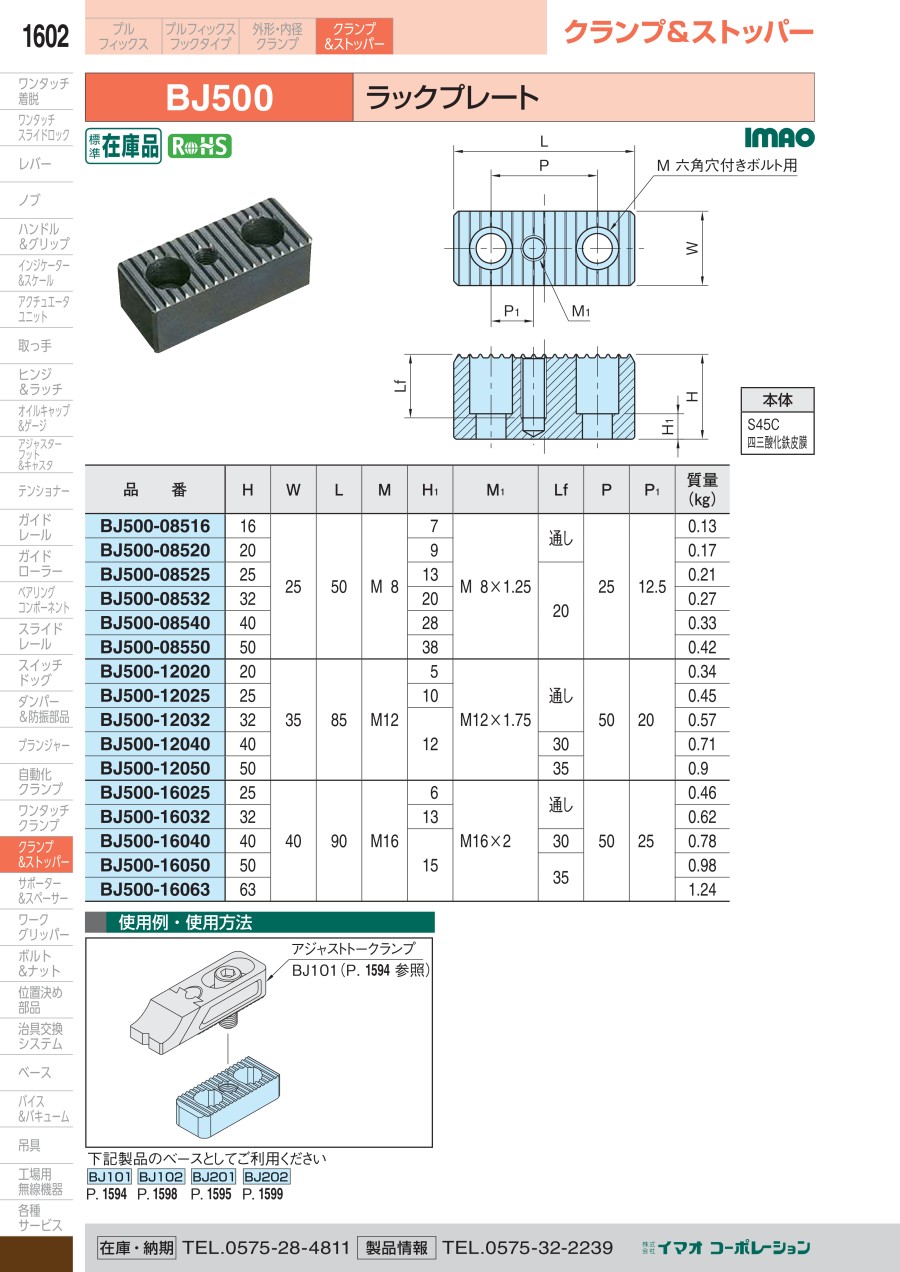

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
