イマオコーポレーション

アジャストサイドクランプ（BJ102）

カタログ |

通常単価(税別): 14,980円～26,980円

税込単価: 16,478円～29,678円

通常出荷日：3日目

【使用例・使用方法】・取付けベースには、クランプ高さが選定でき、クランプ時のズレ込みを防止するBJ50...

よく一緒に見られています

イマオコーポレーション

通常出荷日：3 日目～

よく一緒に見られています

イマオコーポレーション

通常出荷日：3 日目

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

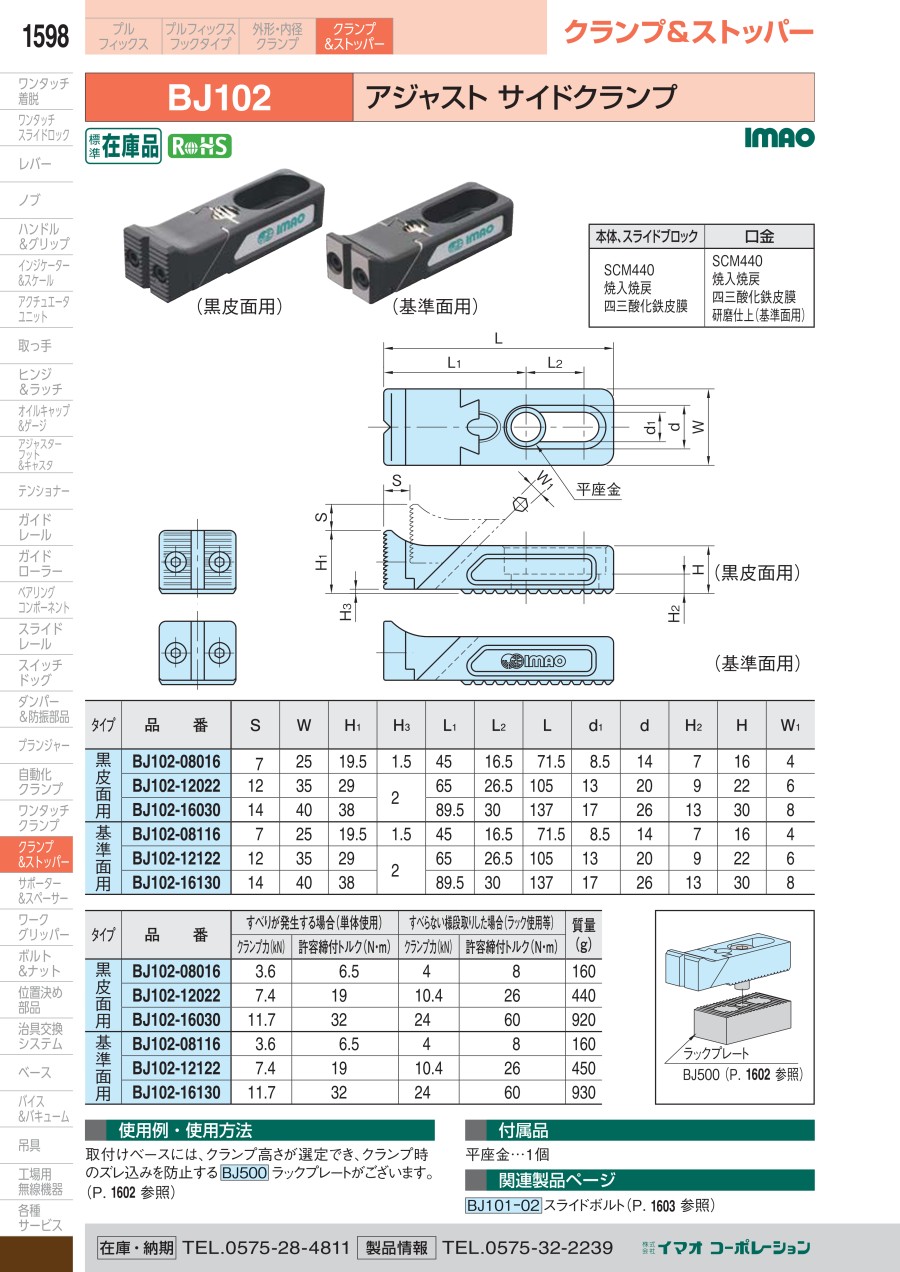

カタログ

商品情報

外形図

製品仕様

型番	タイプ	すべりが発生する場合（単体使用）		すべらない様段取りした場合（ラック使用等）		質量（g）
型番	タイプ	クランプ力（kN）	許容締付トルク（N・m）	クランプ力（kN）	許容締付トルク（N・m）	質量（g）
BJ102-08016	黒皮面用	3.6	6.5	4	8	160
BJ102-12022		7.4	19	10.4	26	440
BJ102-16030		11.7	32	24	60	920
BJ102-08116	基準面用	3.6	6.5	4	8	160
BJ102-12122		7.4	19	10.4	26	450
BJ102-16130		11.7	32	24	60	930

【材質／表面処理】

本体、スライドブロック	口金
SCM440 焼入焼戻四三酸化鉄皮膜	SCM440 焼入焼戻四三酸化鉄皮膜研磨仕上（基準面用）

【付属品】

平座金：1個

規格表

型番		S	W	H₁	H₃	L₁	L₂	L	d₁	d	H₂	H	W₁
黒皮面用	基準面用	S	W	H₁	H₃	L₁	L₂	L	d₁	d	H₂	H	W₁
BJ102-08016	BJ102-08116	7	25	19.5	1.5	45	16.5	71.5	8.5	14	7	16	4
BJ102-12022	BJ102-12122	12	35	29	2	65	26.5	105	13	20	9	22	6
BJ102-16030	BJ102-16130	14	40	38	2	89.5	30	137	17	26	13	30	8

型番リスト

表示件数

型番

クランプ力

(kN)

許容取付トルク

(N・m)

ストローク（S)

(mm)

仕様

RoHS?

最小発注数量

3.6	6.5	7	黒皮面用	10	1個
3.6	6.5	7	基準面用	10	1個
7.4	19	12	黒皮面用	10	1個
7.4	19	12	基準面用	10	1個
11.7	32	14	黒皮面用	10	1個
11.7	32	14	基準面用	10	1個

通常単価(税別) (税込単価)	通常出荷日

14,980円 ( 16,478円 )	3日目
16,418円 ( 18,060円 )	3日目
19,688円 ( 21,657円 )	3日目
19,688円 ( 21,657円 )	3日目
26,980円 ( 29,678円 )	3日目
26,980円 ( 29,678円 )	3日目

詳細情報

基本情報

基本情報

【使用例・使用方法】
・取付けベースには、クランプ高さが選定でき、クランプ時のズレ込みを防止するBJ500 ラックプレートが用意されています。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
