サイドクランプ（CP105）
- 通常単価(税別)
- 14,980円～33,384円
- 税込単価
- 16,478円～36,722円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
イマオコーポレーション スライドプッシャ サイドクランプ（CP105）
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型番 | タイプ | クランプ力 （kN） | 許容締付トルク （N・m） | 質量 （g） |
|---|---|---|---|---|
| CP105-08016 | 黒皮面用 | 4 | 8 | 180 |
| CP105-12022 | 9 | 26 | 500 | |
| CP105-16030 | 17 | 60 | 1,010 | |
| CP105-08116 | 基準面用 | 4 | 8 | 180 |
| CP105-12122 | 9 | 26 | 510 | |
| CP105-16130 | 17 | 60 | 1,020 |
【材質／表面処理】
| 本体、スライドブロック | 口金 |
|---|---|
| SCM440 焼入焼戻 四三酸化鉄皮膜 | SCM440 焼入焼戻 四三酸化鉄皮膜 研磨仕上（基準面用） |
規格表
| 型番 | S | W1 | H1 | H2 | L1 | W | L | M | H3 | P | H | W2 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 黒皮面用 | 基準面用 | ||||||||||||
| CP105-08016 | CP105-08116 | 7 | 25 | 19.5 | 1.5 | 25 | 65 | 39.5 | M8 | 7 | 45 | 16 | 4 |
| CP105-12022 | CP105-12122 | 12 | 35 | 29 | 2 | 40 | 85 | 60 | M12 | 9 | 60 | 22 | 6 |
| CP105-16030 | CP105-16130 | 14 | 40 | 38 | 2 | 50 | 100 | 77 | M16 | 13 | 70 | 30 | 8 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,980円 ( 16,478円 ) | 在庫品1日目当日出荷可能 |
14,980円 ( 16,478円 ) | 在庫品1日目当日出荷可能 |
20,537円 ( 22,591円 ) | 3日目 |
20,335円 ( 22,369円 ) | 在庫品1日目当日出荷可能 |
33,384円 ( 36,722円 ) | 3日目 |
33,384円 ( 36,722円 ) | 3日目 |

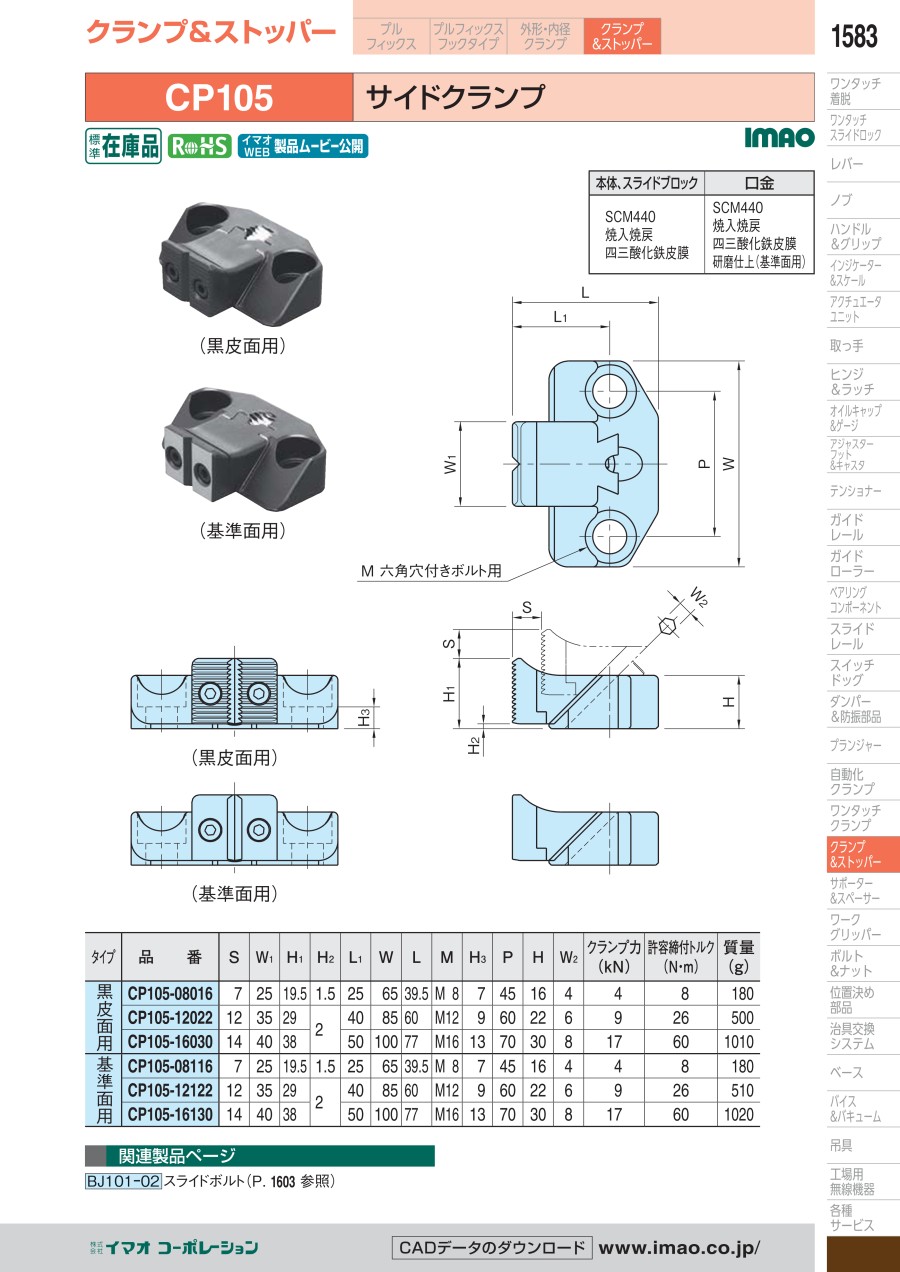

カタログ
