メカニカル部品技術窓口
絞り込み条件
未確定：候補が4型番あります。
クランプ力(N)
~mm- 6200
- 11000
- 20000
- 37000
ストローク S(mm)
~mm- 8
- 10
- 12
- 16
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 3日以内
クランプポスト（CP110）
- 通常単価(税別)
- 16,184円～25,980円
- 税込単価
- 17,802円～28,578円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
【使用例・使用方法】・ワークに合わせたパッドが取付けできます。・シャフトは、クランプ・アンクランプ操作...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

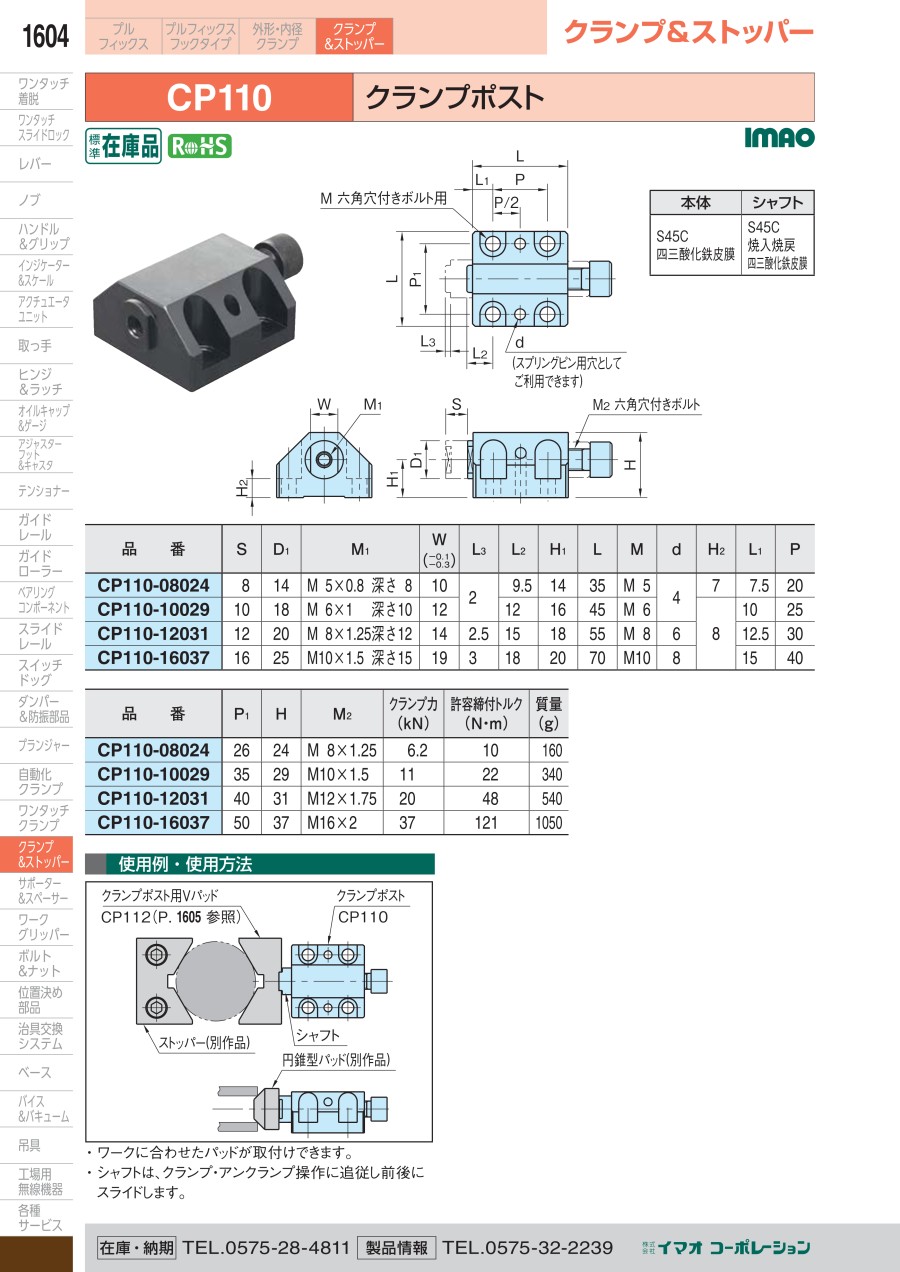

外形図
製品仕様
- 本体：S45C、四三酸化鉄皮膜
- シャフト：S45C、焼入焼戻、四三酸化鉄皮膜
| 型番 | クランプ力 （kN） | 許容締付トルク （N・m） | 質量 （g） |
|---|---|---|---|
| CP110-08024 | 6.2 | 10 | 160 |
| CP110-10029 | 11 | 22 | 340 |
| CP110-12031 | 20 | 48 | 540 |
| CP110-16037 | 37 | 121 | 1,050 |
規格表
| 型番 | S | D1 | M1 | W （-0.3～-0.1） | L3 | L2 | H1 | L | M | d | H2 | L1 | P | P1 | H | M2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CP110-08024 | 8 | 14 | M5×0.8 深さ8 | 10 | 2 | 9.5 | 14 | 35 | M5 | 4 | 7 | 7.5 | 20 | 26 | 24 | M8×1.25 |
| CP110-10029 | 10 | 18 | M6×1 深さ10 | 12 | 12 | 16 | 45 | M6 | 8 | 10 | 25 | 35 | 29 | M10×1.5 | ||
| CP110-12031 | 12 | 20 | M8×1.25 深さ12 | 14 | 2.5 | 15 | 18 | 55 | M8 | 6 | 12.5 | 30 | 40 | 31 | M12×1.75 | |
| CP110-16037 | 16 | 25 | M10×1.5 深さ15 | 19 | 3 | 18 | 20 | 70 | M10 | 8 | 15 | 40 | 50 | 37 | M16×2 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,184円 ( 17,802円 ) | 在庫品1日目当日出荷可能 |
19,980円 ( 21,978円 ) | 3日目 |
22,980円 ( 25,278円 ) | 3日目 |
25,980円 ( 28,578円 ) | 3日目 |
