OKバイス（スタッドボルト用ブッシュ）（BK2,DK2,FK2）
- 通常単価(税別)
- 3,664円～4,865円
- 税込単価
- 4,030円～5,352円
通常出荷日：3日目
①プレートのネジ穴にスタッドボルトを固定後、OKバイス、スタッドボルト用ブッシュ、ナットの順にセットし...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 本体：スチール、HRC48～52
規格表
| 型番 | D1 | d | H | D | H1 | 適用ボルト | 質量（g） | 適用するOKバイス |
|---|---|---|---|---|---|---|---|---|
| BK2-BB2 | 13 | 8.1 | 9.5 | 16 | 1.5 | M8 | 7 | BK2 |
| DK2-DB2 | 18 | 12.3 | 14 | 22.5 | 1.8 | M12 | 17 | DK2（ダブルタイプを除く） |
| FK2-FB2 | 24.8 | 16.5 | 17 | 31 | 2 | M16 | 40 | FK2（ダブルタイプを除く） |
使用例
使用方法
プレートのネジ穴にスタッドボルトを固定後、OKバイス、スタッドボルト用ブッシュ、ナットの順にセットします。次に、スパナ等でナットを回して、クランプ／アンクランプの操作を行います。
注）OKバイスは別売品です。
詳細情報
基本情報
①プレートのネジ穴にスタッドボルトを固定後、OKバイス、スタッドボルト用ブッシュ、ナットの順にセットします。
②スパナ等でナットを回して、クランプ／アンクランプの操作を行います。
注）OKバイスは別売品です。

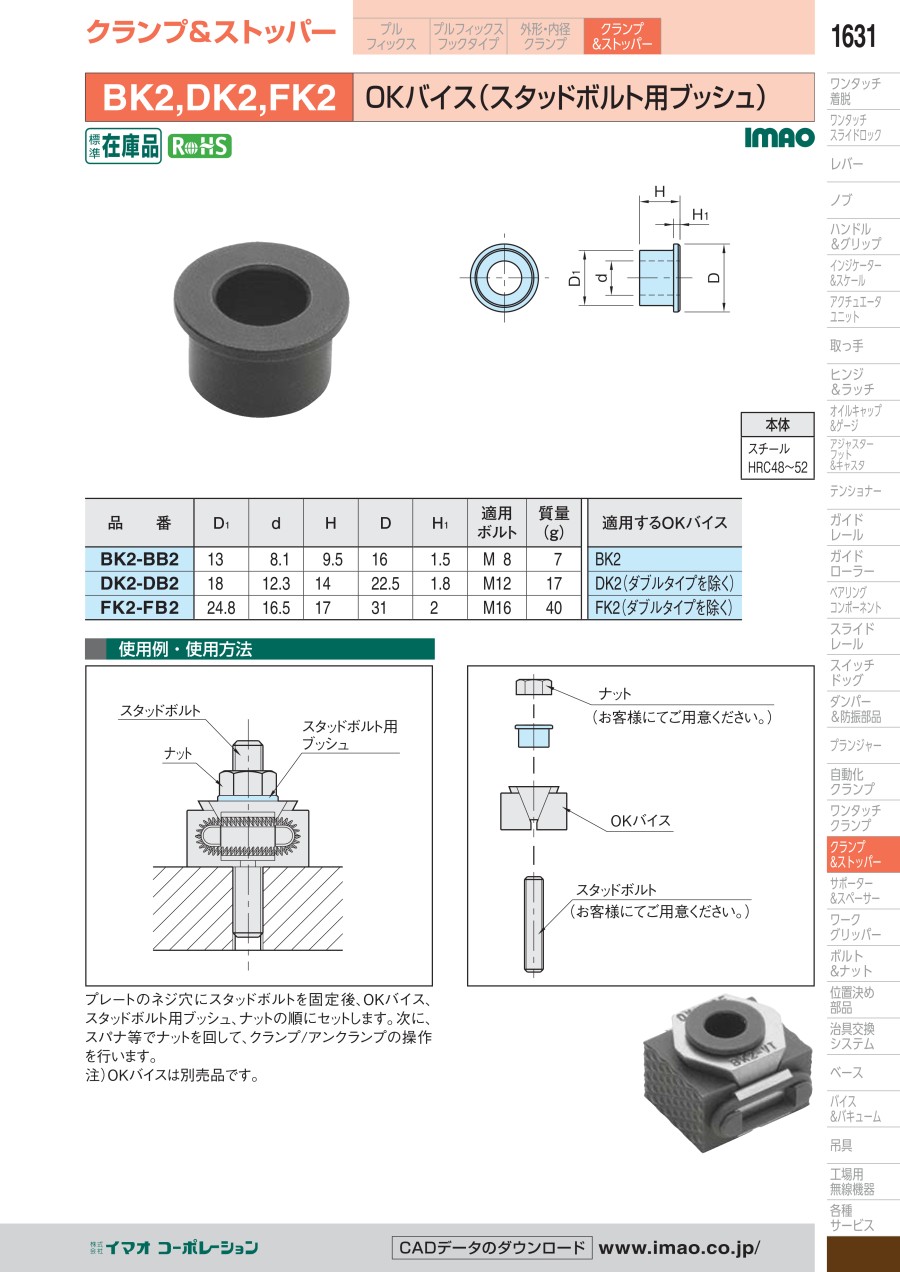

カタログ
