OKバイス（セルフカットタイプ）（BK2,DK2,FK2）
- 通常単価(税別)
- 23,711円～63,193円
- 税込単価
- 26,082円～69,512円
通常出荷日：3日目
[特長]・口金は、セルフカット用ですので任意の形状にカットしてご使用頂けます。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
■材質
| 本体 | 口金 | スプリング | サイドプレート |
|---|---|---|---|
| SKD61 焼入焼戻 HRC48～52 | SKD61 焼入焼戻 四三酸化鉄皮膜 HRC30～34 | SUS302 | SUS301 |
■仕様
| 型番 | 適用ボルト | クランプ力 （kN） | 許容締付トルク （N・m） | 質量（g） | |
|---|---|---|---|---|---|
| T溝使用時 | ネジ穴使用時 | ||||
| BK2-VT+3 | M8-20L | M8-20L | 13 | 20 | 70 |
| DK2-VT+5 | M12-30L | M12-25L | 25 | 90 | 235 |
| FK2-VT+5 | M16-40L | M16-35L | 54 | 200 | 550 |
規格表
| 型番 | L | W | H | W1 | S | H1 | H2 | L1 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| min. | max. | L max.時 | L min.時 | T溝使用時 | ネジ穴使用時 | ||||||
| BK2-VT+3 | 33 | 37 | 29 | 15 | 21 | 1 | 2.5 | 4 | 10 | 16 | 16 |
| DK2-VT+5 | 52 | 59 | 41 | 22 | 30 | 2 | 4 | 5 | 14 | 25 | 20 |
| FK2-VT+5 | 67 | 75 | 56 | 29 | 42 | 3 | 5 | 8 | 19 | 32 | 27 |
注意・禁止事項
- BK2-VT+3の口金先端には、セレーション加工は施されていません。

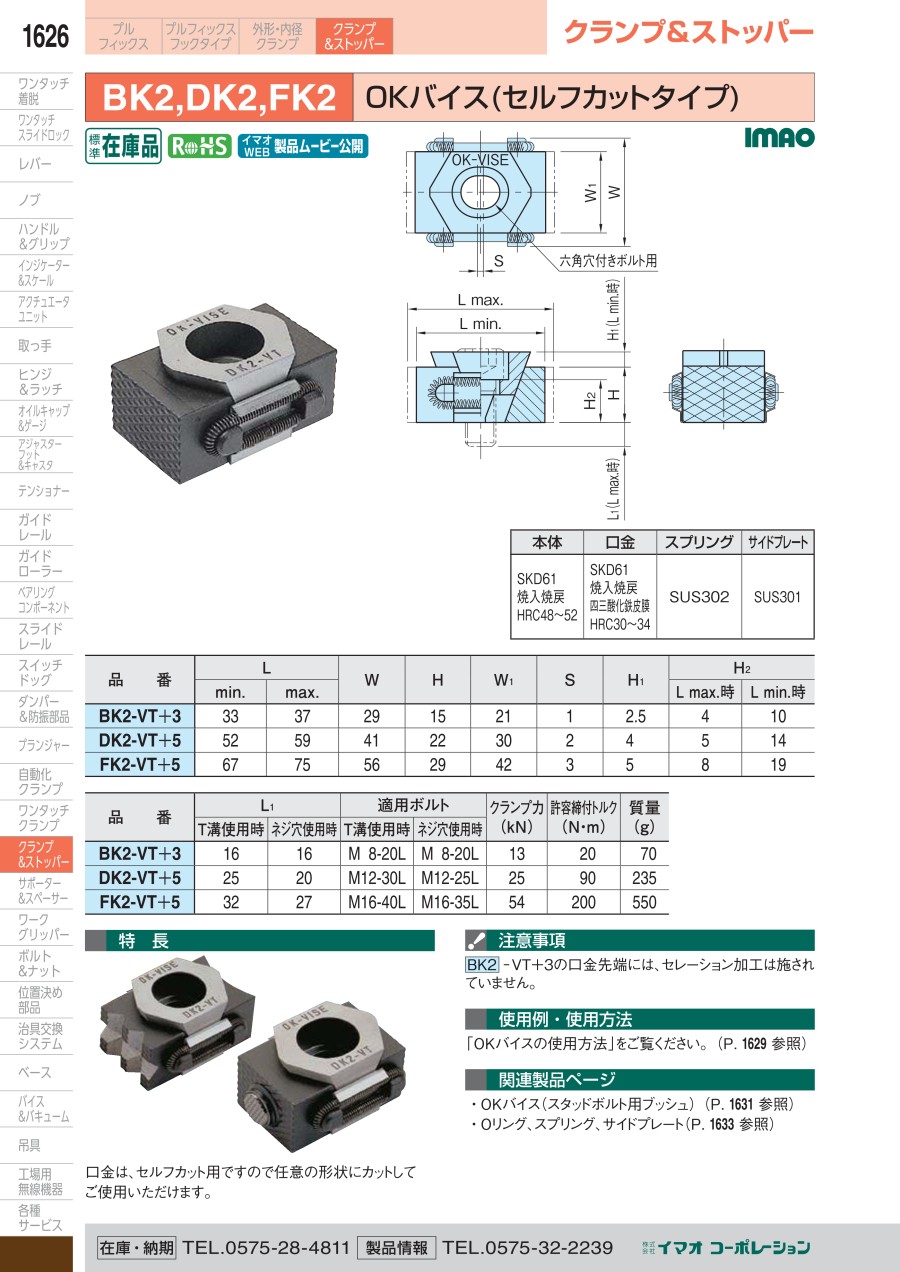

カタログ
