イマオコーポレーション

ジョイントバースリムタイプ（BJ601）

カタログ |

通常単価(税別): 2,270円～6,771円

税込単価: 2,497円～7,448円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

各種部品の延長パーツの下押しクランプ。【特長】・本体外径がΦ13、17、22、27、30（直径1...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

未確定：候補が29型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

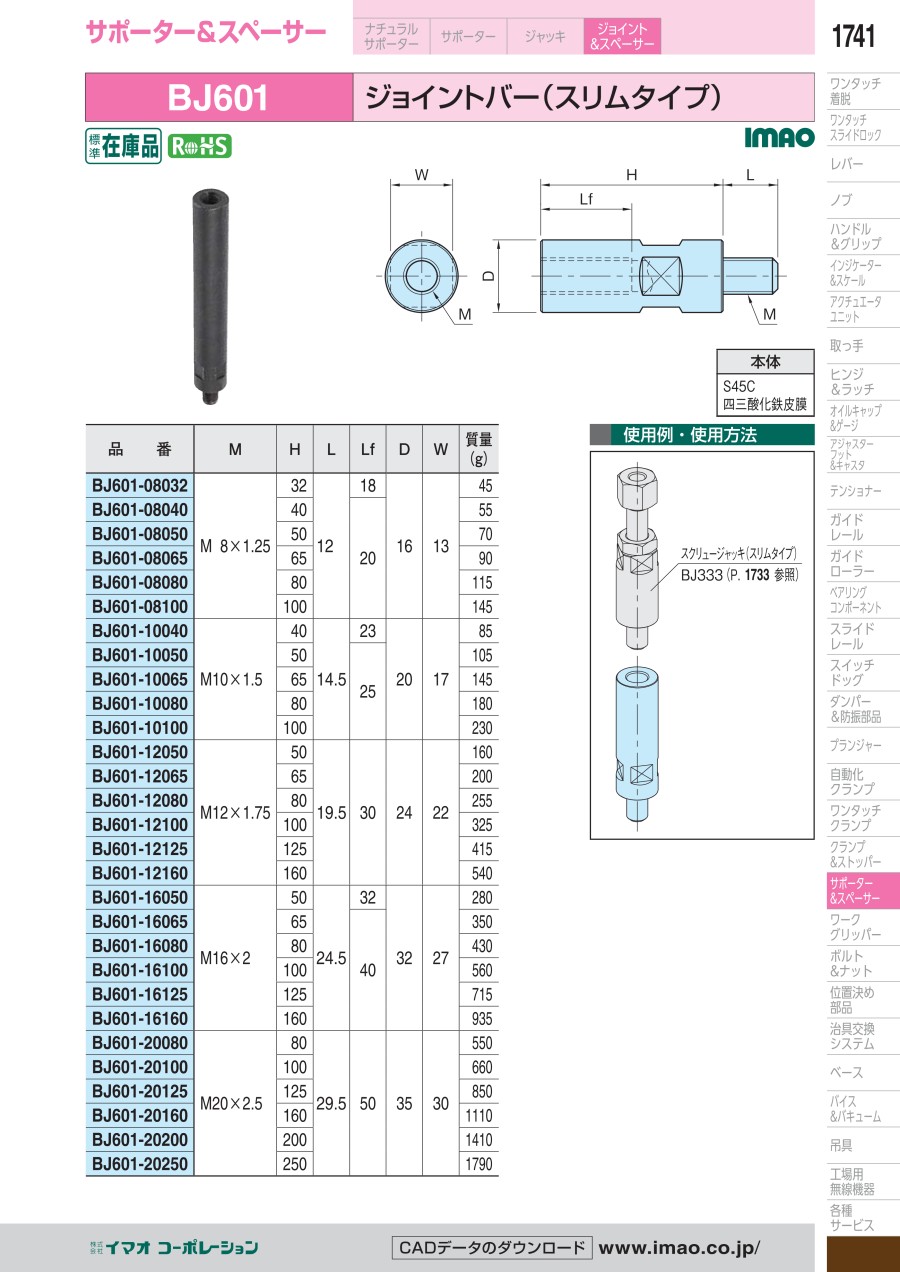

カタログ

商品情報

外形図

製品仕様

本体
S45C 四三酸化鉄皮膜

規格表

品番	M	H	L	Lf	D	W	質量 (g)
BJ601-08032	M8×1.25	32	12	18	16	13	45
BJ601-08040		40		20			55
BJ601-08050		50					70
BJ601-08065		65					90
BJ601-08080		80					115
BJ601-08100		100					145
BJ601-10040	M10×1.5	40	14.5	23	20	17	85
BJ601-10050		50		25			105
BJ601-10065		65					145
BJ601-10080		80					180
BJ601-10100		100					230
BJ601-12050	M12×1.75	50	19.5	30	24	22	160
BJ601-12065		65					200
BJ601-12080		80					255
BJ601-12100		100					325
BJ601-12125		125					415
BJ601-12160		160					540
BJ601-16050	M16×2.	50	24.5	32	32	27	280
BJ601-16065		65		40			350
BJ601-16080		80					430
BJ601-16100		100					560
BJ601-16125		125					715
BJ601-16160		160					935
BJ601-20080	M20×2.5	80	29.5	50	35	30	550
BJ601-20100		100					660
BJ601-20125		125					850
BJ601-20160		160					1110
BJ601-20200		200					1410
BJ601-20250		250					1790

使用例

型番リスト

表示件数

型番

長さ L

(mm)

ネジ径 M

長さ H

(mm)

RoHS?

最小発注数量

12	M8×1.25	32	10	1個
12	M8×1.25	40	10	1個
12	M8×1.25	50	10	1個
12	M8×1.25	65	10	1個
12	M8×1.25	80	10	1個
12	M8×1.25	100	10	1個
14.5	M10×1.5	40	10	1個
14.5	M10×1.5	50	10	1個
14.5	M10×1.5	65	10	1個
14.5	M10×1.5	80	10	1個
14.5	M10×1.5	100	10	1個
19.5	M12×1.75	50	10	1個
19.5	M12×1.75	65	10	1個
19.5	M12×1.75	80	10	1個
19.5	M12×1.75	100	10	1個
19.5	M12×1.75	125	10	1個
19.5	M12×1.75	160	10	1個
24.5	M16×2	50	10	1個
24.5	M16×2	65	10	1個
24.5	M16×2	80	10	1個
24.5	M16×2	100	10	1個
24.5	M16×2	125	10	1個
24.5	M16×2	160	10	1個
29.5	M20×2.5	80	10	1個
29.5	M20×2.5	100	10	1個
29.5	M20×2.5	125	10	1個
29.5	M20×2.5	160	10	1個
29.5	M20×2.5	200	10	1個
29.5	M20×2.5	250	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,388円 ( 2,627円 )	3日目
2,394円 ( 2,633円 )	3日目
2,489円 ( 2,738円 )	3日目
2,343円 ( 2,577円 )	3日目
2,668円 ( 2,935円 )	在庫品1日目当日出荷可能
2,532円 ( 2,785円 )	3日目
2,337円 ( 2,571円 )	在庫品1日目当日出荷可能
2,270円 ( 2,497円 )	3日目
2,538円 ( 2,792円 )	3日目
2,653円 ( 2,918円 )	在庫品1日目当日出荷可能
2,973円 ( 3,270円 )	3日目
2,351円 ( 2,586円 )	在庫品1日目当日出荷可能
2,488円 ( 2,737円 )	3日目
2,464円 ( 2,710円 )	3日目
3,250円 ( 3,575円 )	在庫品1日目当日出荷可能
3,359円 ( 3,695円 )	3日目
3,900円 ( 4,290円 )	3日目
2,742円 ( 3,016円 )	3日目
3,032円 ( 3,335円 )	3日目
3,604円 ( 3,964円 )	在庫品1日目当日出荷可能
4,005円 ( 4,406円 )	在庫品1日目当日出荷可能
3,989円 ( 4,388円 )	3日目
4,533円 ( 4,986円 )	在庫品1日目当日出荷可能
4,909円 ( 5,400円 )	3日目
5,149円 ( 5,664円 )	3日目
5,469円 ( 6,016円 )	3日目
4,998円 ( 5,498円 )	3日目
6,353円 ( 6,988円 )	3日目
6,771円 ( 7,448円 )	3日目

詳細情報

基本情報

基本情報

各種部品の延長パーツの下押しクランプ。
【特長】
・本体外径がΦ13、17、22、27、30（直径13mm、17mm、22mm、27mm、30mm）の5タイプ。
・コンパクトな外径設計。
【用途】
・クランプやストッパーの嵩上げに最適。
・スリム設計により小さなスペースに利用可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
