溝付きストラップセット(Bタイプ)(BJ153-B)

未確定:候補が52型番あります。
  • 単価(税別)
    -
  • 合計(税別)
    -
    (税込価格:-)
  • 出荷日
    -
    (参考出荷日:-)
数量:

商品情報

外形図

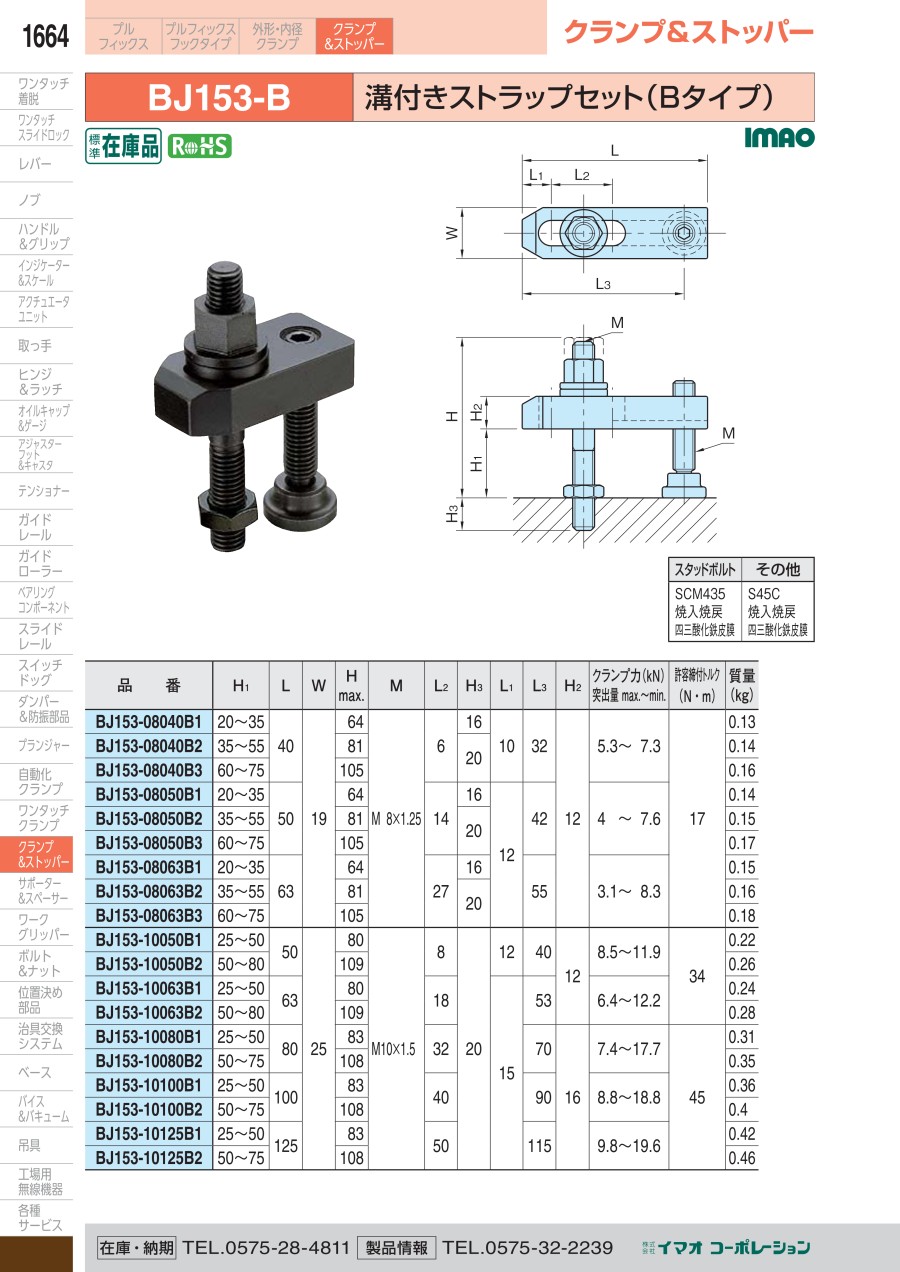

溝付きストラップセット(Bタイプ)(BJ153-B) 外形図

製品仕様

スタッドボルトその他
SCM435
焼入焼戻
四三酸化鉄皮膜
S45C
焼入焼戻
四三酸化鉄皮膜

規格表

溝付きストラップセット(Bタイプ)(BJ153-B) 規格表-1
溝付きストラップセット(Bタイプ)(BJ153-B) 規格表-2

使用例

使用例・使用方法

溝付きストラップセット(Bタイプ)(BJ153-B) 使用例・使用方法図

型番リスト

表示件数

クランプ力

(N)

長さ L

(mm)

ネジ径 M

長さ H

(mm)

RoHS?最小発注数量
7300
40
M8×1.25
64
10
1個
7300
40
M8×1.25
81
10
1個
7300
40
M8×1.25
105
10
1個
7600
50
M8×1.25
64
10
1個
7600
50
M8×1.25
81
10
1個
7600
50
M8×1.25
105
10
1個
8300
63
M8×1.25
64
10
1個
8300
63
M8×1.25
81
10
1個
8300
63
M8×1.25
105
10
1個
11900
50
M10×1.5
80
10
1個
11900
50
M10×1.5
109
10
1個
12200
63
M10×1.5
80
10
1個
12200
63
M10×1.5
109
10
1個
17700
80
M10×1.5
83
10
1個
17700
80
M10×1.5
108
10
1個
18800
100
M10×1.5
83
10
1個
18800
100
M10×1.5
108
10
1個
19600
125
M10×1.5
83
10
1個
19600
125
M10×1.5
108
10
1個
21600
63
M12×1.75
86
10
1個
21600
63
M12×1.75
107
10
1個
21600
63
M12×1.75
141
10
1個
21000
80
M12×1.75
86
10
1個
21000
80
M12×1.75
107
10
1個
21000
80
M12×1.75
141
10
1個
25800
100
M12×1.75
84
10
1個
25800
100
M12×1.75
109
10
1個
25800
100
M12×1.75
139
10
1個
27500
125
M12×1.75
84
10
1個
27500
125
M12×1.75
109
10
1個
27500
125
M12×1.75
139
10
1個
28800
160
M12×1.75
84
10
1個
28800
160
M12×1.75
109
10
1個
28800
160
M12×1.75
139
10
1個
26000
80
M16×2
106
10
1個
26000
80
M16×2
136
10
1個
26000
80
M16×2
176
10
1個
28400
100
M16×2
107
10
1個
28400
100
M16×2
142
10
1個
28400
100
M16×2
177
10
1個
31100
125
M16×2
107
10
1個
31100
125
M16×2
142
10
1個
31100
125
M16×2
177
10
1個
33400
160
M16×2
107
10
1個
33400
160
M16×2
142
10
1個
33400
160
M16×2
177
10
1個
35600
160
M20×2.5
140
10
1個
35600
160
M20×2.5
175
10
1個
35600
160
M20×2.5
214
10
1個
37800
200
M20×2.5
140
10
1個
37800
200
M20×2.5
175
10
1個
37800
200
M20×2.5
214
10
1個
通常単価(税別) (税込単価)
通常出荷日
3,398
( 3,738 )
3日目
3,999
( 4,399 )
3日目
3,922
( 4,314 )
3日目
4,005
( 4,406 )
3日目
3,643
( 4,007 )
3日目
3,922
( 4,314 )
3日目
4,005
( 4,406 )
3日目
4,303
( 4,733 )
3日目
4,020
( 4,422 )
3日目
3,898
( 4,288 )
3日目
4,620
( 5,082 )
3日目
4,629
( 5,092 )
3日目
4,825
( 5,308 )
3日目
4,725
( 5,198 )
在庫品1日目当日出荷可能
5,149
( 5,664 )
3日目
5,252
( 5,777 )
3日目
4,798
( 5,278 )
3日目
4,798
( 5,278 )
3日目
5,404
( 5,944 )
3日目
5,246
( 5,771 )
3日目
5,341
( 5,875 )
3日目
5,723
( 6,295 )
3日目
4,998
( 5,498 )
3日目
5,738
( 6,312 )
3日目
6,064
( 6,670 )
3日目
5,598
( 6,158 )
3日目
6,064
( 6,670 )
3日目
5,998
( 6,598 )
3日目
6,704
( 7,374 )
3日目
6,319
( 6,951 )
3日目
6,701
( 7,371 )
3日目
6,644
( 7,308 )
3日目
6,701
( 7,371 )
3日目
6,998
( 7,698 )
3日目
6,701
( 7,371 )
3日目
7,058
( 7,764 )
3日目
7,605
( 8,366 )
3日目
7,708
( 8,479 )
3日目
6,998
( 7,698 )
3日目
8,131
( 8,944 )
3日目
6,998
( 7,698 )
3日目
7,998
( 8,798 )
3日目
9,129
( 10,042 )
3日目
8,952
( 9,847 )
3日目
9,062
( 9,968 )
3日目
8,598
( 9,458 )
3日目
10,586
( 11,645 )
3日目
10,580
( 11,638 )
3日目
11,158
( 12,274 )
3日目
11,294
( 12,423 )
3日目
11,646
( 12,811 )
3日目
11,839
( 13,023 )
3日目

詳細情報

基本情報

イマオコーポレーション 下押しクランプ クランプ&ストッパー 溝付きストラップセット(Bタイプ)(BJ153-B)

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
