フッククランプセット（フランジタイプ）（BJ130-B1）
- 通常単価(税別)
- 7,730円～16,959円
- 税込単価
- 8,503円～18,655円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
【特長】低い所のクランプに最適なフランジタイプのフッククランプセットです。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が16型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| フック | ホルダー |
|---|---|
| SCM435 焼入焼戻 四三酸化鉄皮膜 研磨仕上 | S45C 四三酸化鉄皮膜 |
規格表
使用例
使用例・使用方法
| 型番 | M2 | M3 | P2 |
|---|---|---|---|
| BJ130-08020B1 | M8×1.25深さ20 | M6×1 | 38 |
| BJ130-08025B1 | |||
| BJ130-08030B1 | |||
| BJ130-10030B1 | M10×1.5深さ21 | M8×1.25 | 45 |
| BJ130-10040B1 | |||
| BJ130-12040B1 | M12×1.75深さ25 | M10×1.5 | 55 |
| BJ130-12050B1 | |||
| BJ130-12060B1 | |||
| BJ130-12140B1 | |||
| BJ130-12150B1 | |||
| BJ130-12160B1 | |||
| BJ130-16040B1 | M16×2深さ25 | M12×1.75 | 65 |
| BJ130-16050B1 | |||
| BJ130-1660B1 | |||
| BJ130-16150B1 | |||
| BJ130-16160B1 |
注意・禁止事項
注意事項
乾式加工でご利用される場合、アンクランプ時のかじり防止の為、グリスを摺動面に塗布することをお勧めします。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,781円 ( 8,559円 ) | 3日目 |
7,730円 ( 8,503円 ) | 在庫品1日目当日出荷可能 |
7,754円 ( 8,529円 ) | 在庫品1日目当日出荷可能 |
7,732円 ( 8,505円 ) | 3日目 |
10,304円 ( 11,334円 ) | 在庫品1日目当日出荷可能 |
12,255円 ( 13,481円 ) | 3日目 |
11,980円 ( 13,178円 ) | 3日目 |
11,980円 ( 13,178円 ) | 3日目 |
12,960円 ( 14,256円 ) | 3日目 |
12,840円 ( 14,124円 ) | 3日目 |
12,794円 ( 14,073円 ) | 3日目 |
14,980円 ( 16,478円 ) | 3日目 |
16,959円 ( 18,655円 ) | 3日目 |
15,980円 ( 17,578円 ) | 3日目 |
15,980円 ( 17,578円 ) | 3日目 |
15,980円 ( 17,578円 ) | 3日目 |

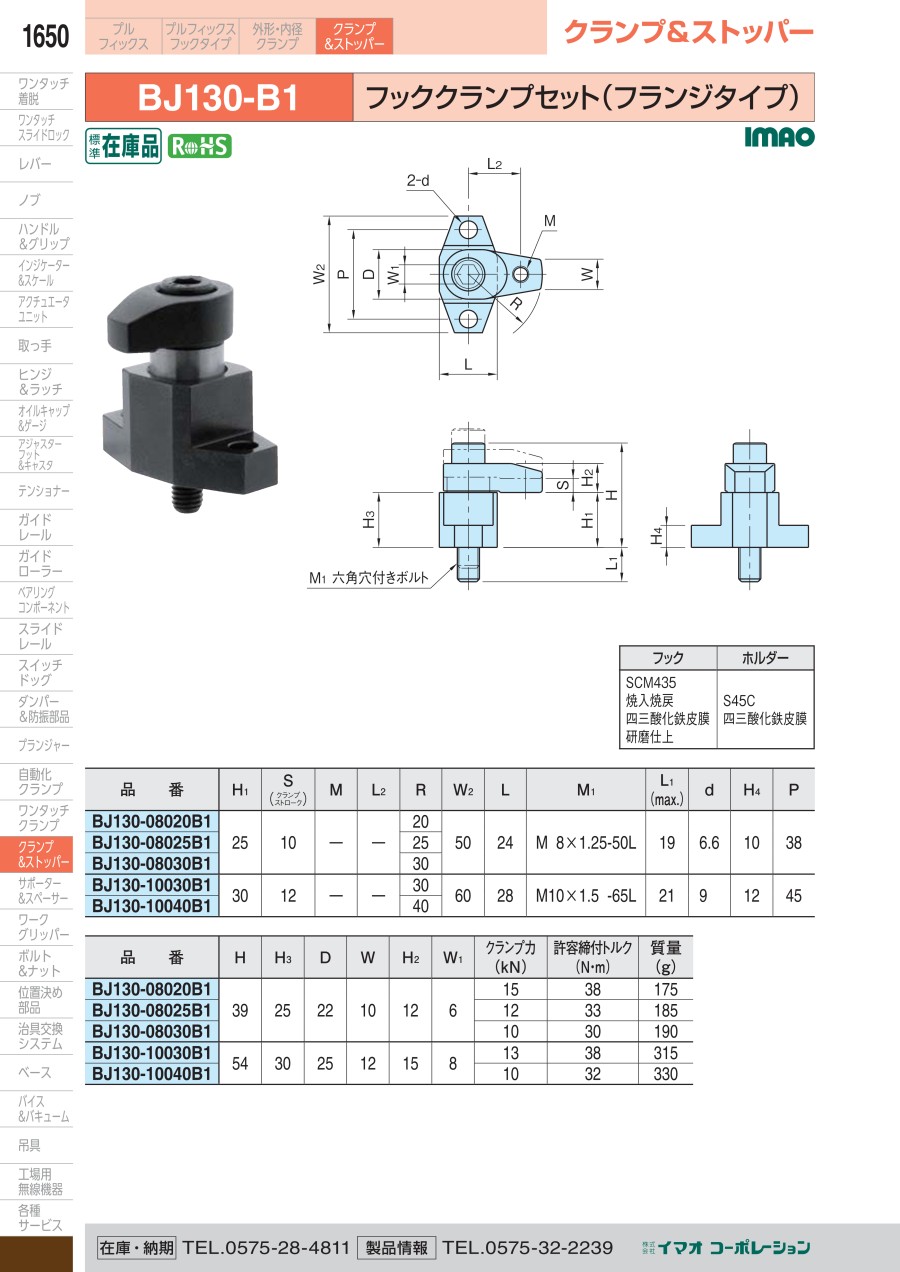

カタログ
商品担当おすすめ
フッククランプセット（フランジタイプ）（BJ130-B1）のレビュー
治工具に使用しています
4
4.02022/12/20
金属部品の切削試験を行う為に、社内で作成したワークを押える治工具に使用しています。この商品を使うことで希望通りの機構にで...もっと読む
0人が参考にしています。
マシニングの治工具の設計、製造で使用
4
4.02019/03/27
ユーザー様よりご指定がありましたので、購入しました。マシニングで加工物をクランプするため低い位置での使用になります。使用...もっと読む
0人が参考にしています。
生産設備（治具）に使用
4
4.02019/03/12
治具の部品としてワーククランプ用途で利用しました。干渉物を避けながらクランプする必要があり、何か良いものがないか物色して...もっと読む
0人が参考にしています。
