レベル インジケーター（LR・LT-N）【1～10個入り】
- 通常単価(税別)
- 3,315円～15,131円
- 税込単価
- 3,647円～16,644円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
【特長】・2本のボルトを通ってインジケーターにオイルが入ります・樹脂材質は衝撃に強く、光で変色すること...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が16型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| タイプ | 本体 | 文字盤 | ボルト、ナット | Oリング | 使用温度 |
|---|---|---|---|---|---|
| LR LT-N | 特殊透明ポリアミド LRタイプ：PA-T LTタイプ：PA-T/AR | アルミニウム （A3104） | SUM22L 亜鉛メッキ | ニトリルゴム （NBR） | LRタイプ：max.90℃ min.-30℃ LTタイプ：max.80℃ min.-30℃ |
| LR-SUS LT-N-SUS | SUS303 | フッ素ゴム （FKM） | |||
| LR-J LT-N-J | ボルト:ポリアミド （ガラス繊維強化） ナット：SUS304 | ニトリルゴム （NBR） |
規格表
単位：mm
| 品番 | 文字盤 | P | M | L | H | W | T | A | B | C | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ボルト：スチール | ボルト：SUS | ボルト：樹脂 | ||||||||||
| LR-76 | LR-76-SUS | - | レベル盤 | 76 | M10×1.5 | 22 | 107 | 27 | 16 | 40 | 18 | 15.5 |
| LT-76N | LT-76N-SUS | - | 温度計 （20～100℃） | - | ||||||||
| LR-127 | LR-127-SUS | LR-127-J | レベル盤 | 127 | M12×1.75 | 23 | 161 | 31 | 18 | 80 | 23 | 17 |
| LT-127N | LT-127N-SUS | LT-127N-J | 温度計 （0～100℃） | |||||||||
| LR-254 | LR-254-SUS | LR-254-J | レベル盤 | 254 | 21 | 291 | 35 | 203 | 26 | 18.5 | ||
| LT-254N | LT-254N-SUS | LT-254N-J | 温度計 （0～100℃） | |||||||||
LR/LT-N
| 品番 | 質量（g） |
|---|---|
| LR-76 | 87 |
| LT-76N | |
| LR-127 | 138 |
| LT-127N | |
| LR-254 | 185 |
| LT-254N |
LR-SUS/LT-N-SUS
| 品番 | 質量（g） |
|---|---|
| LR-76-SUS | 87 |
| LT-76N-SUS | |
| LR-127-SUS | 138 |
| LT-127N-SUS | |
| LR-254-SUS | 185 |
| LT-254N-SUS |
LR-J/LT-N-J
| 品番 | 質量（g） |
|---|---|
| - | - |
| - | |
| LR-127-J | 94 |
| LT-127N-J | |
| LR-254-J | 141 |
| LT-254N-J |
取付け穴加工寸法
| サイズ | P | d | 最大締付トルク（N・m） | |
|---|---|---|---|---|
| LR LR-SUS LT-N LT-N-SUS | 76 | 76 | 10.5 | 12 |
| 127 | 127 | 12.5 | ||
| 254 | 254 | 10 | ||
| サイズ | P | d | 最大締付トルク（N・m） | |
|---|---|---|---|---|
| LR-J LT-N-J | 127 | 127 | 12.5 | 6 |
| 254 | 254 | |||
技術情報・設計アイデア
取付け穴加工寸法
注意・禁止事項
注意事項
- 水タンクへのご使用は樹脂が吸水し膨張する為、避けてください。
- アルコール系の薬品、洗浄液の接触はお避けくださいよわ（LRタイプ）。
- 燐酸化物にご使用になる場合は、パッキンを適切なものに取替えてください。
- レベル盤に直接オイルが接触するような使い方は、捻じれ、変形が生じることがありますのでお止めください。
- 本商品は耐圧仕様ではありません。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,315円 ( 3,647円 ) | 在庫品1日目当日出荷可能 |
6,744円 ( 7,418円 ) | 3日目 |
4,091円 ( 4,500円 ) | 在庫品1日目当日出荷可能 |
4,121円 ( 4,533円 ) | 3日目 |
7,614円 ( 8,375円 ) | 在庫品1日目当日出荷可能 |
7,629円 ( 8,392円 ) | 3日目 |
7,662円 ( 8,428円 ) | 3日目 |
10,783円 ( 11,861円 ) | 4日目 |
6,120円 ( 6,732円 ) | 4日目 |
10,766円 ( 11,843円 ) | 3日目 |
8,050円 ( 8,855円 ) | 2日目 |
6,110円 ( 6,721円 ) | 2日目 |
10,030円 ( 11,033円 ) | 2日目 |
15,131円 ( 16,644円 ) | 3日目 |
10,863円 ( 11,949円 ) | 2日目 |
15,045円 ( 16,550円 ) | 2日目 |
詳細情報
基本情報
【特長】
・2本のボルトを通ってインジケーターにオイルが入ります
・樹脂材質は衝撃に強く、光で変色することもありません。また、オイル系をはじめ一般的化学薬品に耐抗性を備えています
・フロントがカーブしているため、レンズ効果で文字が見易く、横からでも読取りできます
・レベル盤は取外しできますので、ご購入後にmax.、min.の印字ができます（LT-Nタイプを除く）
・完全にシーリングされていますのでオイル漏れはありません
・ボルト、ナットがSUS製のものを用意しております
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

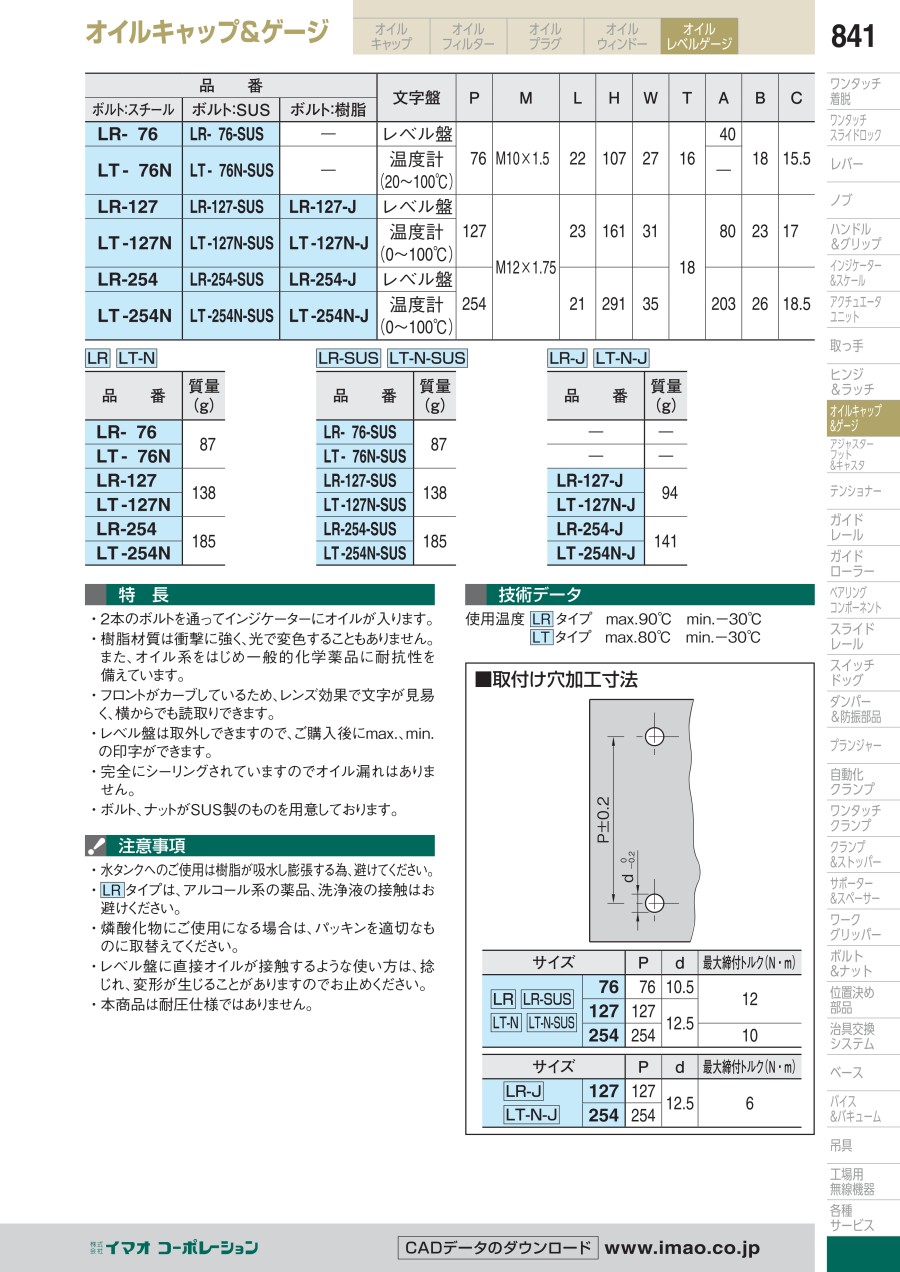

カタログ
レベル インジケーター（LR・LT-N）のレビュー
自社製品タンクに使用
5
5.02018/08/31
自社製品タンクに対し容量確認のために使用しています。フロントのカーブによるレンズ効果でメモリが視認し易く、横からでも読取...もっと読む
