メカニカル部品技術窓口
937 青銅製フランジ型レバー式 バルブ
- 通常単価(税別)
- 59,507円～455,717円
- 税込単価
- 65,458円～501,289円
通常出荷日：8日目
NTVのフートバルブは、流体に応じて性能を発揮する安全設計です。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様

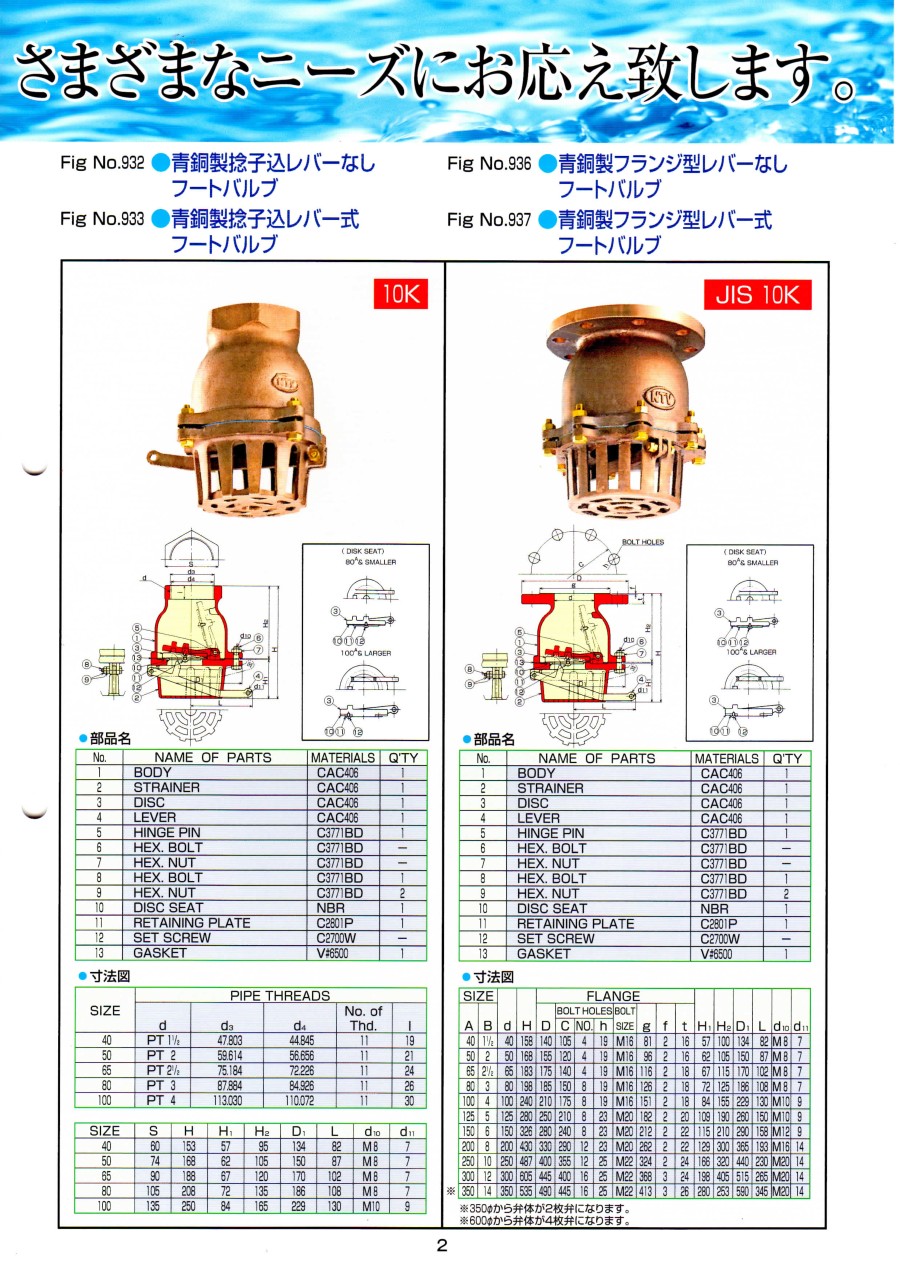

構造図
部品リスト
| No. | NAME OF PARTS | MATERIALS | Q'TY |
|---|---|---|---|
| 1 | BODY | CAC406 | 1 |
| 2 | STRAINER | CAC406 | 1 |
| 3 | DISC | CAC406 | 1 |
| 4 | LEVER | CAC406 | 1 |
| 5 | HINGE PIN | C3771BD | 1 |
| 6 | HEX.BOLT | C3771BD | - |
| 7 | HEX.NUT | C3771BD | - |
| 8 | HEX.BOLT | C3771BD | 1 |
| 9 | HEX.NUT | C3771BD | 2 |
| 10 | DISC SEAT | NBR | 1 |
| 11 | RETAINING PLATE | C2801P | 1 |
| 12 | SET SCREW | C2700W | - |
| 13 | GASKET | V#6500 | 1 |
規格表
カタログ
937 青銅製フランジ型レバー式 バルブのレビュー
この商品のレビューはありません
