イマオコーポレーション

フランジシャンク（BS1,BS1-S,BS1-H,BTS）

Name: フランジシャンク（BS1,BS1-S,BS1-H,BTS）
Brand: イマオコーポレーション
SKU: 221005487302
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 2,083円～28,655円

税込単価: 2,291円～31,521円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

イマオコーポレーション位置決めピンフランジシャンク（BS1,BS1-S,BS1-H,BTS）。

55.0

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

イマオコーポレーション

【ワンタッチ着脱】サムターンクランパー

通常価格(税別)： 4,597円 (税込価格：5,057円)

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

【ワンタッチ着脱】ワンウェイクランパー

通常価格(税別)： 5,597円 (税込価格：6,157円)

通常出荷日：在庫品1日目

未確定：候補が30型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質

本体	ボール
SNCM439 焼入焼戻四三酸化鉄皮膜研磨仕上 HRC40～45	SUJ2 焼入焼戻研磨仕上 HRC55～60

タイプ	本体	ボール	レバー、ノブ	ネジ部
BS1-S	SNCM439 焼入焼戻四三酸化鉄皮膜研磨仕上 HRC40～45	SUJ2 焼入焼戻研磨仕上 HRC55～60	SUM23 四三酸化鉄皮膜
BS1-H	SNCM439 焼入焼戻四三酸化鉄皮膜研磨仕上 HRC40～45	SUJ2 焼入焼戻研磨仕上 HRC55～60	亜鉛ダイカスト塗装ブラック	SUM22L 四三酸化鉄皮膜

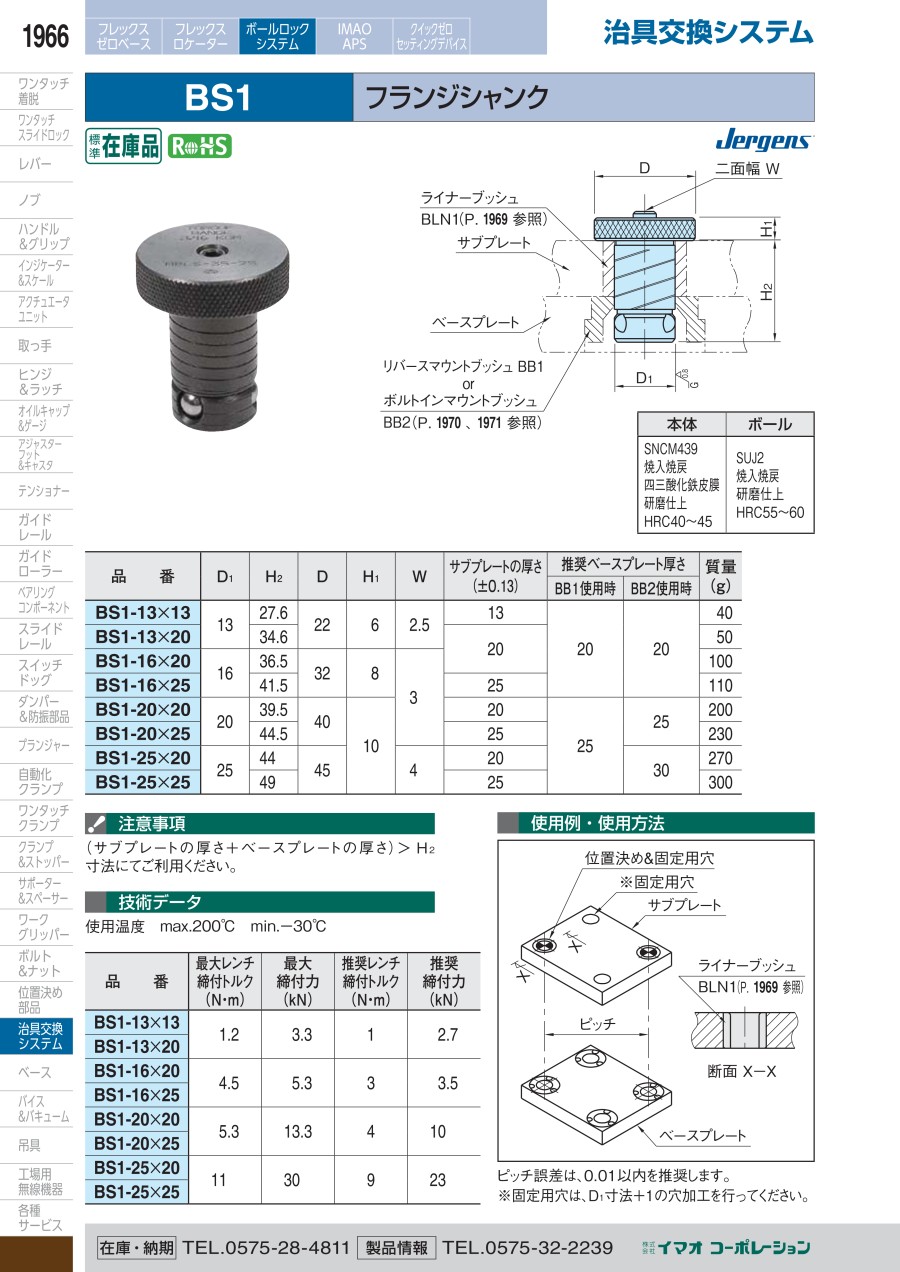

規格表

型番	D₁	H₂	D	H₁	W	サブプレートの厚さ（±0．13）	推奨ベースプレート厚さ		質量（g）
型番	D₁	H₂	D	H₁	W	サブプレートの厚さ（±0．13）	BB1使用時	BB2使用時	質量（g）
BS1-13×13	13	27.6	22	6	2.5	13	20	20	40
BS1-13×20	13	34.6	22	6	2.5	20			50
BS1-16×20	16	36.5	32	8	3.0	20			100
BS1-16×25	16	41.5	32	8		25			110
BS1-20×20	20	39.5	40	10		20	25	25	200
BS1-20×25	20	44.5	40			25		25	230
BS1-25×20	25	44.0	45		4.0	20		30	270
BS1-25×25	25	49.0	45		4.0	25		30	300

（サブプレートの厚さ+ベースプレートの厚さ）＞ H2寸法にてご利用ください。

サイズ		D₁	H₂	D	H₁	M	サブプレートの厚さ（±0．13）	推奨ベースプレート厚さ
サイズ		D₁	H₂	D	H₁	M	サブプレートの厚さ（±0．13）	BB1使用時	BB2使用時
BS1-S BS1-H	13×13	13	27.6	22	6	M5	13	20	20
	13×20	13	34.6	22	6	M5	20
	16×20	16	36.5	32	8	M6	20
	16×25	16	41.5	32	8		25
	20×20	20	39.5	40	10		20	25	25
	20×25	20	44.5	40			25		25
	25×20	25	44.0	45		M8	20		30
	25×25	25	49.0	45		M8	25		30

BS1-S （ノブタイプ）

型番	H min．	H₃	D₂	参考締付けトルク（N・m）	参考締付け力（kN）	ノブ型番	質量（g）
BS1-13×13-S	7.5	5	20	0.4	1.0	BTS-M5×25	75
BS1-13×20-S	14.5	5	20	0.4	1.0	BTS-M5×40	80
BS1-16×20-S	17.5	10	25	0.6	0.7	BTS-M6×40	135
BS1-16×25-S	22.5				0.7	BTS-M6×50	140
BS1-20×20-S	16.5				1.5	BTS-M6×40	210
BS1-20×25-S	21.5				1.5	BTS-M6×50	225
BS1-25×20-S	16.0		30	1.0	2.5	BTS-M8×40	345
BS1-25×25-S	21.0		30	1.0	2.5	BTS-M8×50	360

BS1-H （クランプレバータイプ）

型番	H min．	H₃	R	最大レンチ締付けトルク（N・m）	最大締付け力（kN）	許容締付けトルク（N・m）	許容締付け力（kN）	クランプレバー型番	質量（g）
BS1-13×13-H	33.5	31	40	1.2	3.3	1	2.7	FKR5×25-BR	80
BS1-13×20-H	35.5			1.2	3.3	1	2.7	ー注）	90
BS1-16×20-H	38.5			4.5	5.3	3	3.5	FKR6×40-BR	140
BS1-16×25-H	33.5			4.5	5.3	3	3.5	FKR6×40-BR	150
BS1-20×20-H	37.5			5.3	13.3	4	10	FKR6×40-BR	240
BS1-20×25-H	37.5			5.3	13.3	4	10	ー注）	270
BS1-25×20-H	48.5	42.5	65	11	30	9	23	FKR8×40-BR	360
BS1-25×25-H	48.5	42.5	65	11	30	9	23	ー注）	390

使用例

ピッチ誤差は、0．01以内を推奨します。
※固定用穴は、D1寸法+1の穴加工を行ってください。

立型MC

横形MC

商品特長詳細

・工具（六角レンチ）不要。
・ノブは BTSタイプのノブを使用しています。
・クランプレバーは FKRタイプのスチール製を使用しています。

技術情報・設計アイデア

使用温度：max.200℃ min.ー30℃

型番	最大レンチ締付けトルク（N・m）	最大締付け力（kN）	推奨レンチ締付けトルク（N・m）	推奨締付け力（kN）
BS1-13×13	1.2	3.3	1	2.7
BS1-13×20	1.2	3.3	1	2.7
BS1-16×20	4.5	5.3	3	3.5
BS1-16×25	4.5	5.3	3	3.5
BS1-20×20	5.3	13.3	4	10.0
BS1-20×25	5.3	13.3	4	10.0
BS1-25×20	11.0	30.0	9	23.0
BS1-25×25	11.0	30.0	9	23.0

型番リスト

表示件数

型番

本体材質

適用プレート厚さ

(mm)

仕様

本体表面処理

導入側形状

導入側断面形状

導入側先端形状

取付側形状

スチール種類

熱処理

導入側外径

(φ)

取付側外径

(φ)

適用フランジシャンク

RoHS?

最小発注数量

スチール	13	クランプレバー ,ノブ,付属なし	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	22	13	-	10	1個
スチール	13	クランプレバータイプ	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	22	13	-	10	1個
スチール	13	ノブタイプ	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	22	13	-	10	1個
スチール	20	クランプレバー ,ノブ,付属なし	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	22	13	-	10	1個
スチール	20	クランプレバータイプ	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	22	13	-	10	1個
スチール	20	ノブタイプ	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	22	13	-	10	1個
スチール	20	クランプレバー ,ノブ,付属なし	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	32	16	-	10	1個
スチール	20	クランプレバータイプ	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	32	16	-	10	1個
スチール	20	ノブタイプ	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	32	16	-	10	1個
スチール	25	クランプレバー ,ノブ,付属なし	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	32	16	-	10	1個
スチール	25	クランプレバータイプ	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	32	16	-	10	1個
スチール	25	ノブタイプ	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	32	16	-	10	1個
スチール	20	クランプレバー ,ノブ,付属なし	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	40	20	-	10	1個
スチール	20	クランプレバータイプ	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	40	20	-	10	1個
スチール	20	ノブタイプ	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	40	20	-	10	1個
スチール	25	クランプレバー ,ノブ,付属なし	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	40	20	-	10	1個
スチール	25	クランプレバータイプ	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	40	20	-	10	1個
スチール	25	ノブタイプ	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	40	20	-	10	1個
スチール	20	クランプレバー ,ノブ,付属なし	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	45	25	-	10	1個
スチール	20	クランプレバータイプ	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	45	25	-	10	1個
スチール	20	ノブタイプ	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	45	25	-	10	1個
スチール	25	クランプレバー ,ノブ,付属なし	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	45	25	-	10	1個
スチール	25	クランプレバータイプ	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	45	25	-	10	1個
スチール	25	ノブタイプ	四三酸化鉄皮膜	なし	丸	フラット	ストレート	SNCM439	焼入焼戻	45	25	-	10	1個
-	-	フランジジャンク用ノブ	-	-	-	-	-	-	-	-	-	BS1-13X13-S	10	1個
-	-	フランジジャンク用ノブ	-	-	-	-	-	-	-	-	-	BS1-13X20-S	10	1個
-	-	フランジジャンク用ノブ	-	-	-	-	-	-	-	-	-	BS1-16X20-S,BS1-20X20-S	10	1個
-	-	フランジジャンク用ノブ	-	-	-	-	-	-	-	-	-	BS1-16X25-S,BS1-20X25-S	10	1個
-	-	フランジジャンク用ノブ	-	-	-	-	-	-	-	-	-	BS1-25X20-S	10	1個
-	-	フランジジャンク用ノブ	-	-	-	-	-	-	-	-	-	BS1-25X25-S	10	1個

通常単価(税別) (税込単価)	通常出荷日

20,996円 ( 23,096円 )	在庫品1日目当日出荷可能
25,860円 ( 28,446円 )	3日目
25,860円 ( 28,446円 )	3日目
22,189円 ( 24,408円 )	3日目
27,297円 ( 30,027円 )	3日目
26,970円 ( 29,667円 )	3日目
20,996円 ( 23,096円 )	3日目
25,397円 ( 27,937円 )	3日目
25,807円 ( 28,388円 )	3日目
22,189円 ( 24,408円 )	3日目
26,763円 ( 29,439円 )	3日目
27,395円 ( 30,135円 )	3日目
22,189円 ( 24,408円 )	3日目
26,763円 ( 29,439円 )	3日目
26,959円 ( 29,655円 )	3日目
22,189円 ( 24,408円 )	3日目
26,763円 ( 29,439円 )	3日目
26,959円 ( 29,655円 )	3日目
22,189円 ( 24,408円 )	3日目
26,959円 ( 29,655円 )	3日目
27,446円 ( 30,191円 )	3日目
23,705円 ( 26,076円 )	3日目
28,557円 ( 31,413円 )	3日目
28,655円 ( 31,521円 )	3日目
2,083円 ( 2,291円 )	3日目
2,217円 ( 2,439円 )	3日目
2,425円 ( 2,668円 )	在庫品1日目当日出荷可能
2,630円 ( 2,893円 )	3日目
2,943円 ( 3,237円 )	3日目
2,748円 ( 3,023円 )	3日目

詳細情報

基本情報

基本情報

イマオコーポレーション位置決めピンフランジシャンク（BS1,BS1-S,BS1-H,BTS）。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
段取り替えリバースマウントブッシュ（BB1）
フランジシャンク（BS1,BS1-S,BS1-H,BTS）と合わせて使える段取り替えリバースマウントブッシュ（BB1）です。
イマオコーポレーション
段取り替えライナーブッシュ（BLN1）
フランジシャンク（BS1,BS1-S,BS1-H,BTS）と合わせて使える段取り替えライナーマウントブッシュ（BB1）です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
