スプリングピン（高精度型）（CP710-A,CP710-B）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 14,932円～19,033円
- 税込単価
- 16,425円～20,936円
本体：S45C。焼入焼戻。四三酸化鉄皮膜。ピン：SK95。焼入焼戻。アルミダイ...
詳細情報を確認する
未確定：候補が12型番あります。
商品情報
外形図
CP710-A（標準タイプ）
CP710-B（サポータータイプ）
断面 X-X
製品仕様
材質
| 本体 | ピン |
|---|---|
| S45C 焼入焼戻 四三酸化鉄皮膜 | SK95 焼入焼戻 |

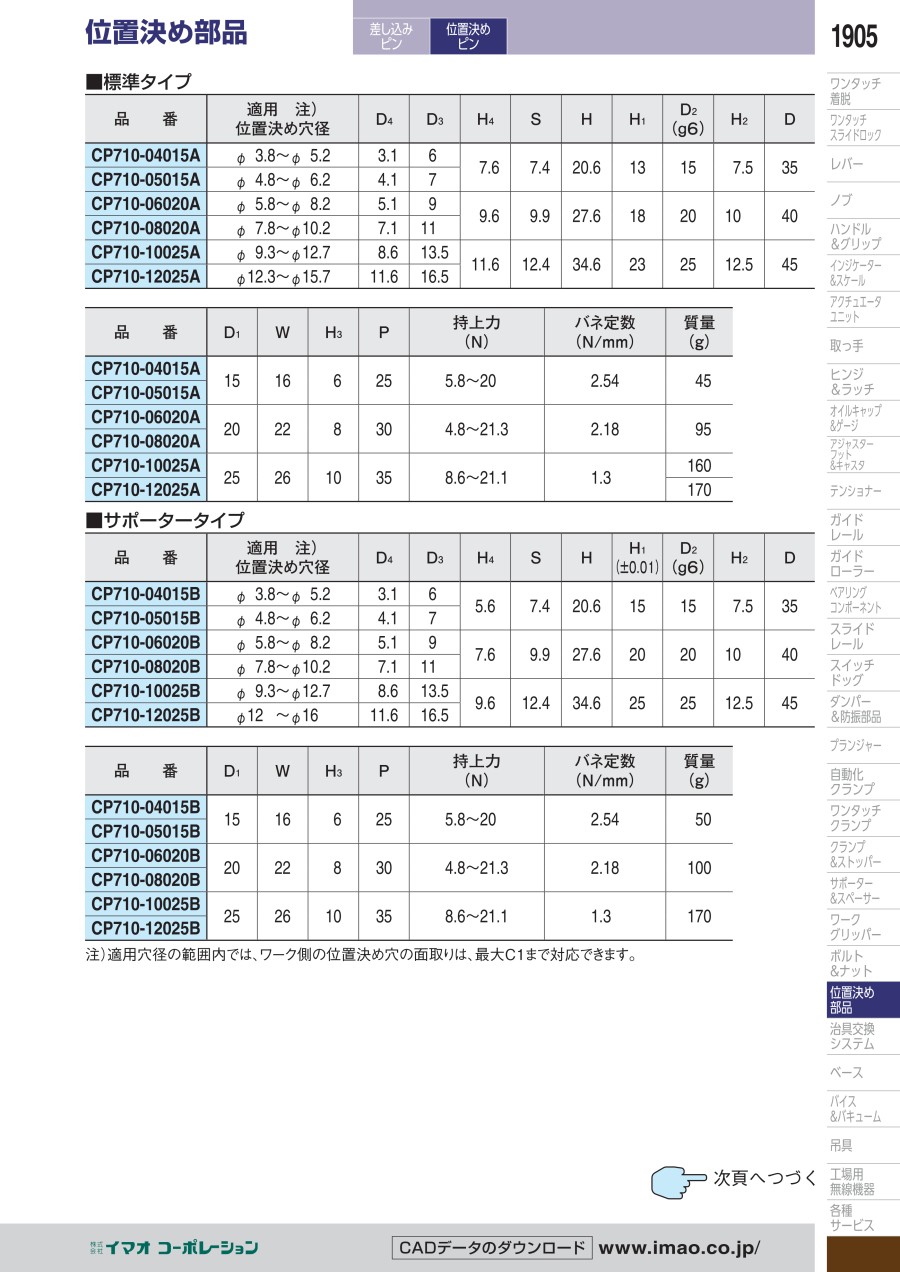

規格表
標準タイプ
| 型番 | 適用 注） 位置決め穴径 | D4 | D3 | H4 | S | H | H1 | D2 （g6） | H2 | D |
|---|---|---|---|---|---|---|---|---|---|---|
| CP710-04015A | φ 3.8～φ 5.2 | 3.1 | 6 | 7.6 | 7.4 | 20.6 | 13 | 15 | 7.5 | 35 |
| CP710-05015A | φ 4.8～φ 6.2 | 4.1 | 7 | |||||||
| CP710-06020A | φ 5.8～φ 8.2 | 5.1 | 9 | 9.6 | 9.9 | 27.6 | 18 | 20 | 10 | 40 |
| CP710-08020A | φ 7.8～φ10.2 | 7.1 | 11 | |||||||
| CP710-10025A | φ 9.3～φ12.7 | 8.6 | 13.5 | 11.6 | 12.4 | 34.6 | 23 | 25 | 12.5 | 45 |
| CP710-12025A | φ12.3～φ15.7 | 11.6 | 16.5 |
| 型番 | D1 | W | H3 | P | 持上力 （N） | 質量 （g） |
|---|---|---|---|---|---|---|
| CP710-04015A | 15 | 16 | 6 | 25 | 6.4～19.3 | 45 |
| CP710-05015A | ||||||
| CP710-06020A | 20 | 22 | 8 | 30 | 5.5～20.5 | 95 |
| CP710-08020A | ||||||
| CP710-10025A | 25 | 26 | 10 | 35 | 8.5～19.8 | 160 |
| CP710-12025A | 170 |
サポータータイプ
| 型番 | 適用 注） 位置決め穴径 | D4 | D3 | H4 | S | H | H1 （±0．01） | D2 （g6） | H2 | D |
|---|---|---|---|---|---|---|---|---|---|---|
| CP710-04015B | φ 3.8～φ 5.2 | 3.1 | 6 | 5.6 | 7.4 | 20.6 | 15 | 15 | 7.5 | 35 |
| CP710-05015B | φ 4.8～φ 6.2 | 4.1 | 7 | |||||||
| CP710-06020B | φ 5.8～φ 8.2 | 5.1 | 9 | 7.6 | 9.9 | 27.6 | 20 | 20 | 10.0 | 40 |
| CP710-08020B | φ 7.8～φ10.2 | 7.1 | 11.0 | |||||||
| CP710-10025B | φ 9.3～φ12.7 | 8.6 | 13.5 | 9.6 | 12.4 | 34.6 | 25 | 25 | 12.5 | 45 |
| CP710-12025B | φ12.0～φ16.0 | 11.6 | 16.5 |
| 型番 | D1 | W | H3 | P | 持上力 （N） | 質量 （g） |
|---|---|---|---|---|---|---|
| CP710-04015B | 15 | 16 | 6 | 25 | 6.4～19.3 | 50 |
| CP710-05015B | ||||||
| CP710-06020B | 20 | 22 | 8 | 30 | 5.5～20.5 | 100 |
| CP710-08020B | ||||||
| CP710-10025B | 25 | 26 | 10 | 35 | 8.5～19.8 | 170 |
| CP710-12025B |
使用例
商品特長詳細
アルミダイカストの射抜き穴位置決めに最適です。
選定サポート情報
穴加工図
| サイズ | d1 （H7） | H5 | M |
|---|---|---|---|
| CP710-04015 | 15 （H7公差の有効深さ 8） | 16 | M4×0.7 |
| CP710-05015 | |||
| CP710-06020 | 20 （H7公差の有効深さ10） | 21 | |
| CP710-08020 | |||
| CP710-10025 | 25 （H7公差の有効深さ13） | 26 | |
| CP710-12025 |
〈従来方式〉
〈スプリングピン〉
テーパーピン部で位置決めを行いますので、ワークとのガタツキが無く位置決めが行えます。
サポータータイプの場合
ワークセット前
ワークセット後
テーパーピンが沈込みワークを位置決めします。サポータータイプは、高さ方向の位置決めも行えます。
（標準タイプは別途サポーターをご用意ください）
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,289円 ( 16,818円 ) | 在庫品1日目当日出荷可能 |
15,657円 ( 17,223円 ) | 3日目 |
15,289円 ( 16,818円 ) | 在庫品1日目当日出荷可能 |
14,932円 ( 16,425円 ) | 3日目 |
15,327円 ( 16,860円 ) | 在庫品1日目当日出荷可能 |
17,558円 ( 19,314円 ) | 3日目 |
15,327円 ( 16,860円 ) | 在庫品1日目当日出荷可能 |
17,899円 ( 19,689円 ) | 3日目 |
17,167円 ( 18,884円 ) | 在庫品1日目当日出荷可能 |
19,033円 ( 20,936円 ) | 3日目 |
17,527円 ( 19,280円 ) | 3日目 |
18,693円 ( 20,562円 ) | 3日目 |
