ダブルエッジクランプ（セルフカット）（MBDES）
- 通常単価(税別)
- 4,856円～40,664円
- 税込単価
- 5,342円～44,730円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
【特長】・ワーク形状に合わせたセルフカットでご使用できます。・六角レンチによる締付けで、一度に2個のワ...
詳細を確認
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- RoHS指令適合製品です。
| 本体 | クサビ |
|---|---|
| A7075 陽極酸化被膜 ゴールド | SUM31L 四三酸化鉄皮膜 |
規格表
注）L2寸法は、本体のセルフカット可能範囲
使用例
取付方法
※本体をセルフカットする場合、別売りのMBDE-LPロッキングプレートをご利用ください。
1. L1寸法の中心にネジ穴加工してください。
2. 本体固定用の六角穴付きサラボルト用ネジ穴（2箇所）を加工してください。
1. L1寸法の中心にネジ穴加工してください。
2. 本体固定用の六角穴付きサラボルト用ネジ穴（2箇所）を加工してください。
詳細情報
基本情報
【特長】
・ワーク形状に合わせたセルフカットでご使用できます。
・六角レンチによる締付けで、一度に2個のワークをクランプできます。
・シンプル&コンパクト設計により、ワークの多数個取りに最適です。

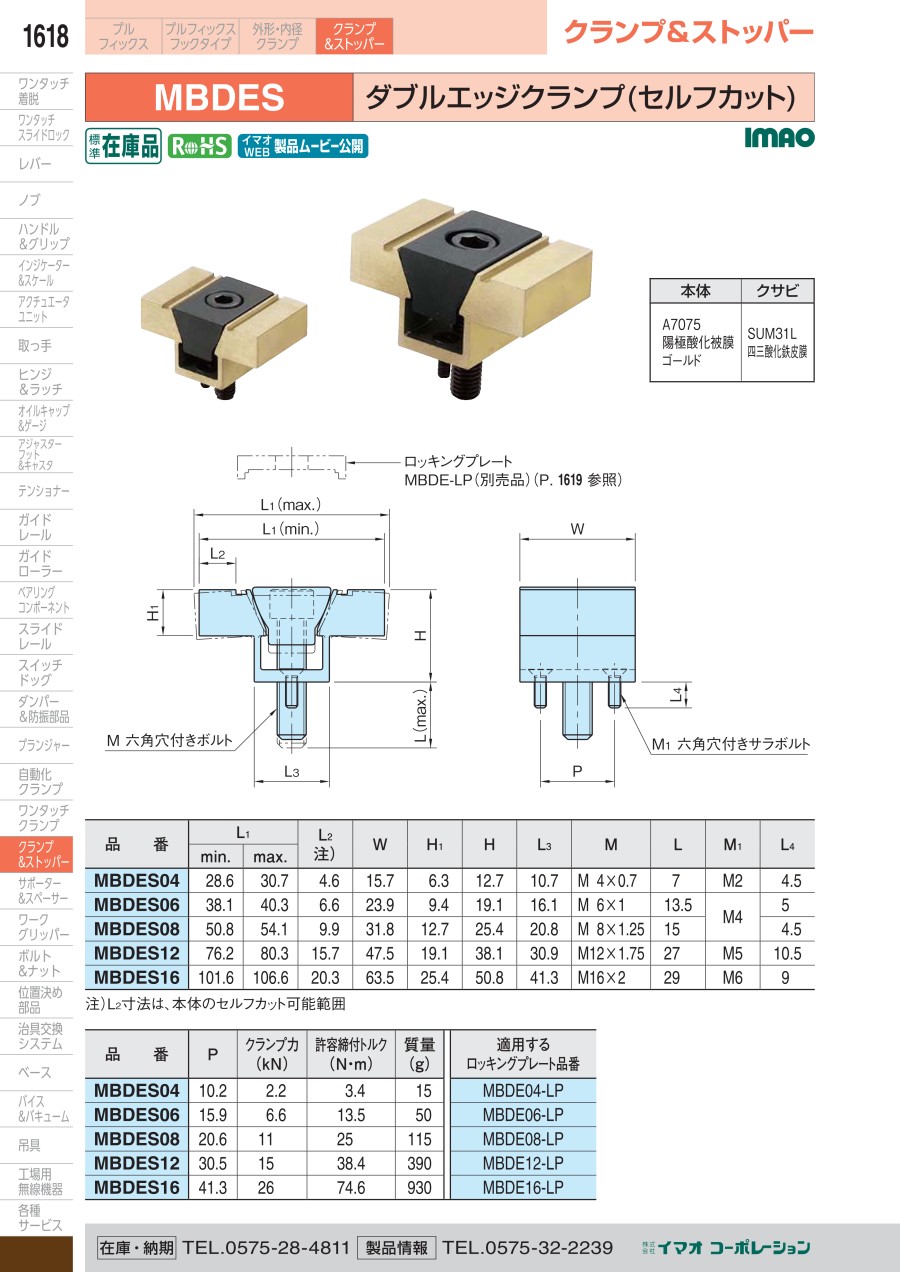

カタログ
