引込みクランプ（六角タイプ）（PTPD）
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
－閉じる
PTPD12の仕様・寸法情報
商品情報
外形図
製品仕様
- 質量：2.3kg
| ボディ、プレート、スリーブ | アーム、六角ヘッド | スクリュー |
|---|---|---|
| S45C 四三酸化鉄皮膜 | SCM440 焼入焼戻 四三酸化鉄皮膜 | SCM435 焼入焼戻 四三酸化鉄皮膜 |
| 操作方法 | クランプ力 （kN） | 許容締付トルク （N・m） |
|---|---|---|
| マニュアルクランプ（スパナ、ソケットレンチ等） | 12 | 40 |
| ロボット化ライン（ナットランナー） | ||
| インパクトレンチ（電動工具等） | 6 | 20 |
使用例
スパナ等による作業のほか、ナットランナーを利用した自動化・ロボット化ライン向け治具を構築したり、パワーツールを利用して締付け作業を軽減することができます。
注意・禁止事項
- 許容締付けトルク以上で長期間使用すると破損する恐れがあります。インパクトレンチ（電動工具）はトルク設定のできるものを使用してください。
詳細情報
基本情報
【特長】
・ワークを底面から引き込み、クランプすることができます。
・クランプ部が切削面に干渉しないため、切削工程の集約が可能です。
・作業しづらい角ボルトによる下部からの固定にくらべ、操作部分が横向きになるため、作業が簡単です。
・別売の遠隔操作ユニットを利用して操作部を延長し、ワークの中央などでクランプすることができます。

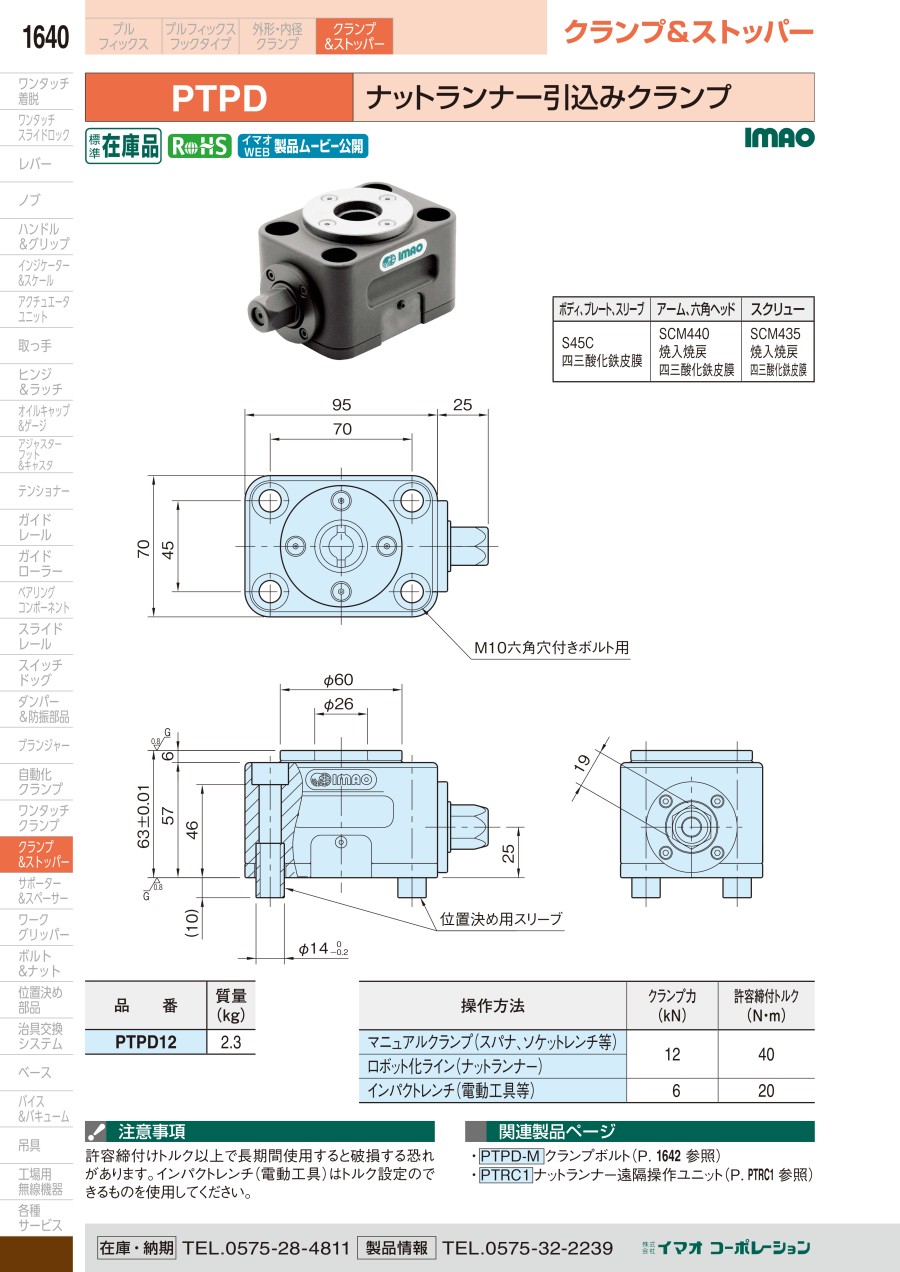

カタログ
