メカニカル部品技術窓口
トルク調整レバー QLTL
- 通常単価(税別)
- 3,552円～15,863円
- 税込単価
- 3,907円～17,449円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
【特長】・取外し可能なタイプは専用アダプターも合わせてご購入ください。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
QLTL（標準タイプ）
QLTL-RL（取外しタイプ）
QLTL-RA（取外しタイプ用アダプター）
製品仕様
| タイプ | シャフト | ロックナット | レバー |
|---|---|---|---|
| QLTL | SCM435 焼入焼戻 四三酸化鉄皮膜 | S45C 四三酸化鉄皮膜 | S45C 焼入焼戻 四三酸化鉄皮膜 |
| QLTL-RL | - | ||
| QLTL-RA | S45C 四三酸化鉄皮膜 | - |
規格表
QLTL（標準タイプ）
| 型番 | L | L1 | D | L2 | L3 | D1 | W | M | L4 | M1 | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| QLTL120 | 89.5 | 60 | 13 | 18.5 | 6.5 | 8 | 12 | M5×0.8 | 5.5 | M5×0.8-16L | 90 |
| QLTL160 | 119 | 84 | 15 | 23 | 8 | 10 | 14 | M6×1 | 6.5 | M6×1-20L | 140 |
QLTL-RL（取外しタイプ）
| 型番 | L | L1 | D | d | L3 | M2 | M1 | 質量（g） |
|---|---|---|---|---|---|---|---|---|
| QLTL120-RL | 80 | 60 | 13 | 6 | 11 | M5×0.8-5L | M5×0.8-16L | 70 |
| QLTL160-RL | 107 | 84 | 15 | 8 | 13 | M6×1-6L | M6×1-20L | 130 |
QLTL-RA（取外しタイプ用アダプター）
| 型番 | L | L1 | D | L2 | L3 | D1 | L5 | D2 | M | L4 | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| QLTL120-RA | 24.5 | 6 | 13 | 18.5 | 6.5 | 8 | 10 | 6 | M5×0.8 | 5.5 | 20 |
| QLTL160-RA | 30 | 7 | 15 | 23 | 8 | 10 | 12 | 8 | M6×1 | 6.5 | 40 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,798円 ( 10,778円 ) | 在庫品1日目当日出荷可能 |
3,552円 ( 3,907円 ) | 在庫品1日目当日出荷可能 |
12,745円 ( 14,020円 ) | 4日目 |
15,632円 ( 17,195円 ) | 在庫品1日目当日出荷可能 |
3,653円 ( 4,018円 ) | 4日目 |
15,863円 ( 17,449円 ) | 4日目 |

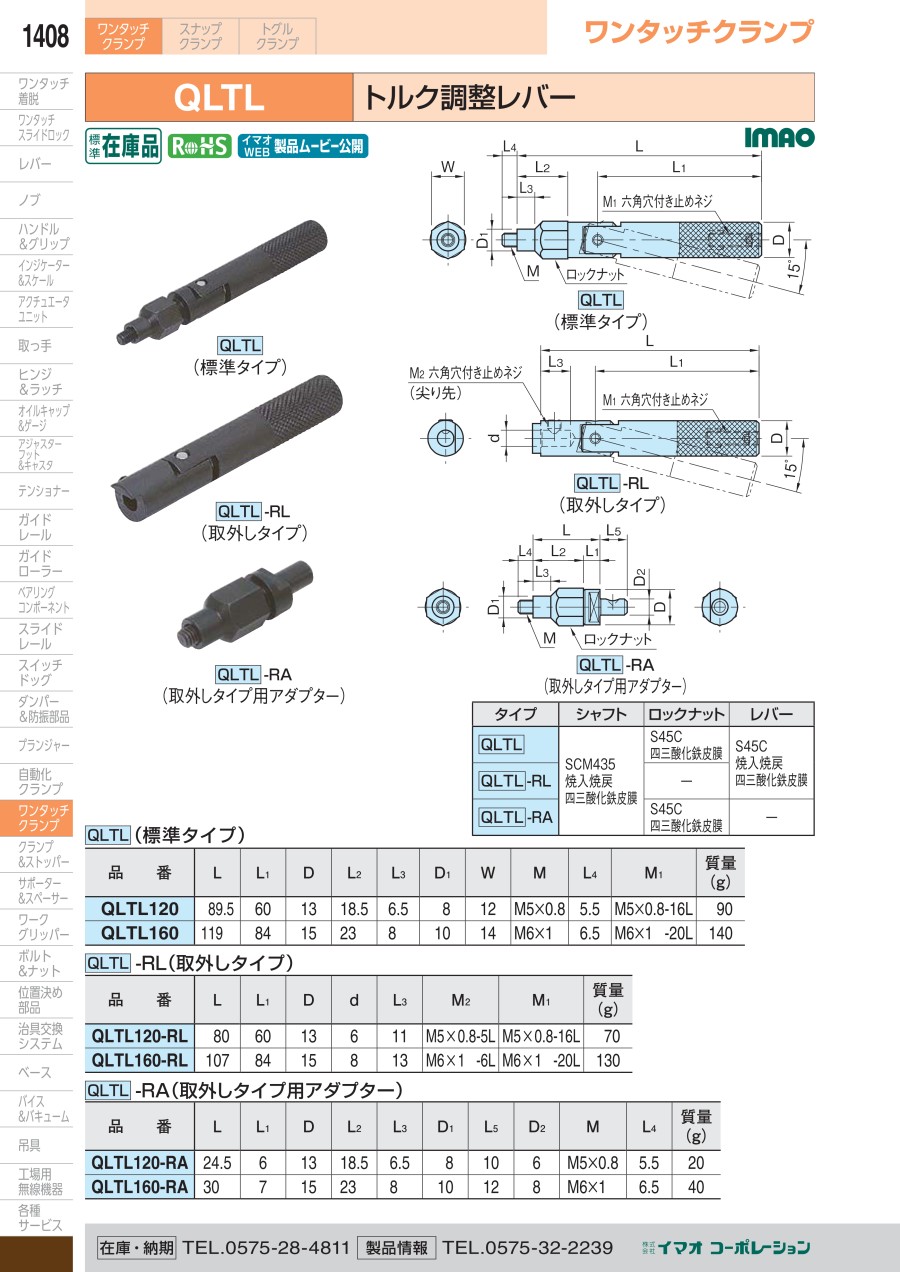

カタログ
