スイングクランプ（クイックタイプ） PTSW1
- 通常単価(税別)
- 57,833円～65,488円
- 税込単価
- 63,616円～72,037円
通常出荷日：3日目
【特長】・フックがパワーツールの回転と同期旋回して、素早くクランプします。・フック旋回ストロークが少な...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型番 | クランプ力 （kN） | 許容締付トルク （N・m） | 旋回方向 | フック | 仕様 | 質量 （kg） |
|---|---|---|---|---|---|---|
| PTSW1-12R | 6 | 28 | 右 | 付 | 本体、ホルダー、六角ヘッド : SCM440 焼入焼戻 四三酸化鉄皮膜 フック : S45C 焼入焼戻 四三酸化鉄皮膜 | 1.6 |
| PTSW1-12NR | 6 | 28 | 右 | なし | 本体、ホルダー、六角ヘッド : SCM440 焼入焼戻 四三酸化鉄皮膜 フック : S45C 焼入焼戻 四三酸化鉄皮膜 | 1.2 |
使用例
使用方法
（1）アンクランプ位置
アンクランプ位置でワークの着脱を行ってください。
アンクランプ位置でワークの着脱を行ってください。
（2）フック旋回範囲
六角部をインパクトレンチ（電動工具）で回すと高速で
フックが旋回します。
六角部をインパクトレンチ（電動工具）で回すと高速で
フックが旋回します。
（3）クランプ
旋回後、フックは垂直に稼動しクランプ。インパクトレンチ
の使用により、数秒で確実なクランプができます。
旋回後、フックは垂直に稼動しクランプ。インパクトレンチ
の使用により、数秒で確実なクランプができます。
注意・禁止事項
- 許容締付けトルク以上で長期間使用すると破損する恐れがあります。インパクトレンチ（電動工具）はトルク設定のできるものを使用してください。
- ロボット化ラインなどには、PTSW2スイングクランプ（スパイラルタイプ）をご使用ください。

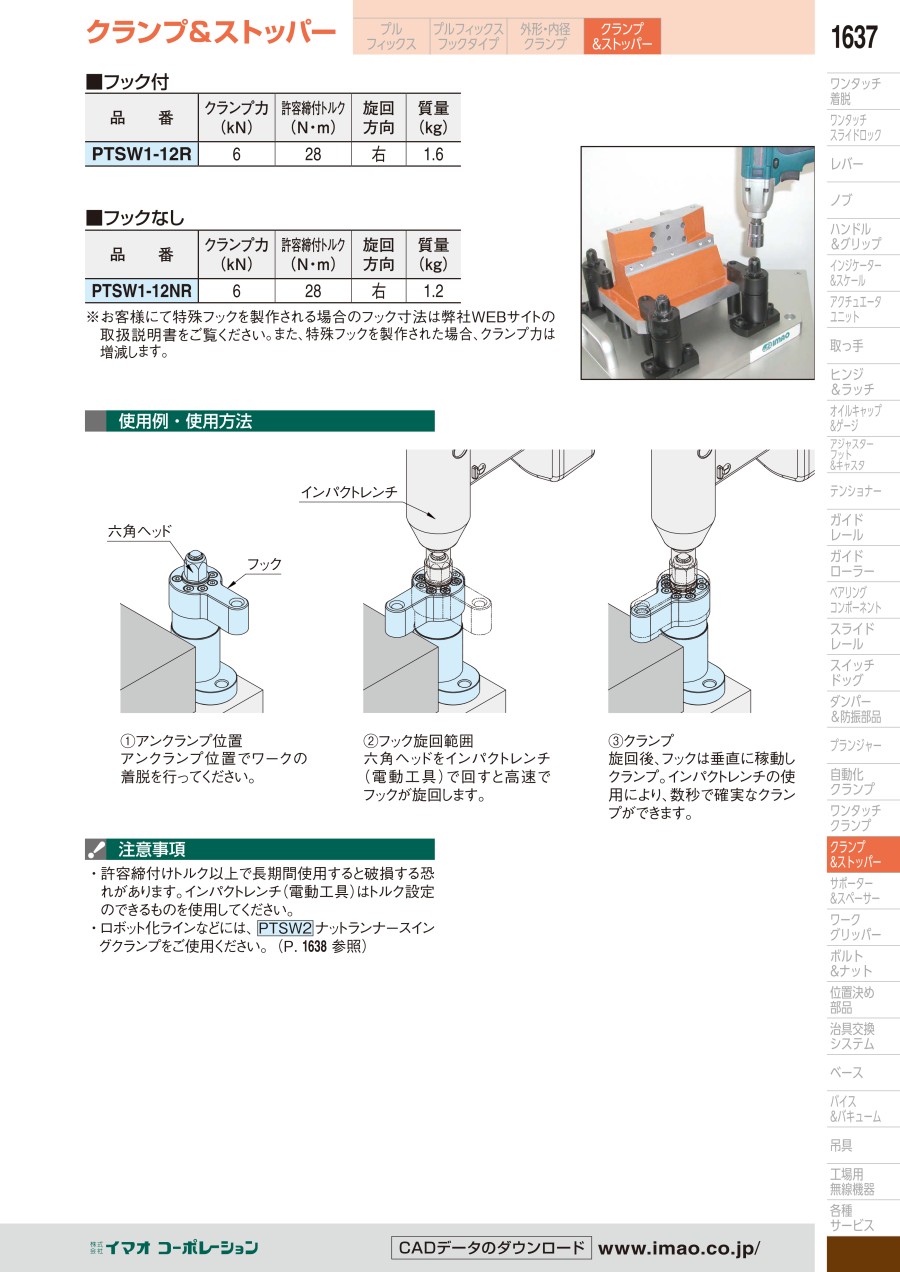

カタログ
