クレビスジョイント（CJC,CJR）
- 通常単価(税別)
- 408円～1,126円
- 税込単価
- 449円～1,239円
通常出荷日：3日目
【特長】・樹脂製で軽量な為、高速運転に最適です。・耐食性が高く、液体内での使用が可能です。・静音性、減...
詳細を確認未確定：候補が14型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 本体：ポリアミド（ガラス繊維強化）／ブラック
- 使用温度：max.+80℃、min.-30℃
CJC（クリップ式）
CJR（リング式）
CJC（クリップ式）
CJR（リング式）
| 型番 | 質量（g） |
|---|---|
| CJC06-M06 | 4 |
| CJC06-M08 | 9 |
| CJC10-M10 | 16 |
| CJC10-M10F | |
| CJC12-M12 | 28 |
| CJC12-M12F | |
| CJC14-M14 | 42 |
| 型番 | 質量（g） |
|---|---|
| CJR06-M06 | 3 |
| CJR06-M08 | 8 |
| CJR10-M10 | 15 |
| CJR10-M10F | |
| CJR12-M12 | 25 |
| CJR12-M12F | |
| CJR14-M14 | 41 |
規格表
型番 | サイズ | d | W | M注） | A | H | H1 | H2 | D | W1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
CJC06-M06 | CJR06-M06 | 6 | 6 | 6 | M6×1 | 12 | 24 | 31 | 9 | 10 | 12 |
CJC06-M08 | CJR06-M08 | 8 | 8 | 8 | M8×1.25 | 16 | 32 | 42 | 12 | 14 | 16 |
CJC10-M10 | CJR10-M10 | 10 | 10 | 10 | M10×1.5 | 20 | 40 | 52 | 15 | 18 | 20 |
CJC10-M10F | CJR10-M10F | 10F | M10×1.25 | ||||||||
CJC12-M12 | CJR12-M12 | 12 | 12 | 12 | M12×1.75 | 24 | 48 | 62 | 18 | 20 | 24 |
CJC12-M12F | CJR12-M12F | 12F | M12×1.25 | ||||||||
CJC14-M14 | CJR14-M14 | 14 | 14 | 14 | M14×2 | 28 | 56 | 72 | 22.5 | 24 | 27 |
注）サイズ10F、12Fは細目です。
使用例
取付け方法
本体にピンを通してから、リング部を取り付けてください。
本体にピンを通し、ピンにリングを取り付けてください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
420円 ( 462円 ) | 3日目 |
461円 ( 507円 ) | 3日目 |
566円 ( 623円 ) | 3日目 |
568円 ( 625円 ) | 3日目 |
728円 ( 801円 ) | 3日目 |
725円 ( 798円 ) | 3日目 |
1,126円 ( 1,239円 ) | 3日目 |
408円 ( 449円 ) | 3日目 |
466円 ( 513円 ) | 3日目 |
509円 ( 560円 ) | 3日目 |
534円 ( 587円 ) | 3日目 |
711円 ( 782円 ) | 3日目 |
693円 ( 762円 ) | 3日目 |
1,122円 ( 1,234円 ) | 3日目 |
詳細情報
基本情報
【特長】
・樹脂製で軽量な為、高速運転に最適です。
・耐食性が高く、液体内での使用が可能です。
・静音性、減振性が高いです。
・ピンの固定は、クリップ式とリング式の2種類から選べます。

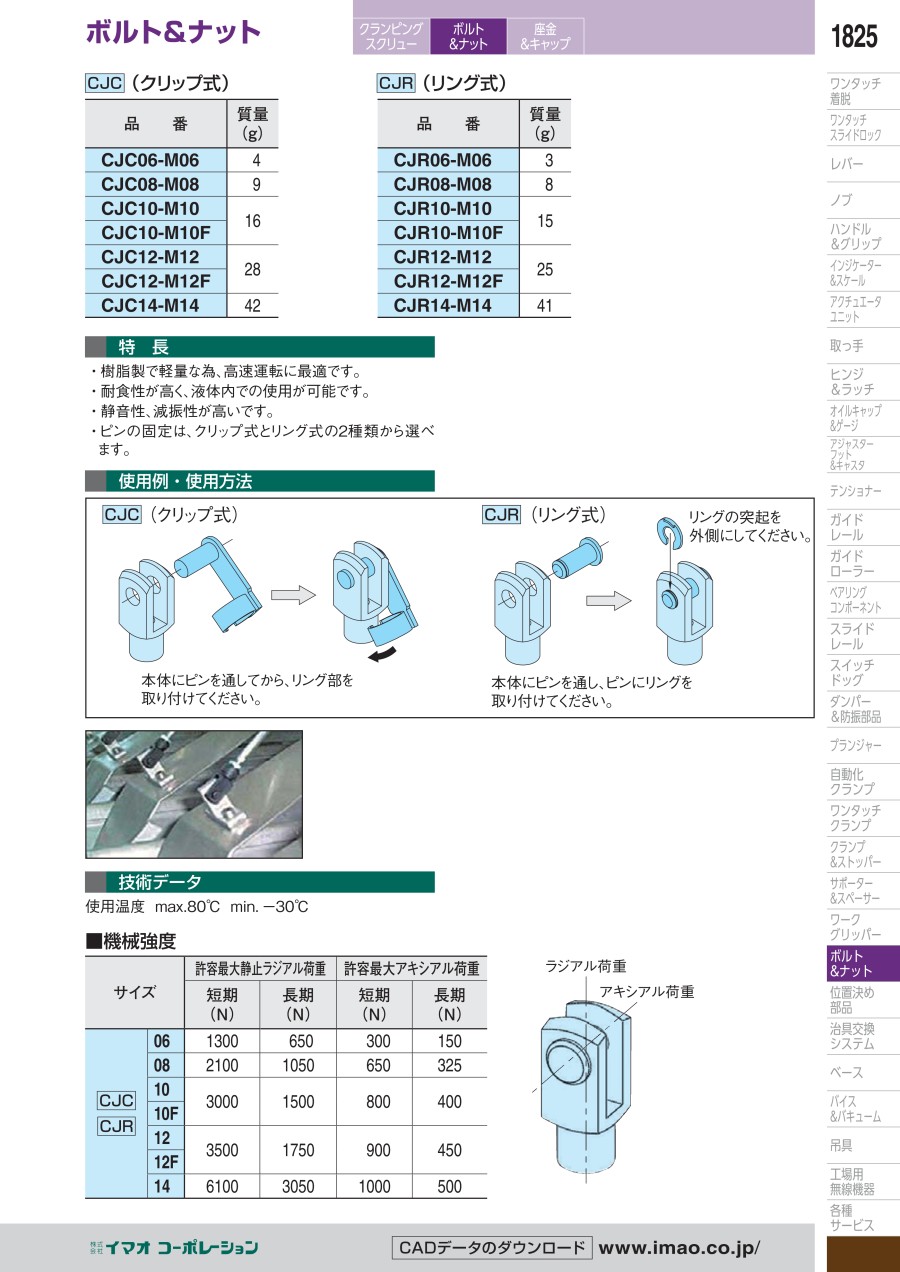

カタログ
クレビスジョイント（CJC,CJR）のレビュー
この商品のレビューはありません
