サイドロックIDクランプ（MBSID）
- 通常単価(税別)
- 30,323円～39,980円
- 税込単価
- 33,355円～43,978円
【特長】・側面から六角穴付きのカムをレンチで回す事でワークを内側からクランプ・アンクランプします。・多...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

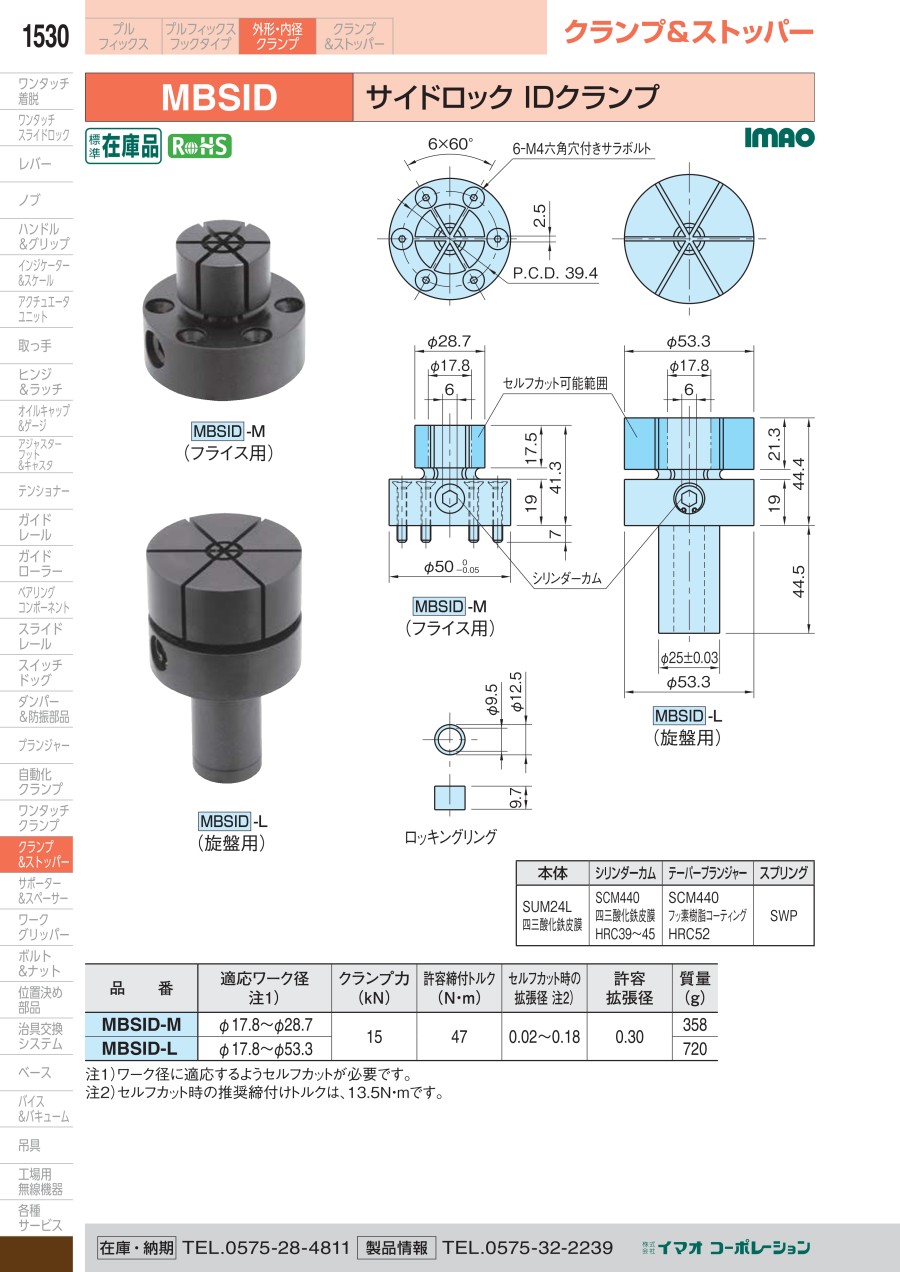

外形図
MBSID-M（フライス用）／MBSID-L（旋盤用）
製品仕様
- RoHS指令適合製品です。
- 付属品：ロッキングリング・・・1個
| 本体 | シリンダーカム | テーパープランジャー | スプリング |
|---|---|---|---|
| SUM24L 四三酸化鉄皮膜 | SCM440 四三酸化鉄皮膜 HRC39～45 | SCM440 フッ素樹脂コーティング HRC52 | SWP |
規格表
注1）ワーク径に適応するようセルフカットが必要です。
注2）セルフカット時の推奨締付けトルクは、13.5N・mです。
使用例
セルフカット方法
付属のロッキングリングを上面の溝にはめ込み、クランプした状態でクランプ径に合わせたセルフカットをしてください。
円筒偏心カム構造により、レンチは左右どちらに回しても操作可能です。
商品特長詳細
- 側面から六角穴付きのシリンダーカムをレンチで回すことでワークを内側からクランプ・アンクランプします。
注意・禁止事項
- 破損及び変形防止の為、空締付けは行わないでください。
- セルフカットの内角（コーナー）は、小型の場合は最小R0.5以上が必要です。また、応力集中しないよう極力大きめの内角Rをお勧めします。
- この内角Rがワーク穴底部と干渉する場合は、フランジ部（受部）にかさ上げ用のリング等のご使用をお勧めします。
詳細情報
基本情報
【特長】
・側面から六角穴付きのカムをレンチで回す事でワークを内側からクランプ・アンクランプします。
・多数個取りのワークに便利です。
・クランプ部をセルフカットすることで、豊富なワーク径に対応します。
