セラムテック

熱電対用端子

カタログ

通常単価(税別): 31,660円～153,874円

税込単価: 34,826円～169,261円

通常出荷日：5日目～15日目

優れたセラミックと金属シール技術による熱電対導入端子。【特長】・補償導線を使用しているため、真空内外で...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

セラムテック

通常出荷日：在庫品1日目

よく一緒に見られています

セラムテック

通常出荷日：5 日目～

未確定：候補が37型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

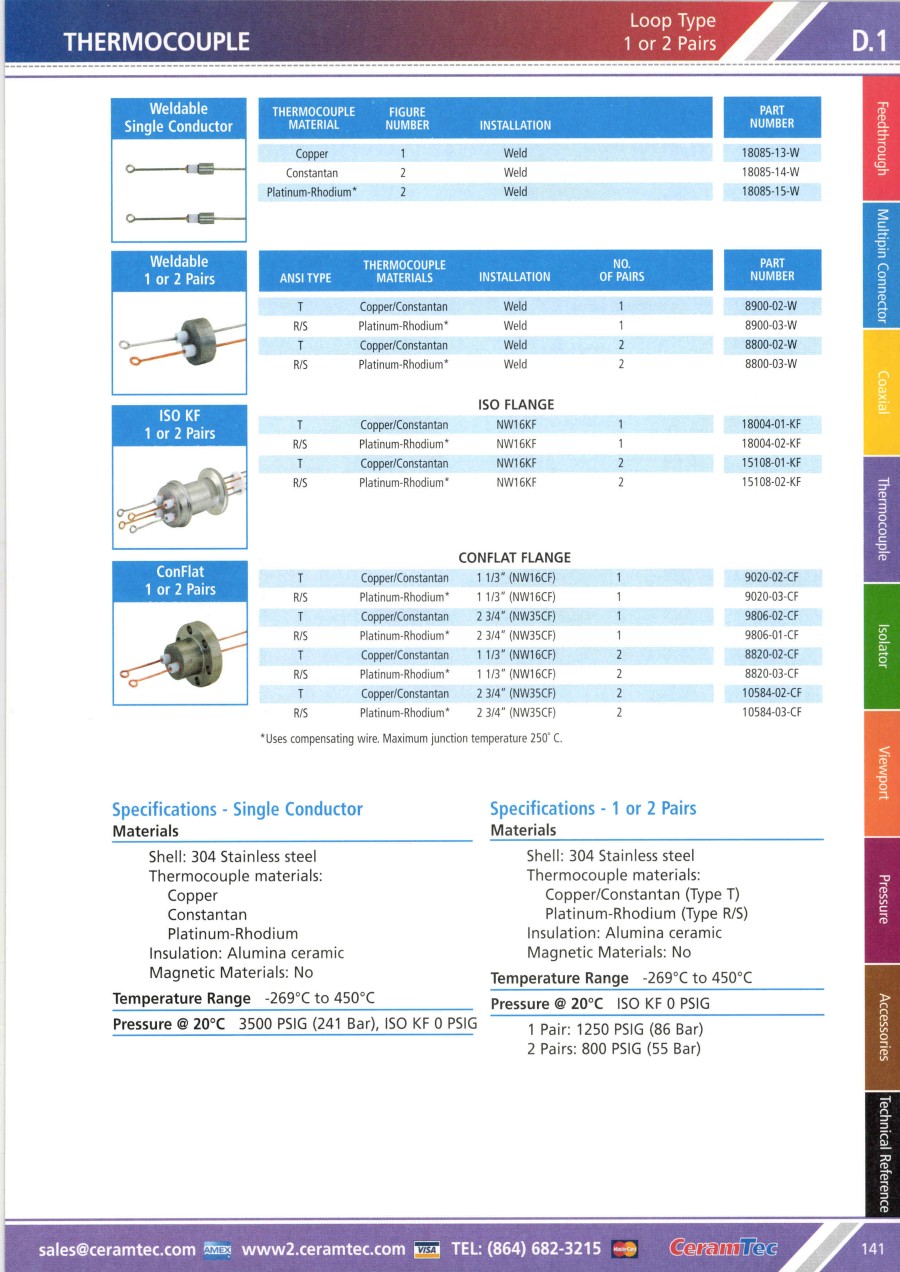

熱電対用端子の外形図と寸法

ループタイプ1対/2対

Weldable 1 or 2 Pairs

Single Pair – Weldable/寸法図

ISO KF 1 or 2 Pairs

Single Pair – ISO KF - NW16KF /寸法図

ConFlat 1 or 2 Pairs

Single Pair – ConFlat - NW16CF /寸法図

Single Pair – ConFlat - NW35CF /寸法図

ANSI TYPE	THERMOCOUPLE MATERIALS	INSTALLATION	NO. OF PAIRS	PART NUMBER
T	Copper/Constantan	Weld	1	8900-02-W
R/S	Platinum-Rhodium*	Weld	1	8900-03-W
T	Copper/Constantan	Weld	2	8800-02-W
R/S	Platinum-Rhodium*	Weld	2	8800-03-W
T	Copper/Constantan	1 1/3” (NW16CF)	1	9020-02-CF
R/S	Platinum-Rhodium*	1 1/3” (NW16CF)	1	9020-03-CF
T	Copper/Constantan	2 3/4” (NW35CF)	1	9806-02-CF
R/S	Platinum-Rhodium*	2 3/4” (NW35CF)	1	9806-01-CF
T	Copper/Constantan	1 1/3” (NW16CF)	2	8820-02-CF
R/S	Platinum-Rhodium*	1 1/3” (NW16CF)	2	8820-03-CF
T	Copper/Constantan	2 3/4” (NW35CF)	2	10584-02-CF
R/S	Platinum-Rhodium*	2 3/4” (NW35CF)	2	10584-03-CF
T	Copper/Constantan	NW16KF	1	18004-01-KF
R/S	Platinum-Rhodium*	NW16KF	1	18004-02-KF
T	Copper/Constantan	NW16KF	2	15108-01-KF
R/S	Platinum-Rhodium*	NW16KF	2	15108-02-KF

スペードタイプ1対/2対

Weldable 1 or 2 Pairs

Single Pair–Weldableの寸法図

Two Pairs–Weldableの寸法図

ISO KF 1 or 2 Pairs

Single Pair – ISO KF - NW16KFの寸法図

Two Pairs–ISO KF-NW16KFnの寸法図

ConFlat 1or2 Pairs

Single Pair–ConFlat -NW16CFの寸法図

Single Pair–ConFlat -NW35CFの寸法図

Two Pairs–ConFlat -NW16CFの寸法図

Two Pairs–ConFlat -NW35CFの寸法図

ANSI TYPE	THERMOCOUPLE MATERIALS	INSTALLATION	NO. OF PAIRS	PART NUMBER
K	Chromel/Alumel	Weld	1	8117-01-W
C	Tungsten-Rhenium*	Weld	1	8117-04-W
K	Chromel/Alumel	Weld	2	8233-01-W
C	Tungsten-Rhenium*	Weld	2	8233-04-W
K	Chromel/Alumel	NW16KF	1	13563-01-KF
C	Tungsten-Rhenium*	NW16KF	1	13563-04-KF
K	Chromel/Alumel	NW16KF	2	18003-01-KF
C	Tungsten-Rhenium*	NW16KF	2	18003-03-KF
K	Chromel/Alumel	1 1/3” (NW16CF)	1	8118-01-CF
C	Tungsten-Rhenium*	1 1/3” (NW16CF)	1	8118-04-CF
K	Chromel/Alumel	2 3/4” (NW35CF)	1	10583-01-CF
C	Tungsten-Rhenium*	2 3/4” (NW35CF)	1	10583-03-CF
K	Chromel/Alumel	1 1/3” (NW16CF)	2	8232-01-CF
C	Tungsten-Rhenium*	1 1/3” (NW16CF)	2	8232-04-CF
K	Chromel/Alumel	2 3/4” (NW35CF)	2	8593-01-CF
C	Tungsten-Rhenium*	2 3/4” (NW35CF)	2	8593-04-CF

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。
